Dalles

Définition de l'armature de surface

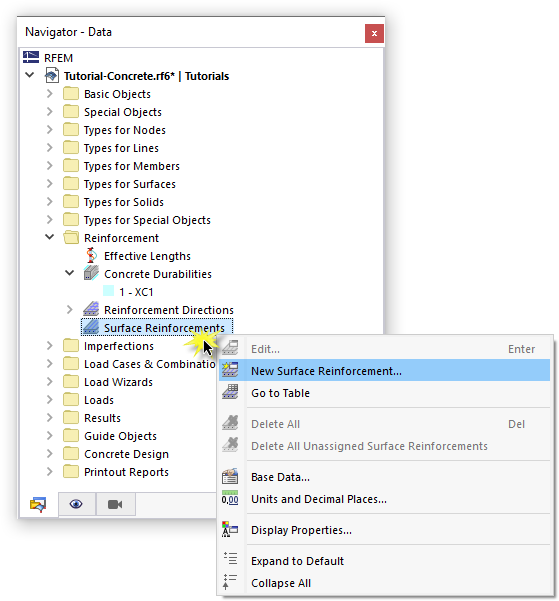

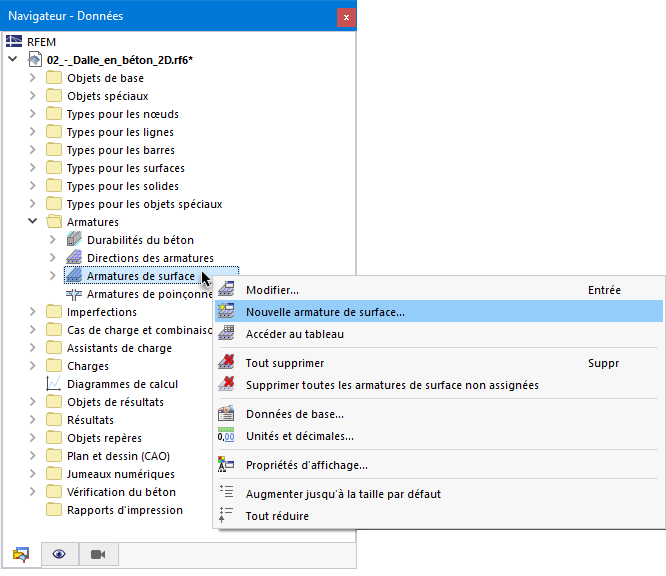

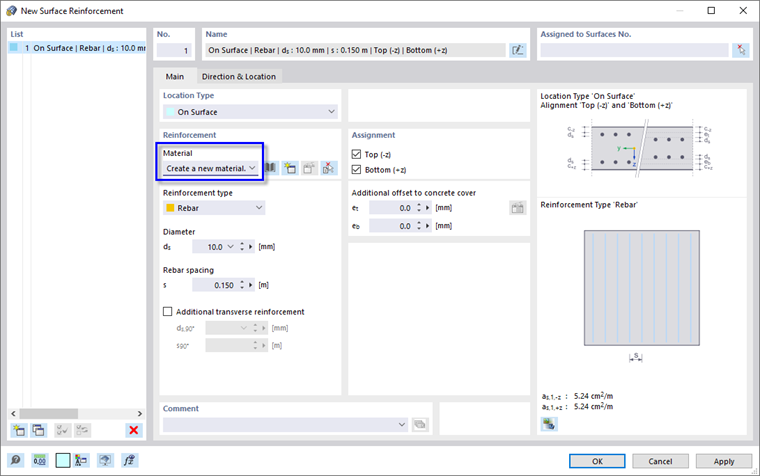

Pour définir les armatures de dalles, cliquez avec le bouton droit de la souris sur le dossier « Armatures de surface » dans le navigateur. Sélectionnez ensuite Nouvelle armature de surface dans le menu contextuel.

Par défaut, les armatures sont constituées de barres d'armatures de 10 mm de diamètre.

Aucun matériau n'ayant encore été défini pour l'acier de béton armé, sélectionnez la case Créer un nouveau matériau dans la zone « Armatures ». La boîte de dialogue « Nouveau matériau » s'ouvre.

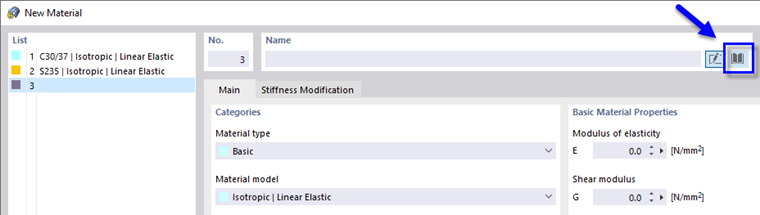

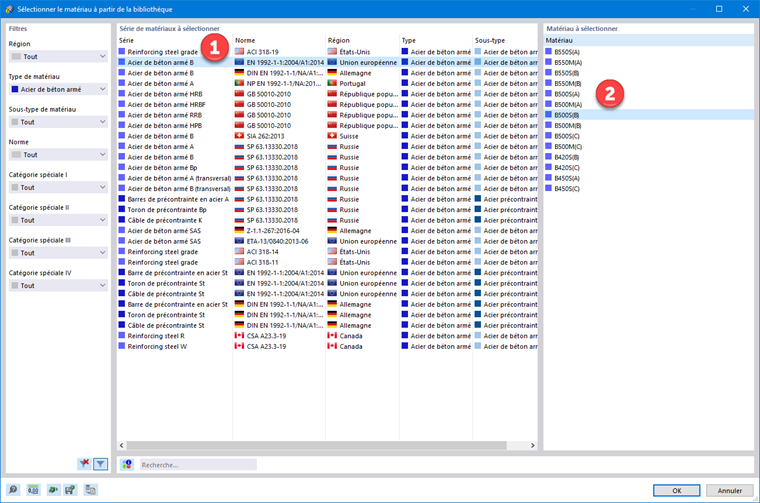

Pour définir un nouveau matériau à l'aide de la bibliothèque, cliquez sur le bouton dans la zone « Nom ». Le type de matériau « Acier de béton armé » est prédéfini dans la boîte de dialogue « Sélectionner le matériau à partir de la bibliothèque ».

Cliquez sur la ligne Acier de béton armé B dans la zone « Série de matériaux à sélectionner » (1). Sélectionnez ensuite la nuance d'acier B500S(B) dans la zone « Matériau à sélectionner » (2). Lorsque vous cliquez sur OK, vous revenez à la boîte de dialogue « Nouveau matériau » dans laquelle vous pouvez vérifier les propriétés du matériau.

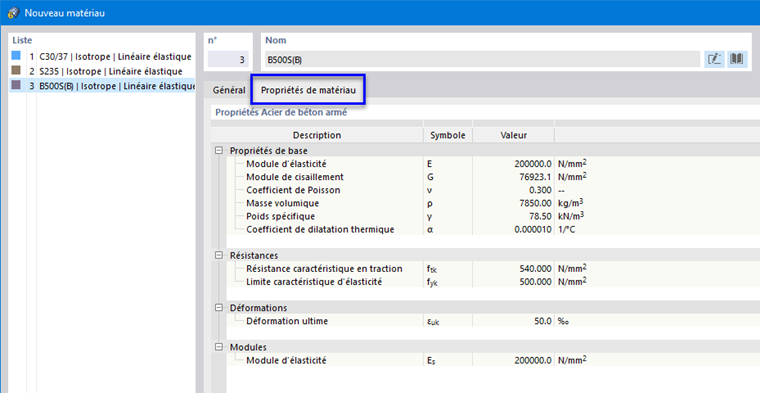

L'onglet Propriétés de matériau gère tous les paramètres relatifs à la vérification du béton. Cliquez sur OK pour appliquer le nouveau matériau aux armatures.

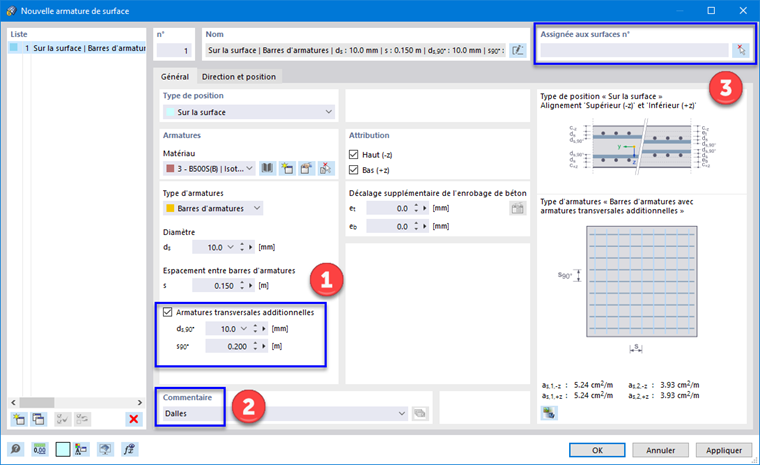

Les armatures sont définies par des barres d'armatures de 10 mm de diamètre et espacées de 15 cm. Elles sont assignées aux faces supérieure et inférieure d'une surface. Ces barres d'armatures représentent les armatures principales de surface. Par défaut, elles sont parallèles à l'axe x de la surface. Selon les axes des surfaces de calcul, les armatures doivent être tournées lorsqu'elles sont assignées à une surface (voir ci-dessous).

Pour ajouter des armatures transversales secondaires, sélectionnez l'option Armatures transversales additionnelles (1). Le diamètre des barres d'armatures est prédéfini à 10 mm. Augmentez l'espacement à 0,20 m dans la zone « s_90° ».

Les valeurs des armatures principales (5,24 cm²/m) et des armatures transversales (3,93 cm²/m) sont spécifiées dans la zone inférieure droite de la boîte de dialogue.

Entrez Dalles dans la zone de « Commentaire » (2) pour nommer ce type d'armatures.

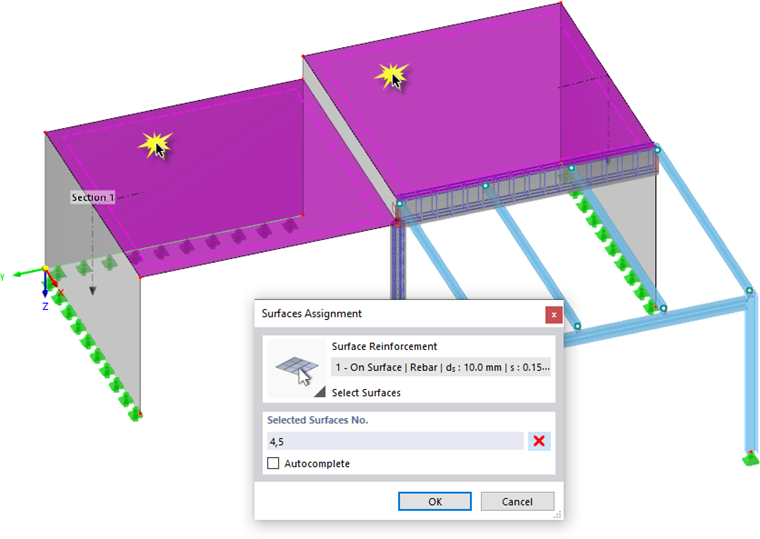

Pour assigner graphiquement les armatures aux dalles, cliquez sur le bouton dans la zone « Assignée aux surfaces n° » (3). La vue du modèle et la boîte de dialogue « Attribution des surfaces » s'affichent.

Sélectionnez les deux dalles en cliquant sur les surfaces n° 4 et 5 l'une après l'autre. Si nécessaire, activez la vue « Modèle transparent » en sélectionnant l'option appropriée dans le bouton de la barre d'outils. Cliquez ensuite sur OK pour revenir à la boîte de dialogue « Nouvelle armature de surface ».

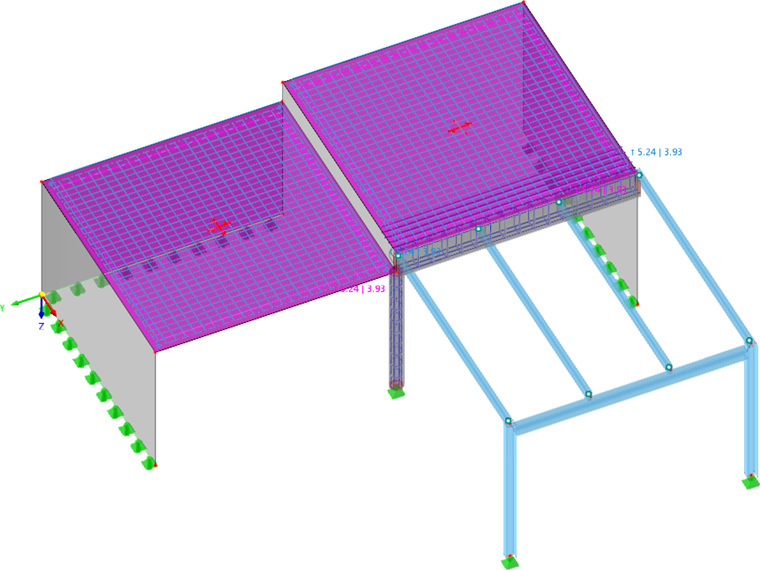

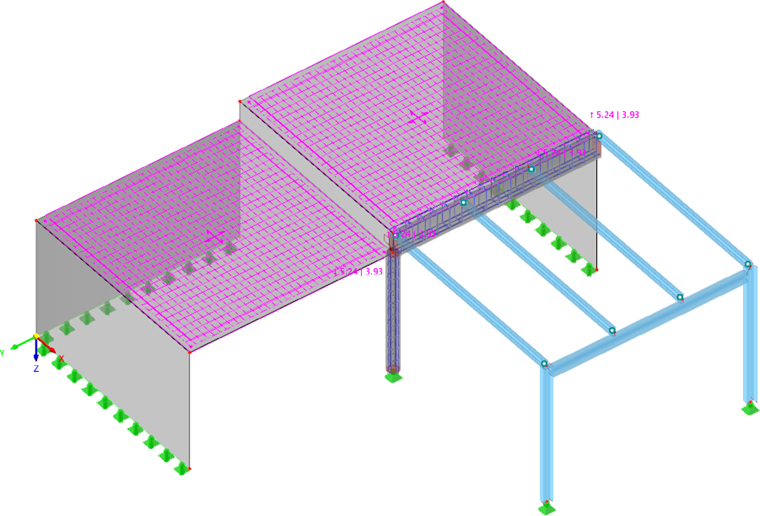

Fermez la boîte de dialogue en cliquant sur OK. Les armatures sont affichées sur les deux dalles.

Ajustement des propriétés de calcul

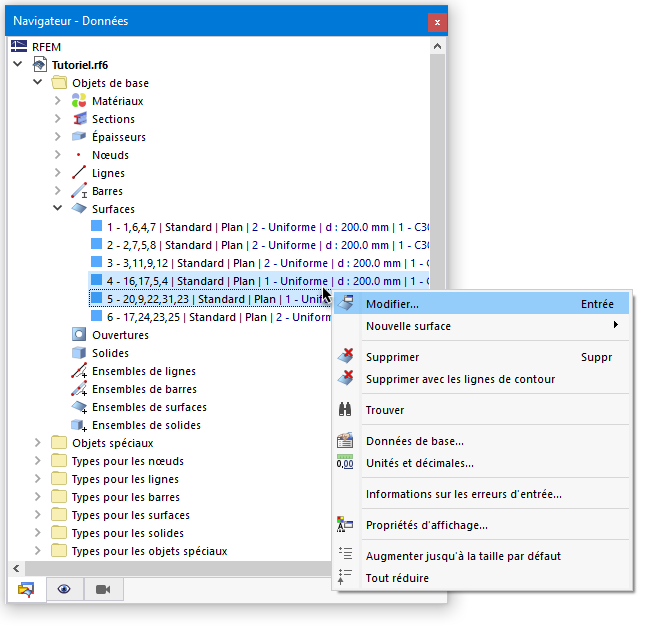

Pour vérifier et ajuster les propriétés de calcul des dalles, sélectionnez les surfaces n° 4 et 5 dans le « Navigateur - Données » l'une après l'autre tout en maintenant la touche Ctrl enfoncée. Cliquez ensuite avec le bouton droit de la souris sur l'une des surfaces sélectionnées pour ouvrir le menu contextuel. Sélectionnez l'option Modifier.

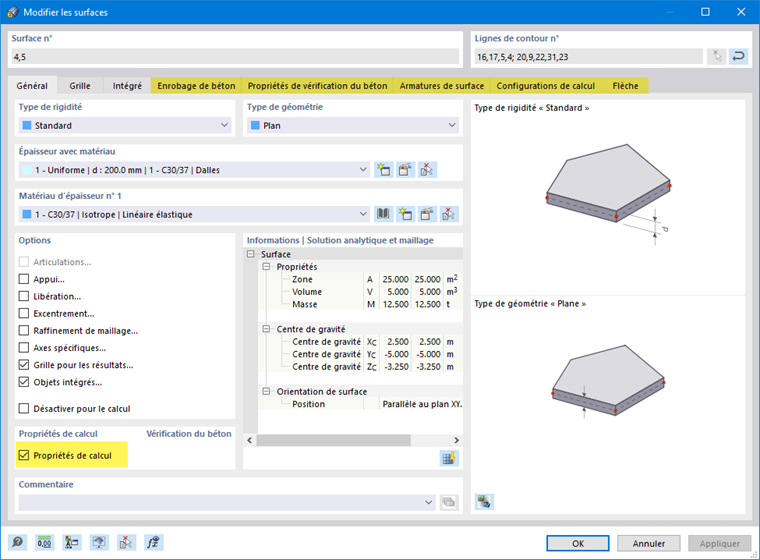

Lorsque vous avez activé la vérification du béton dans les « Données de base » (voir l'image Activation du module complémentaire « Vérification du béton » ), des fonctionnalités supplémentaires ont été activées pour les surfaces : les « Propriétés de calcul ». De nouveaux onglets sont ainsi disponibles dans la boîte de dialogue « Modifier les surfaces » pour contrôler les paramètres de vérification du béton.

Enrobage de béton

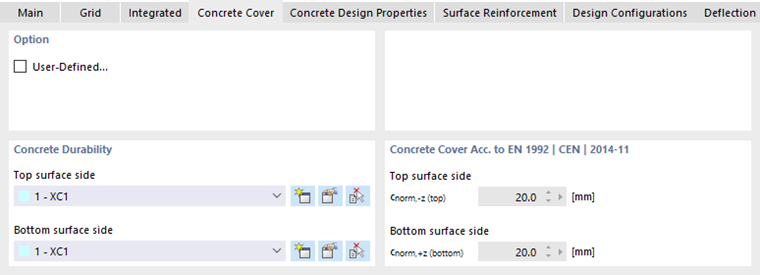

Sélectionnez l'onglet Enrobage de béton.

Dans la zone « Durabilité du béton », la catégorie « XC1 » est prédéfinie pour les côtés supérieur et inférieur des dalles. Elle contrôle l'enrobage de béton selon la norme.

Propriétés de vérification du béton

Cliquez ensuite sur l'onglet Propriétés de vérification du béton.

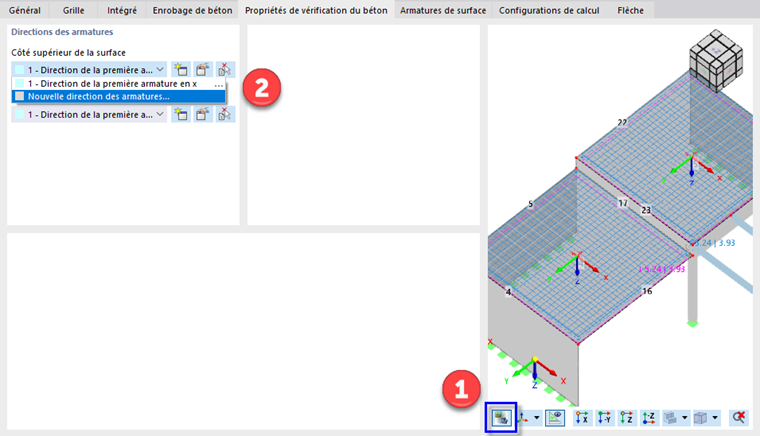

Cet onglet contrôle l'angle qui définit la direction des armatures principales à l'intérieur de chaque surface. Il est rapporté aux axes locaux des surfaces. Pour vérifier ces axes, cliquez sur le bouton dans la zone inférieure droite (1) afin que la vue du modèle s'affiche dans la boîte de dialogue.

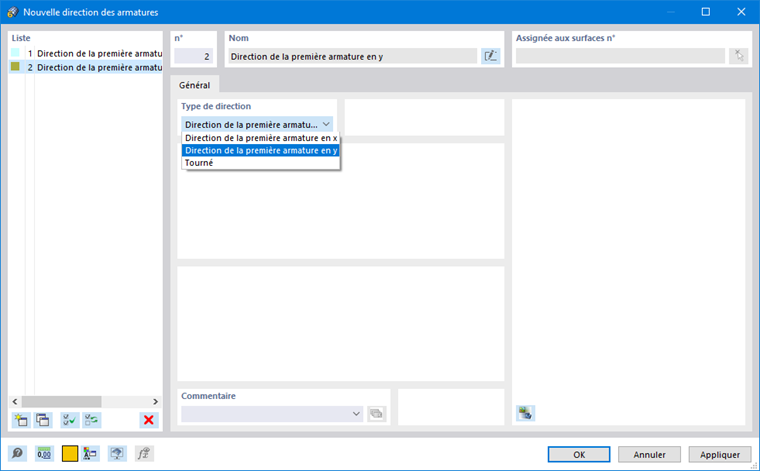

Lorsque vous ouvrez l'une des listes de la zone « Directions des armatures », vous pouvez sélectionner l'option « Direction de la première armature en x ». Cependant, comme la direction de travée principale est parallèle aux axes y des deux dalles, il est nécessaire de créer une nouvelle direction. Sélectionnez l'option Nouvelle direction des armatures dans la liste (2) ou cliquez sur le bouton situé à droite. Une nouvelle boîte de dialogue s'ouvre.

Dans la zone « Type de direction », sélectionnez l'option Direction de la première armature en y dans la liste. Cliquez sur OK pour fermer la boîte de dialogue et revenir à l'onglet « Propriétés de vérification du béton ».

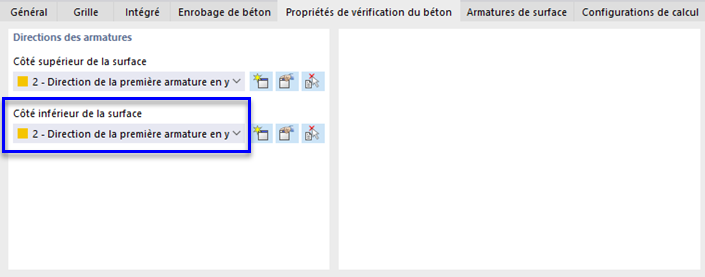

Sélectionnez également l'option 2 - Direction de la première armature en y pour le « Côté inférieur de la surface ».

Armature de surface

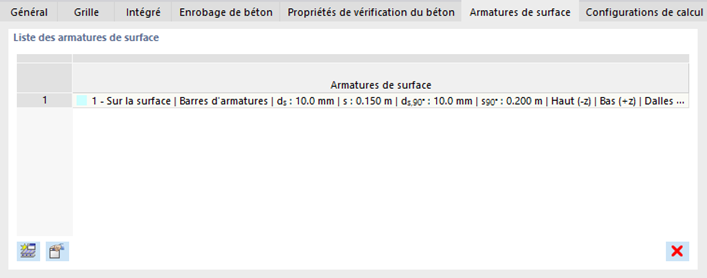

Cliquez ensuite sur l'onglet Armatures de surfaces.

Les armatures « 1 - Sur la surface | Barres d'armatures | d_s : 10 mm | s : 0,150 m » sont prédéfinies pour les dalles.

Configurations de calcul

Enfin, sélectionnez l'onglet Configurations de calcul.

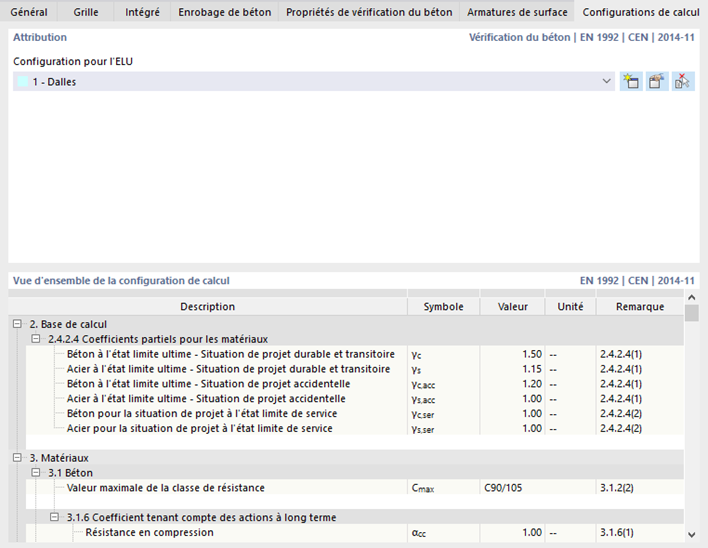

Le type de configuration « Dalles » est prédéfini. Il permet d'optimiser les efforts internes de calcul et les armatures minimales des dalles (voir l'image Configuration pour l'ELU des dalles ).

L'onglet « Flèche » n'est pas pertinent car la vérification à l'ELS a été désactivée. Cliquez donc sur OK pour appliquer la disposition modifiée des barres d'armatures et fermer la boîte de dialogue.
