Definición de la armadura de piel

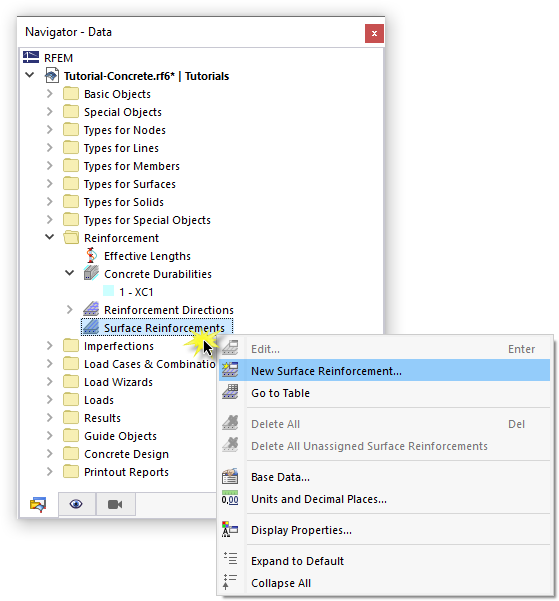

Para definir la armadura de las losas, haga clic con el botón secundario del ratón en la carpeta 'Armaduras de piel' en el navegador. Luego, seleccione Nueva armadura de piel en el menú contextual.
La armadura consta de forma predeterminada de barras de armadura de 10 mm de diámetro.
Como todavía no se ha definido ningún material para la armadura, seleccione la casilla Crear un nuevo material en el área 'Armadura'. Se abre el cuadro de diálogo 'Nuevo material'.

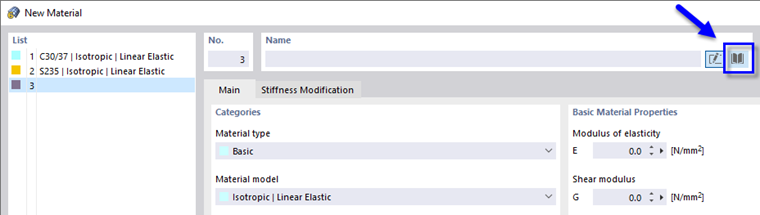

Para definir un nuevo material usando la biblioteca, haga clic en el botón
en el área 'Nombre'. En el cuadro de diálogo 'Seleccionar material de la biblioteca', se preestablece el tipo de material 'Acero de armadura'.

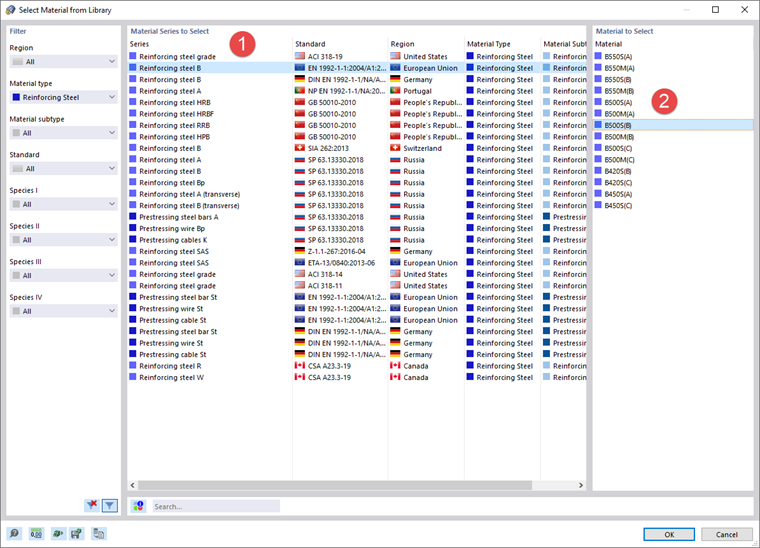

Haga clic en la línea Acero de armadura B en el área 'Serie de materiales para seleccionar' (1). Luego, seleccione el grado de acero B500S(B) en el área 'Material para seleccionar' (2). Si hace clic en Aceptar, regresa al cuadro de diálogo 'Nuevo material' donde puede verificar las propiedades del material.

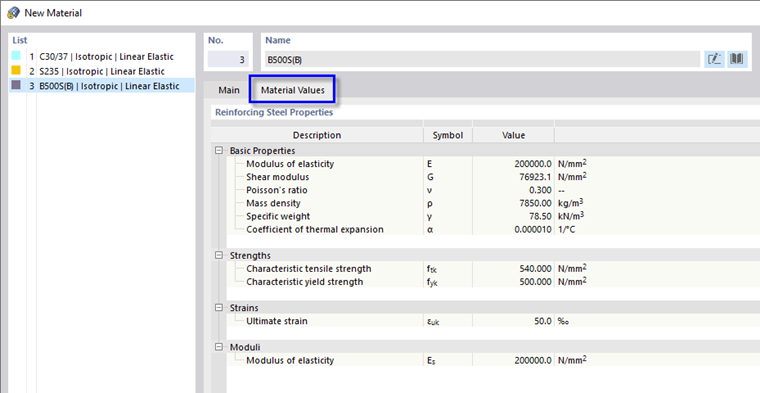

La pestaña Valores de material gestiona todos los parámetros relevantes para el cálculo de hormigón. Haga clic en Aceptar para aplicar el nuevo material a la armadura.

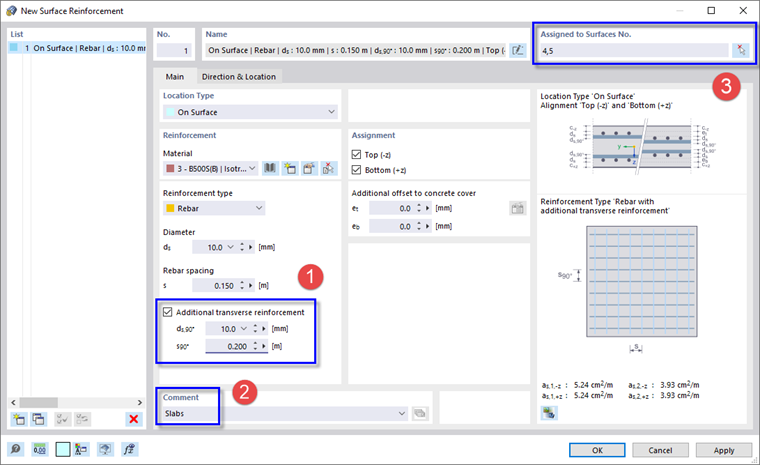

La armadura se define con barras de armadura de 10 mm de diámetro y 15 cm de separación. Se asigna a las caras superior e inferior de una superficie. Esas barras de armadura representan la armadura de piel principal o primaria. Se distribuye paralela al eje x de la superficie de forma predeterminada. Dependiendo de los ejes de las superficies calculadas, la armadura ha de girarse cuando se asigna a una superficie (véase a continuación).
Para agregar una armadura transversal secundaria, seleccione la opción Armadura transversal adicional (1). El diámetro de las barras de armadura se preestablece en 10 mm. Aumente la separación a 0.20 m en el cuadro de 's90°'.
En el área inferior derecha del cuadro de diálogo se especifican los valores de la armadura principal (5.24 cm2/m) y de la armadura transversal (3.93 cm2/m).
Introduzca Losas en el área (2) 'Comentario' para etiquetar este tipo de armadura.
Para asignar la armadura a las losas gráficamente, use el botón
en el área (3) 'Asignada a las superficies núm.'. Se presenta la vista del modelo y el cuadro de diálogo 'Asignación de superficies'.

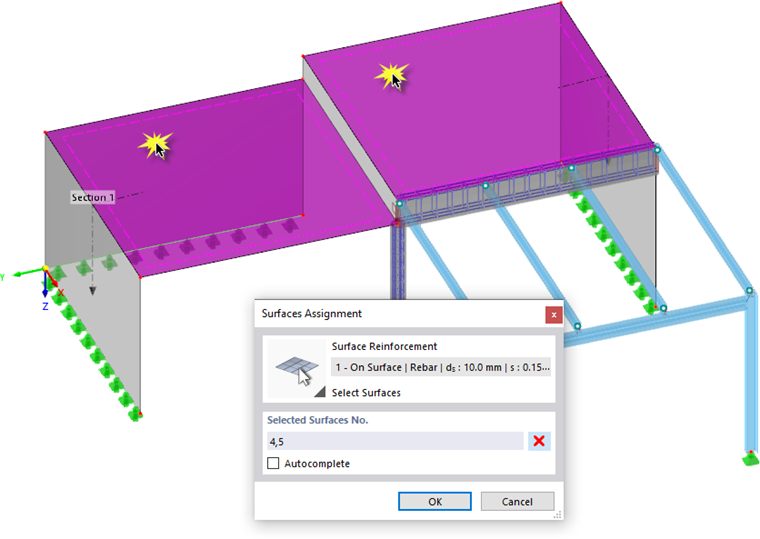

Seleccione las dos losas haciendo clic en las superficies núm. 4 and 5 una tras otra. Si es necesario, active la vista 'Modelo transparente' seleccionando la opción relevante del botón lista
en la barra de herramientas. Luego, haga clic en Aceptar para volver al cuadro de diálogo 'Nueva armadura de piel'.
Cierre el cuadro de diálogo haciendo clic en 'Aceptar. Las barras de armadura se muestran en las dos losas.
Ajuste de las propiedades de cálculo
Para comprobar y ajustar las propiedades de cálculo de las losas, seleccione las superficies núm. 4 and 5 en 'Navegador - Datos' una tras otra mientras mantiene presionada la tecla Ctrl. Luego, haga clic con el botón secundario del ratón en una de las superficies seleccionadas para abrir el menú contextual. Seleccione la opción Editar.

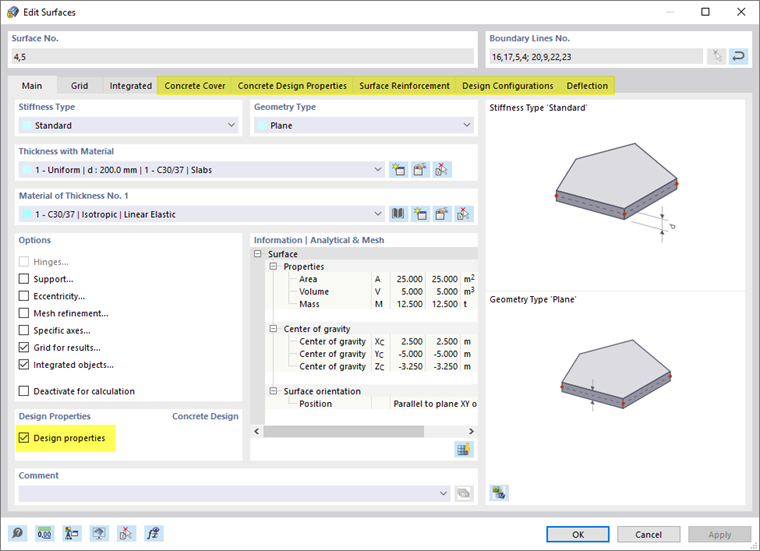

Cuando habilitó el cálculo de hormigón en los 'Datos básicos' (consulte la imagen Activación del complemento 'Cálculo de hormigón' ), se activaron características adicionales para las superficies: las 'Propiedades de cálculo'. Por lo tanto, hay nuevas pestañas disponibles en el cuadro de diálogo 'Editar superficies' para controlar la configuración del cálculo de hormigón.
Recubrimiento de hormigón

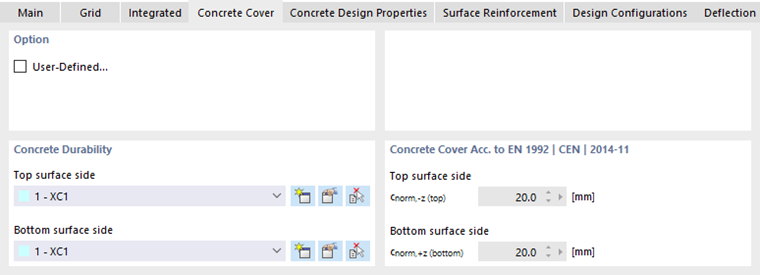

Seleccione la pestaña Recubrimiento de hormigón.
En el área 'Durabilidad del hormigón', se preestablece la categoría 'XC1' para las caras superior e inferior de las losas. Controla el recubrimiento de hormigón según la norma.
Propiedades de cálculo de hormigón
A continuación, seleccione la pestaña Propiedades de cálculo de hormigón.
Esta pestaña controla el ángulo que define la dirección de la armadura principal dentro de cada superficie. Se refiere a los ejes locales de las superficies. Para comprobar esos ejes, haga clic en el botón
en el área inferior derecha (1) para que se muestre la vista del modelo en el cuadro de diálogo.

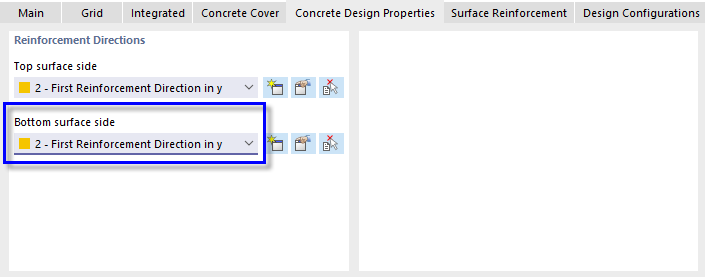

Cuando abra una de las listas en el área 'Direcciones de armadura', encontrará la opción 'Primera dirección de armadura en x' disponible para su selección. Sin embargo, como la dirección de la luz principal es paralela a los ejes y de las dos losas, es necesario crear una nueva dirección. Seleccione la opción Nueva dirección de armadura en la lista (2) o haga clic en el botón
a la derecha. Se abre un nuevo cuadro de diálogo.

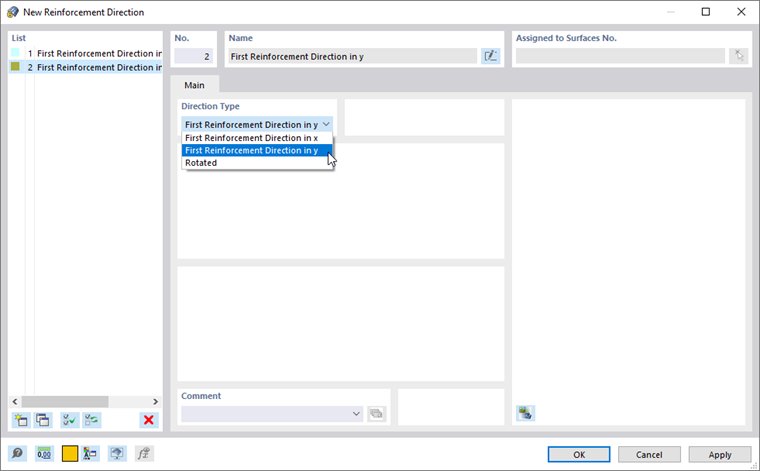

En el área 'Tipo de dirección', seleccione la opción Dirección de armadura principal en y de la lista. Haga clic en Aceptar para cerrar el cuadro de diálogo y volver a la pestaña 'Propiedades de cálculo de hormigón'.
Seleccione la opción 2 - Dirección de armadura principal en y para el 'Cara inferior de la superficie' también.
Armadura de piel
A continuación, seleccione la pestaña Armadura de piel.
El '1 - En la superficie | Barra de armadura | ds : 10 mm | s : Se preestablece una armadura de 0.150 m' para las losas.
Configuraciones de cálculo
Finalmente, seleccione la pestaña Configuraciones de cálculo.

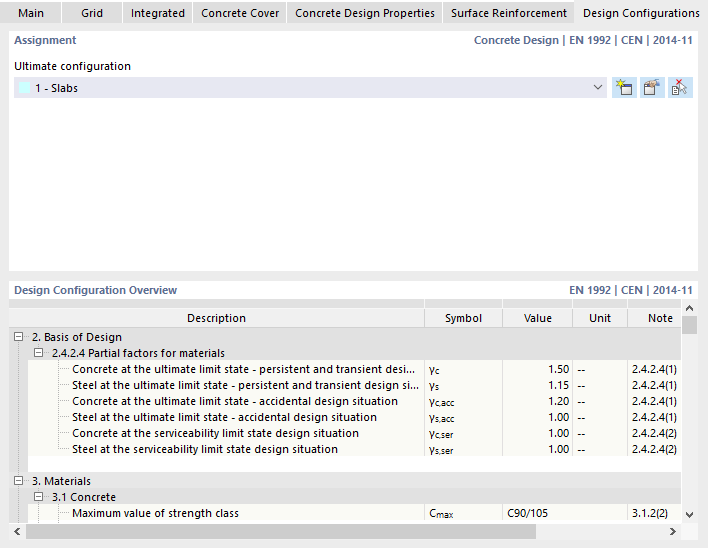

Se preestablece el tipo de configuración 'Losas'. Se considera la optimización de los esfuerzos internos de cálculo y la armadura mínima de las losas (consulte la imagen Configuración del estado límite último para losas ).
La pestaña 'Flecha' no es relevante porque se desactivó la comprobación del estado límite de servicio (ELS). Por lo tanto, haga clic en Aceptar para aplicar la disposición modificada de barras de armadura y cerrar el cuadro de diálogo.
