Płyty

Definiowanie zbrojenia powierzchniowego

Aby zdefiniować zbrojenie płyt, należy kliknąć prawym przyciskiem myszy folder 'Zbrojenie powierzchniowe' w nawigatorze. Następnie z menu kontekstowego wybierz opcję Nowe zbrojenie powierzchniowe.

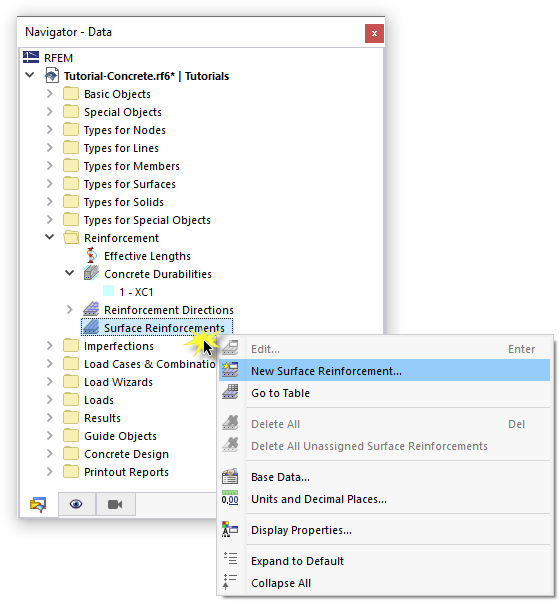

Menu kontekstowe "Zbrojenie powierzchni"

Zbrojenie domyślnie składa się z prętów zbrojeniowych o średnicy 10 mm.

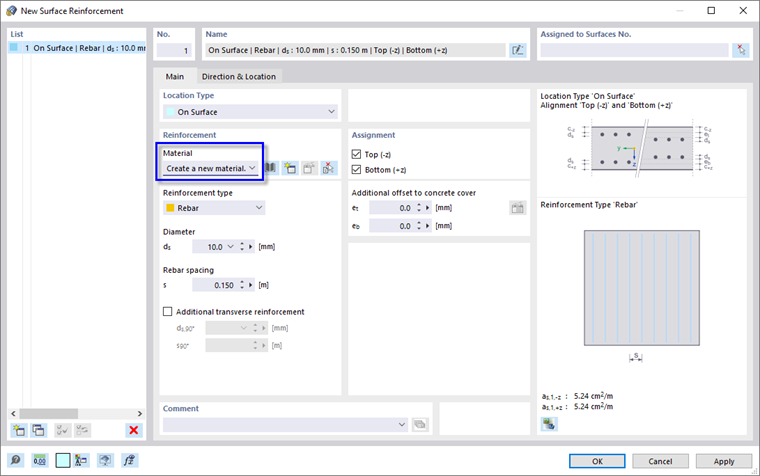

Okno dialogowe "Nowe zbrojenie powierzchni"

Ponieważ materiał dla stali zbrojeniowej nie został jeszcze zdefiniowany, należy zaznaczyć pole Utwórz nowy materiał w obszarze 'Zbrojenie'. Otworzy się okno dialogowe 'Nowy materiał'.

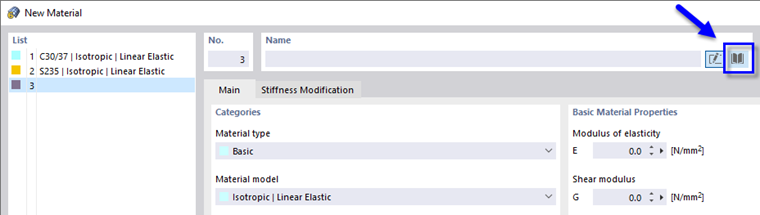

Wykorzystanie biblioteki do definiowania stali zbrojeniowej

Aby zdefiniować nowy materiał przy użyciu biblioteki, należy kliknąć przycisk w polu 'Nazwa'. W oknie dialogowym 'Wybierz materiał z biblioteki' ustawiony jest typ materiału 'Stal zbrojeniowa'.

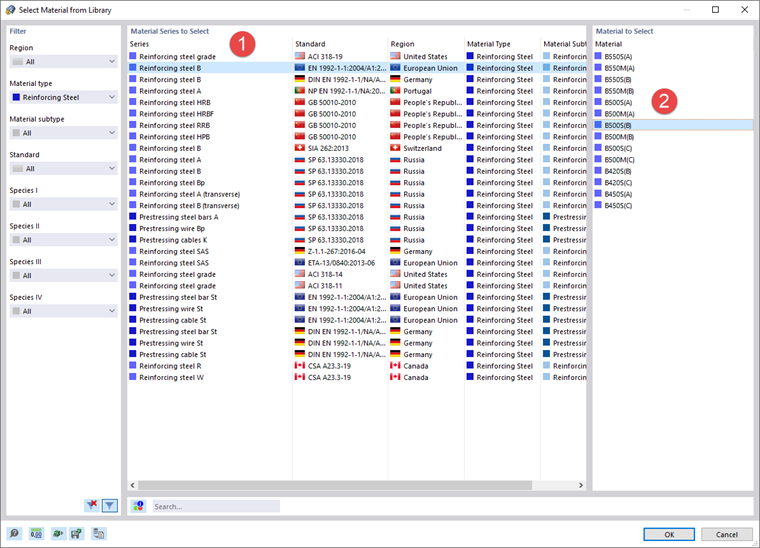

Wybór stali zbrojeniowej w bibliotece

Kliknij linię Stal zbrojeniowa B w obszarze 'Seria materiałów do wyboru' (1). Następnie wybierz gatunek stali B500S(B) w obszarze 'Materiał do wybrania' (2). Kliknięcie przycisku OK powoduje powrót do okna dialogowego 'Nowy materiał', w którym można sprawdzić właściwości materiału.

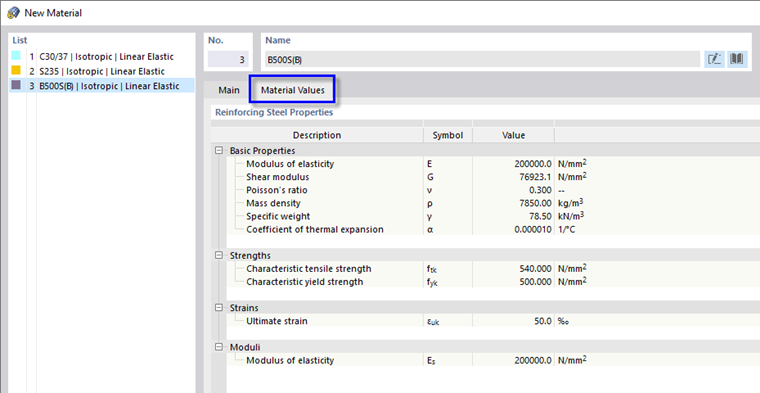

Wartości materiałowe do wymiarowania betonu

Zakładka Wartości materiałowe zarządza wszystkimi parametrami istotnymi dla wymiarowania betonu. Kliknij przycisk OK, aby zastosować nowy materiał do zbrojenia.

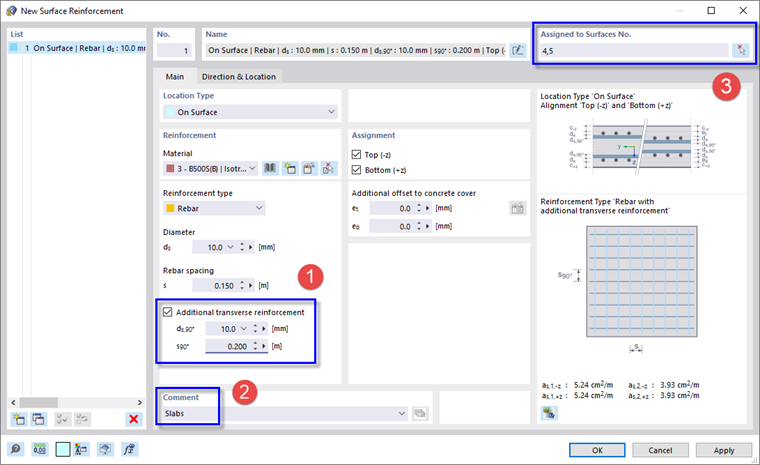

Definiowanie zbrojenia powierzchniowego

Zbrojenie definiowane jest przez pręty zbrojeniowe o średnicy 10 mm i rozstawie 15 cm. Jest przypisywany do górnej i dolnej strony powierzchni. Te pręty zbrojeniowe reprezentują główne (główne) zbrojenie powierzchniowe. Biegnie ona domyślnie równolegle do osi x powierzchni. W zależności od osi wymiarowanych powierzchni, zbrojenie należy obrócić podczas przypisywania go do powierzchni (patrz poniżej).

Aby dodać drugorzędne zbrojenie poprzeczne, należy wybrać opcję Dodatkowe zbrojenie poprzeczne (1). Średnica prętów zbrojeniowych jest wstępnie ustawiona na 10 mm. Zwiększ rozstaw do 0,20 mw polu 's_90° '.

W prawym dolnym rogu okna podawane są wartości zbrojenia głównego (5,24 cm ²/m) i poprzecznego (3,93 cm ²/m).

Wpisz Płyty w polu 'Komentarz' (2), aby opisać ten typ zbrojenia.

W celu graficznego przypisania zbrojenia do płyt należy użyć klawisza w polu 'Przypisane do powierzchni nr' (3). Wyświetlany jest widok modelu i okno dialogowe 'Przypisanie powierzchni'.

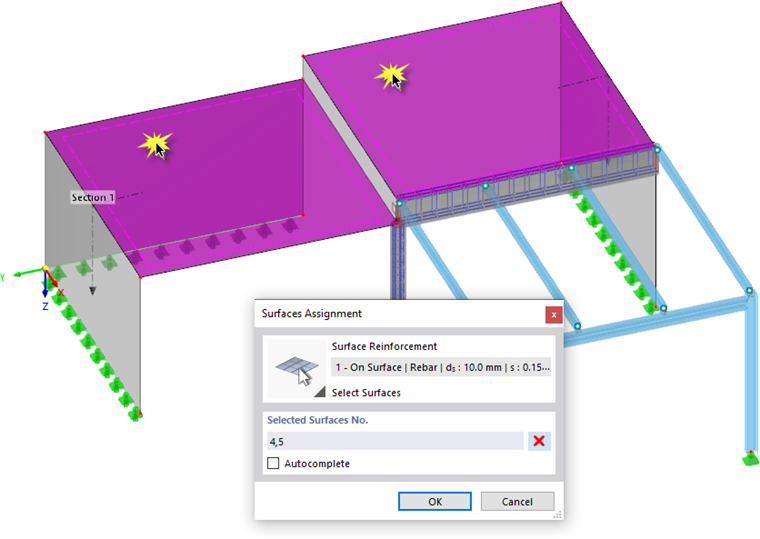

Przypisanie zbrojenia do stropów

Wybierz dwie płyty, klikając powierzchnie nr. 4 i 5 jeden po drugim. W razie potrzeby należy aktywować widok 'Model przezroczysty', wybierając odpowiednią opcję z listy na pasku narzędzi. Następnie kliknij przycisk OK, aby powrócić do okna dialogowego 'Nowe zbrojenie powierzchniowe'.

Zamknij okno dialogowe, klikając przycisk OK. Pręty zbrojeniowe są wyświetlane na dwóch płytach.

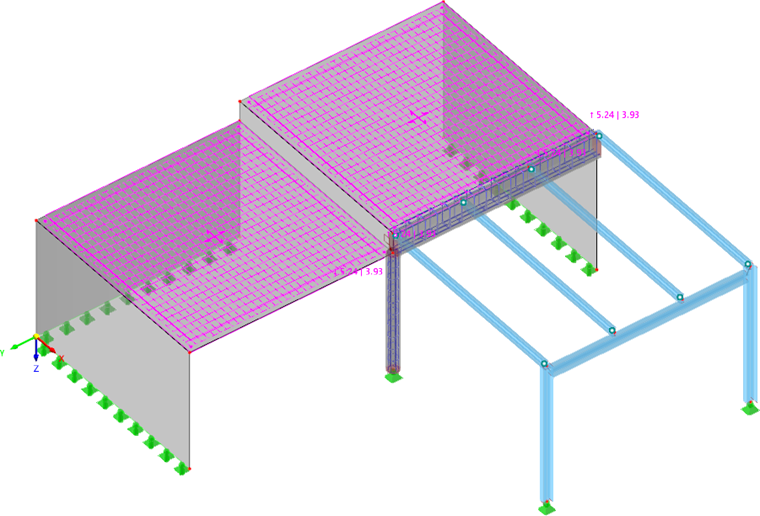

Płyty ze zdefiniowanym zbrojeniem

Dostosowywanie właściwości projektowych

Aby sprawdzić i dostosować właściwości obliczeniowe płyt, należy wybrać powierzchnie nr. 4 i 5 w 'Nawigatorze - Dane' jeden po drugim, trzymając wciśnięty klawisz Ctrl. Następnie kliknij prawym przyciskiem myszy jedną z wybranych powierzchni, aby otworzyć menu kontekstowe. Wybierz opcję Edytuj.

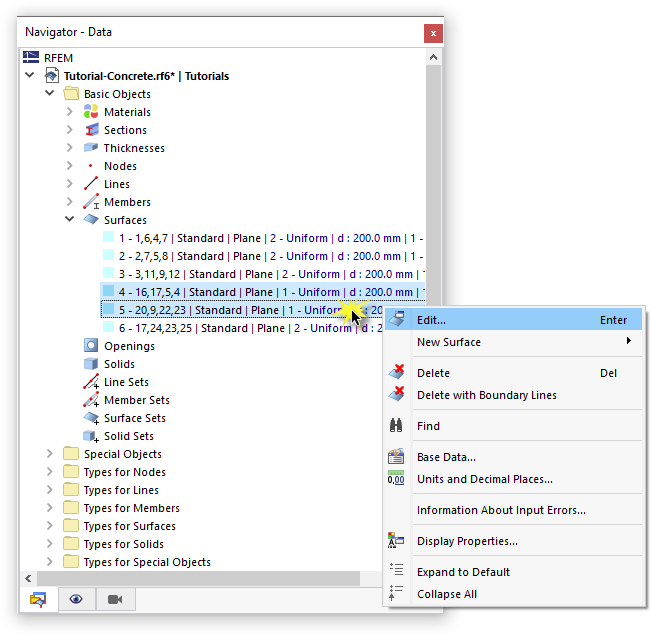

Edycja właściwości projektowych

Po uaktywnieniu obliczeń betonu w 'Danych bazowych' (patrz Aktywując 'Wymiarowanie' Add-on image), aktywowano dodatkowe funkcje dla powierzchni - 'Właściwości obliczeniowe'. Dzięki temu w oknie dialogowym 'Edytuj powierzchnie' dostępne są nowe zakładki, które umożliwiają sterowanie ustawieniami wymiarowania betonu.

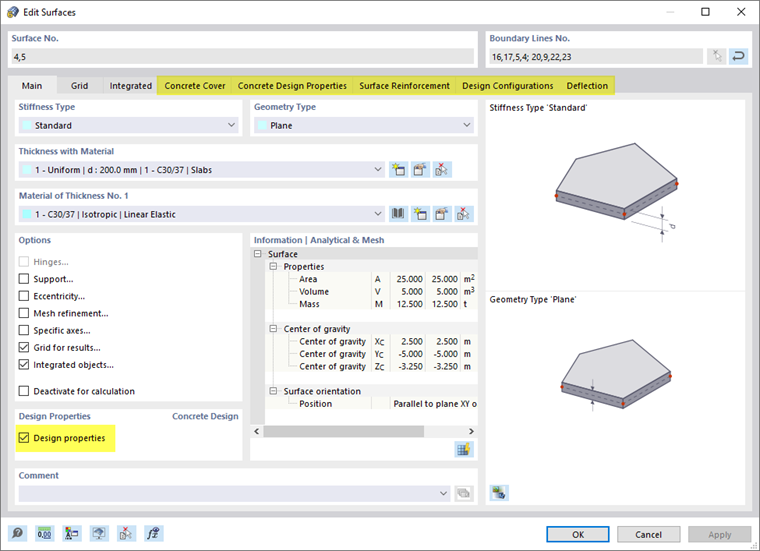

Właściwości projektowe aktywowane dla płyt z dodatkowymi zakładkami

Otulina betonowa

Wybierz zakładkę Otulina betonowa.

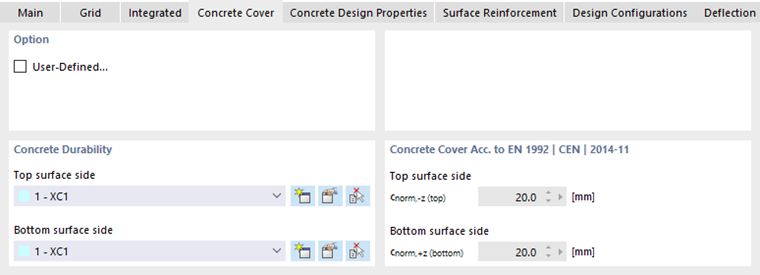

Ustawienia otuliny betonowej

W polu 'Trwałość betonu' wstępnie zdefiniowano kategorię 'XC1' dla górnej i dolnej strony płyty. Kontroluje otulenie betonowe zgodnie z normą.

Właściwości projektowe - beton

Następnie należy wybrać zakładkę Właściwości projektowe dla konstrukcji betonowych.

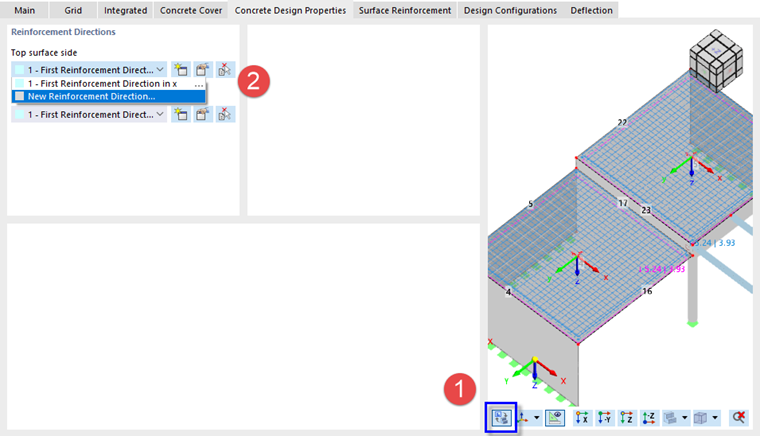

Widok rzeczywisty w celu sprawdzenia kierunku zbrojenia

W tej zakładce można określić kąt definiujący kierunek zbrojenia głównego w obrębie każdej powierzchni. Odnosi się do lokalnych osi powierzchni. Aby sprawdzić te osie, należy nacisnąć klawisz w prawym dolnym rogu (1), aby wyświetlić widok modelu w oknie dialogowym.

Po otwarciu jednej z list w polu 'Kierunki zbrojenia' dostępna jest opcja 'Pierwszy kierunek zbrojenia x'. Ponieważ główny kierunek rozpiętości jest równoległy do osi y dwóch płyt, konieczne jest utworzenie nowego kierunku. Należy wybrać z listy opcję Nowy kierunek zbrojenia lub kliknąć przycisk po prawej stronie. Otworzy się nowe okno dialogowe.

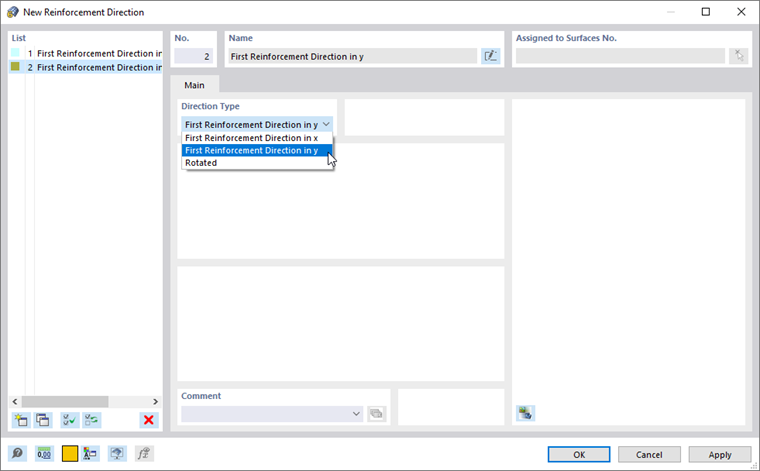

Definiowanie nowego kierunku zbrojenia

W polu 'Typ kierunku' wybierz z listy opcję Pierwszy kierunek zbrojenia y. Kliknij przycisk OK, aby zamknąć okno dialogowe i powrócić do zakładki 'Właściwości projektowe konstrukcji betonowej'.

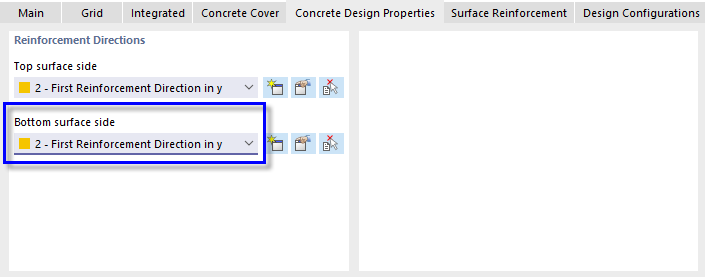

Kierunki zbrojenia płyt

Należy również wybrać opcję 2 - Pierwszy kierunek zbrojenia w y dla 'Dolnej strony powierzchni'.

Zbrojenie powierzchni

Następnie należy wybrać zakładkę Zbrojenie powierzchni.

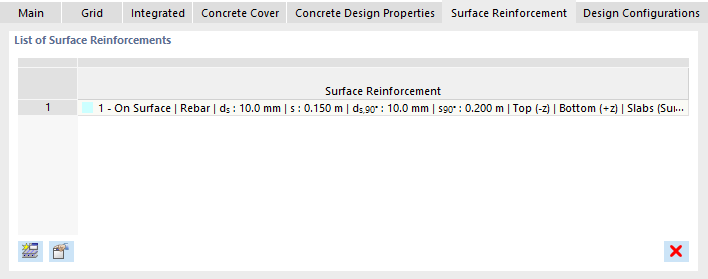

zbrojenie powierzchniowe

'1 - Na powierzchni | Zbrojenie | d_s : 10 mm | s : Dla płyt wstępnie ustawione jest zbrojenie 0,150 m'.

Konfiguracje obliczeniowe

Na koniec wybierz zakładkę Konfiguracje.

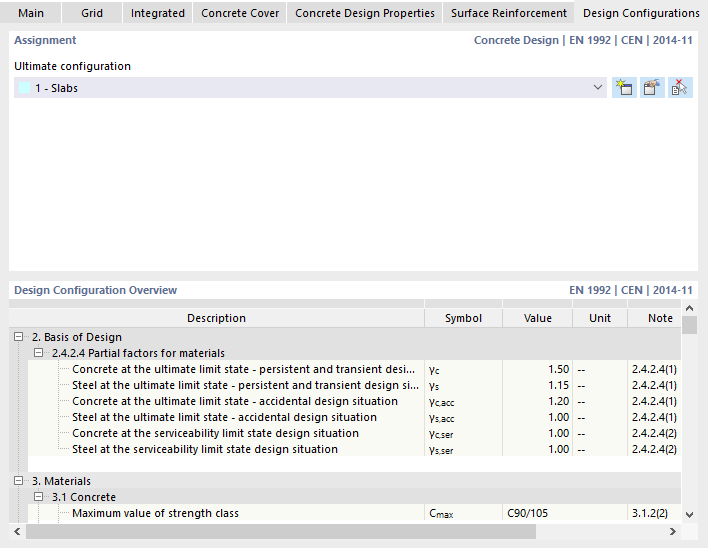

Konfiguracja graniczna dla płyt

Typ konfiguracji 'Płyty' jest wstępnie ustawiony. Uwzględnia on optymalizację obliczeniowych sił wewnętrznych oraz minimalne zbrojenie płyt (patrz Ostateczna konfiguracja dla obrazu Slabs ).

Zakładka 'Ugięcie' nie jest istotna, ponieważ wymiarowanie SGU zostało dezaktywowane. Dlatego należy kliknąć przycisk OK, aby zastosować zmodyfikowany układ zbrojenia i zamknąć okno dialogowe.

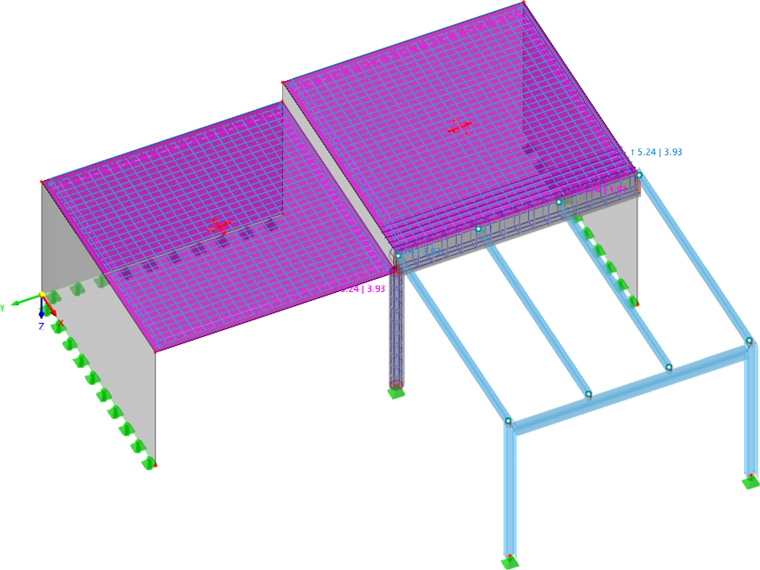

Zbrojenie płyty
