Platten

Definition der Flächenbewehrung

Um die Bewehrung der Platten zu definieren, klicken Sie mit der rechten Maustaste auf den Ordner 'Flächenbewehrungen' im Navigator. Wählen Sie dann im Kontextmenü den Eintrag Neue Flächenbewehrung.

Kontextmenü "Flächenbewehrungen"

Die Bewehrung besteht standardmäßig aus 10 mm starken Bewehrungsstäben.

Dialog "Neue Flächenbewehrung"

Da noch kein Material für den Bewehrungsstahl definiert wurde, wählen Sie das Feld Neues Material erzeugen im Bereich 'Bewehrung'. Der Dialog 'Neues Material' öffnet sich.

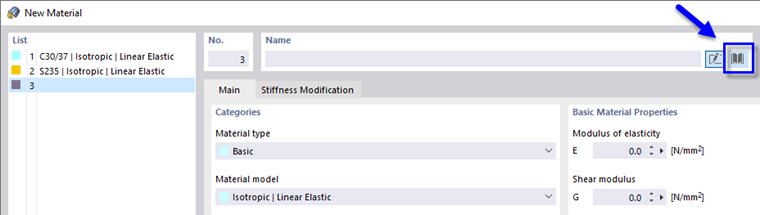

Verwenden der Bibliothek zur Definition von Bewehrungsstahl

Um ein neues Material mithilfe der Bibliothek zu definieren, klicken Sie auf die Schaltfläche im Bereich 'Name'. Im Dialog 'Material aus Bibliothek auswählen' ist der Materialtyp 'Bewehrungsstahl' voreingestellt.

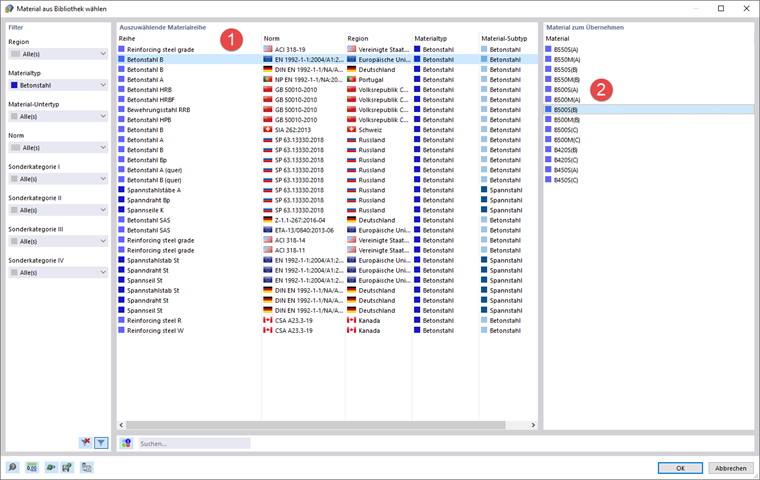

Auswahl von Betonstahl in Bibliothek

Klicken Sie auf die Zeile Bewehrungsstahl B im Bereich 'Materialreihe auswählen' (1). Wählen Sie dann die Sorte B500S(B) im Bereich 'Material auswählen' (2). Klicken Sie auf OK, um zum Dialog 'Neues Material' zurückzukehren, in dem Sie die Materialeigenschaften überprüfen können.

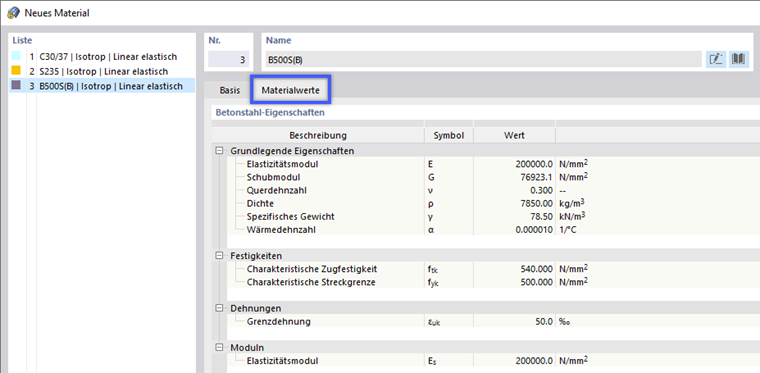

Materialwerte für Betonbemessung

Die Registerkarte Materialwerte verwaltet alle Parameter, die für den Betonentwurf relevant sind. Klicken Sie auf OK, um das neue Material auf die Bewehrung anzuwenden.

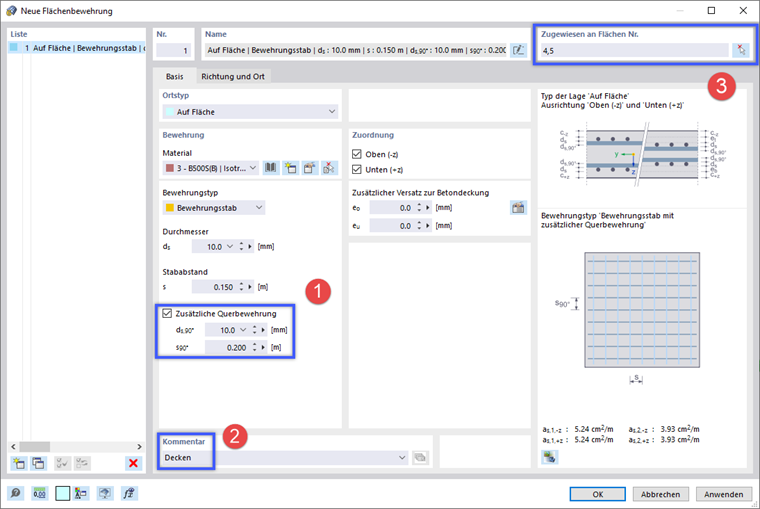

Definieren der Flächenbewehrung

Die Bewehrung wird durch 10 mm starke Bewehrungsstäbe mit einem Abstand von 15 cm definiert. Sie wird den oberen und unteren Seiten einer Fläche zugeordnet. Diese Bewehrungsstäbe stellen die primäre (oder hauptsächliche) Flächenbewehrung dar. Sie verläuft standardmäßig parallel zur x-Achse der Fläche. Abhängig von den Achsen der entworfenen Flächen muss die Bewehrung beim Zuweisen zu einer Fläche gedreht werden (siehe unten).

Um eine sekundäre Querkraftbewehrung hinzuzufügen, wählen Sie die Option Zusätzliche Querkraftbewehrung (1). Der Durchmesser der Bewehrungsstäbe ist standardmäßig auf 10 mm eingestellt. Erhöhen Sie den Abstand auf 0,20 mm im Feld 's_90°'.

Im unteren rechten Bereich des Dialogs sind die Werte der primären Bewehrung (5,24 cm²/m) und der Querkraftbewehrung (3,93 cm²/m) angegeben.

Geben Sie Platten im Feld 'Kommentar' (2) ein, um diese Art der Bewehrung zu kennzeichnen.

Um die Bewehrung den Platten grafisch zuzuweisen, verwenden Sie die Schaltfläche im Bereich 'Zugeordnet zu Flächen-Nr.' (3). Die Modellansicht und der Dialog 'Flächenzuweisung' werden angezeigt.

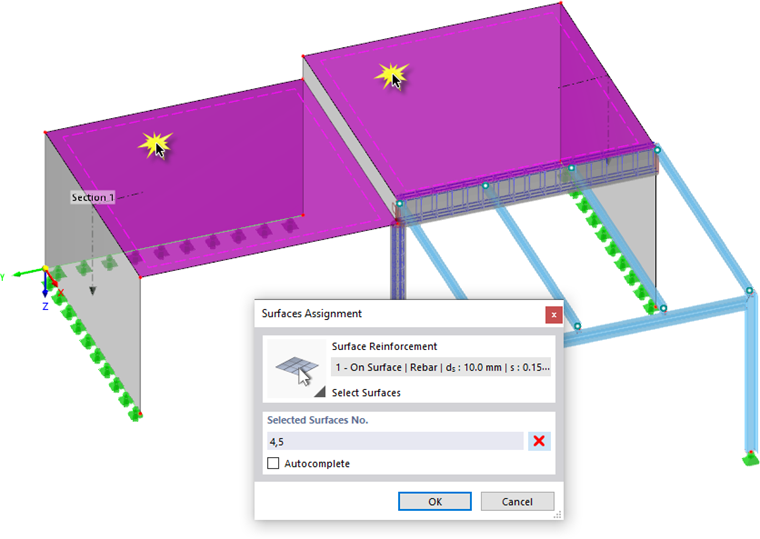

Zuordnung von Bewehrung zu Decken

Wählen Sie die beiden Platten aus, indem Sie nacheinander auf die Flächen-Nr. 4 und 5 klicken. Aktivieren Sie bei Bedarf die Ansicht 'Transparentes Modell', indem Sie die entsprechende Option in der Schaltfläche in der Symbolleiste auswählen. Klicken Sie dann auf OK, um zum Dialog 'Neue Flächenbewehrung' zurückzukehren.

Schließen Sie den Dialog durch Klicken auf OK. Die Bewehrungsstäbe werden auf den beiden Platten angezeigt.

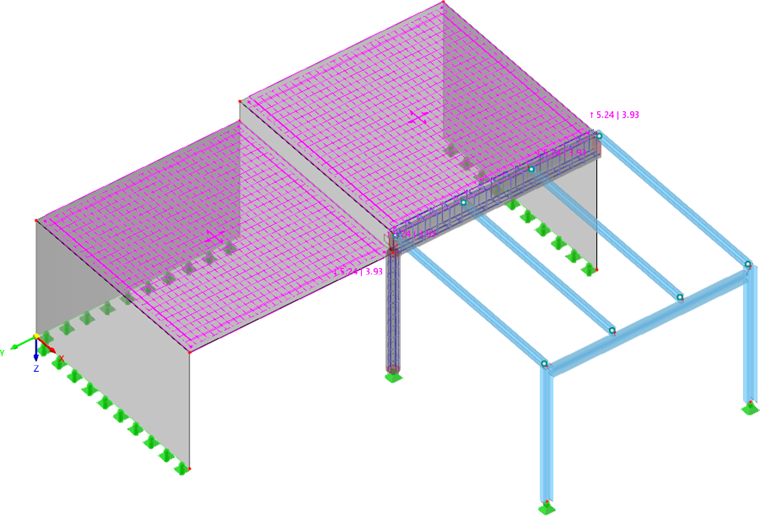

Decken mit definierter Bewehrung

Anpassung der Entwurfseigenschaften

Um die Entwurfseigenschaften der Platten zu überprüfen und anzupassen, wählen Sie nacheinander die Flächen-Nr. 4 und 5 im 'Navigator - Daten', während Sie die Strg-Taste gedrückt halten. Klicken Sie dann mit der rechten Maustaste auf eine der ausgewählten Flächen, um das Kontextmenü zu öffnen. Wählen Sie die Option Bearbeiten.

Bearbeiten der Bemessungseigenschaften

Wenn Sie den Betonentwurf in den 'Stammdaten' aktiviert haben (siehe das Aktivieren des Add-ons 'Betonentwurf' Bild), wurden zusätzliche Funktionen für die Flächen aktiviert – die 'Entwurfseigenschaften'. Neue Registerkarten stehen somit im Dialog 'Flächen bearbeiten' zur Verfügung, um die Einstellungen des Betonentwurfs zu kontrollieren.

Für Decken aktivierte Bemessungseigenschaften mit zusätzlichen Registern

Betondeckung

Wählen Sie die Registerkarte Betondeckung.

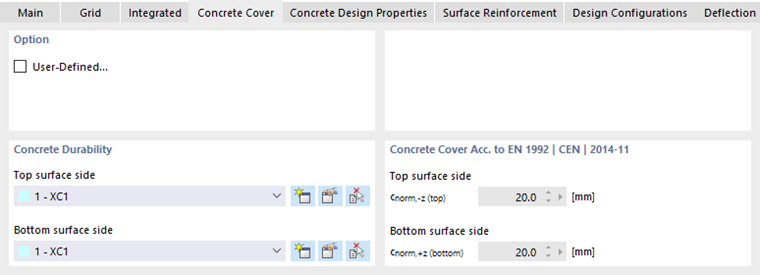

Einstellungen für Betondeckung

Im Bereich 'Betondauerhaftigkeit' ist die Kategorie 'XC1' für die oberen und unteren Seiten der Platten voreingestellt. Sie steuert die Betonabdeckung gemäß der Norm.

Entwurfseigenschaften Beton

Wählen Sie als Nächstes die Registerkarte Entwurfseigenschaften Beton.

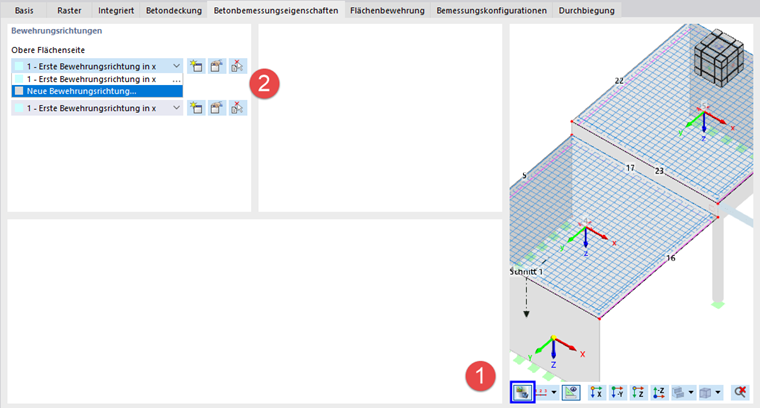

Tatsächliche Ansicht zur Überprüfung der Bewehrungsrichtung

Diese Registerkarte steuert den Winkel, der die Richtung der primären Bewehrung innerhalb jeder Fläche definiert. Er bezieht sich auf die lokalen Achsen der Flächen. Um diese Achsen zu überprüfen, klicken Sie auf die Schaltfläche im unteren rechten Bereich (1), sodass die Modellansicht im Dialogfeld angezeigt wird.

Wenn Sie eine der Listen im Bereich 'Bewehrungsrichtungen' öffnen, finden Sie zur Auswahl die Option 'Erste Bewehrungsrichtung in x'. Da die Primärrichtung parallel zu den y-Achsen der beiden Platten verläuft, muss jedoch eine neue Richtung erstellt werden. Wählen Sie die Option Neue Bewehrungsrichtung aus der Liste (2) oder klicken Sie auf die Schaltfläche rechts. Es öffnet sich ein neues Dialogfeld.

Definieren einer neuen Bewehrungsrichtung

Im Bereich 'Richtungstyp' wählen Sie die Option Erste Bewehrungsrichtung in y aus der Liste. Klicken Sie auf OK, um das Dialogfeld zu schließen und zur Registerkarte 'Entwurfseigenschaften Beton' zurückzukehren.

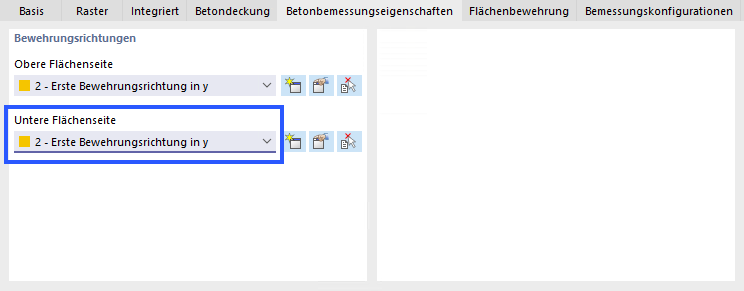

Bewehrungsrichtungen der Decken

Wählen Sie auch für die 'Untere Flächenseite' die Option 2 - Erste Bewehrungsrichtung in y.

Flächenbewehrung

Wählen Sie als Nächstes die Registerkarte Flächenbewehrung.

Flächenbewehrung

Für die Platten ist die Bewehrung '1 - Auf Fläche | Bewehrungsstab | d_s : 10 mm | s : 0,150 m' voreingestellt.

Entwurfs-Konfigurationen

Wählen Sie schließlich die Registerkarte Entwurfs-Konfigurationen.

Tragfähigkeitskonfiguration für Decken

Der Konfigurationstyp 'Platten' ist voreingestellt. Er berücksichtigt die Optimierung der Bemessungsinnenkräfte und die Mindestbewehrung von Platten (siehe das Ultimative Konfiguration für Platten Bild).

Die Registerkarte 'Verformung' ist nicht relevant, da die SLS-Bemessung deaktiviert wurde. Klicken Sie daher auf OK, um das geänderte Bewehrungsstab-Layout zu übernehmen und das Dialogfeld zu schließen.

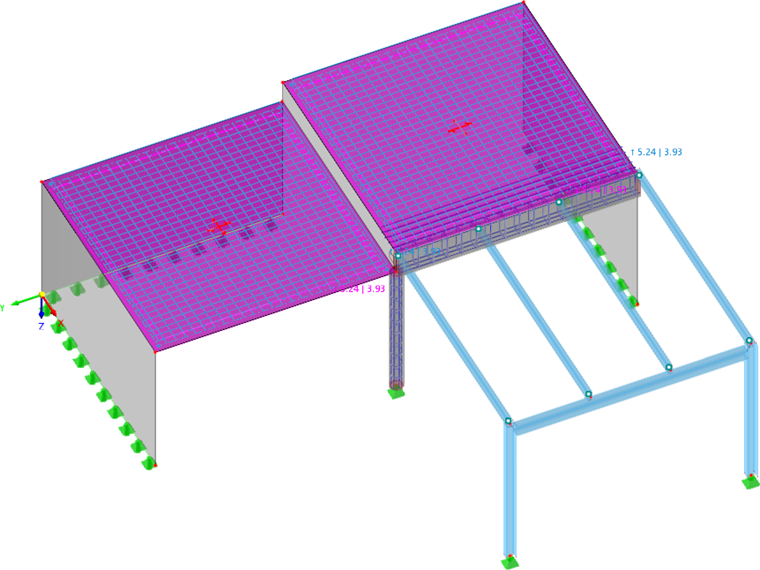

Deckenbewehrung
