Desky

Definování výztuže plošné konstrukce

Chcete-li definovat výztuž desek, klikněte pravým tlačítkem myši na složku 'Plošné výztuže' v navigátoru. Poté zvolte Nová plošná výztuž v kontextovém menu.

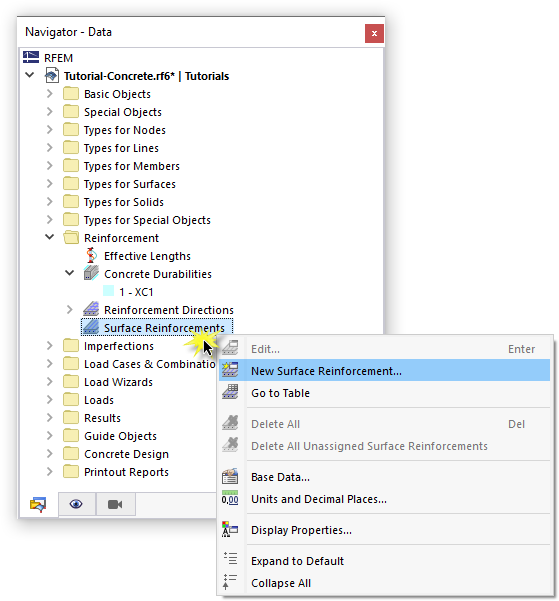

Kontextová nabídka "Výztuže ploch"

Výztuž se skládá z prutů o průměru 10 mm ve výchozím nastavení.

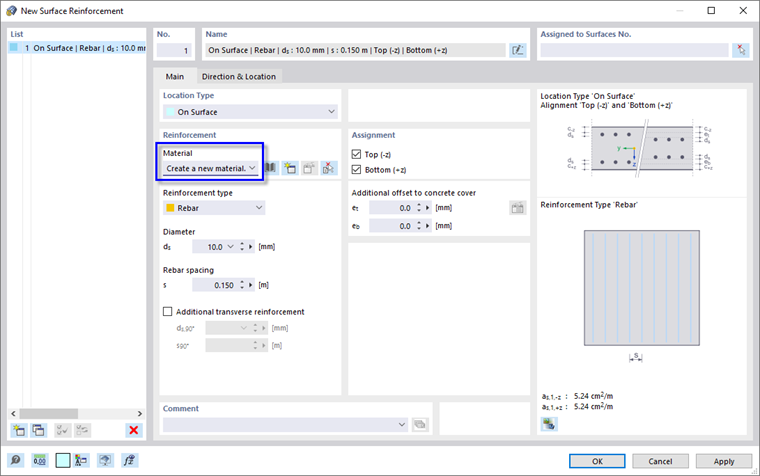

Dialogové okno "Nová výztuž plochy"

Protože pro výztužnou ocel ještě nebyl definován žádný materiál, vyberte políčko Vytvořit nový materiál v oblasti 'Výztuž'. Otevře se dialogové okno 'Nový materiál'.

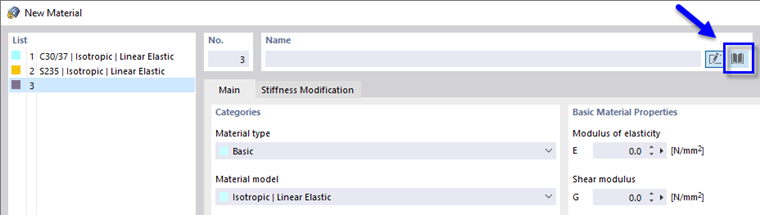

Použití knihovny pro definici výztužné oceli

Chcete-li definovat nový materiál pomocí knihovny, klikněte na tlačítko v oblasti 'Název'. V dialogovém okně 'Vybrat materiál z knihovny' je přednastaveno 'Typ materiálu: Výztužná ocel'.

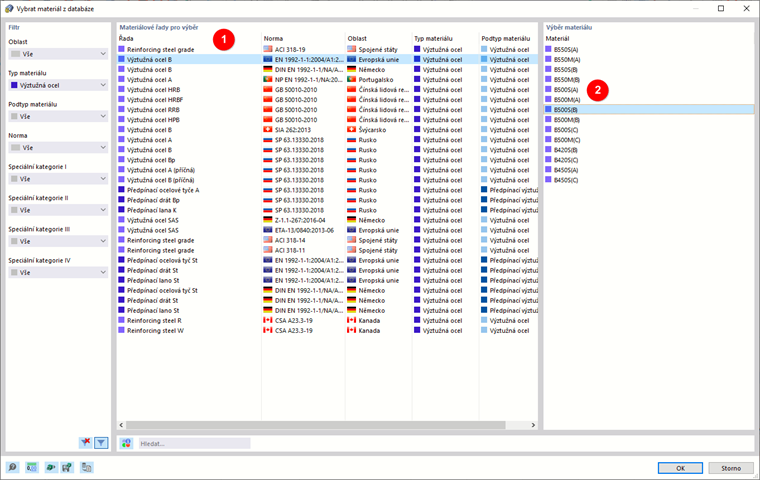

Výběr betonářské výztuže v databázi

Klikněte na řádek Výztužná ocel B v oblasti 'Řady materiálu k výběru' (1). Poté vyberte jakost oceli B500S(B) v oblasti 'Materiál k výběru' (2). Když kliknete na OK, vrátíte se do dialogového okna 'Nový materiál', kde si můžete zkontrolovat vlastnosti materiálu.

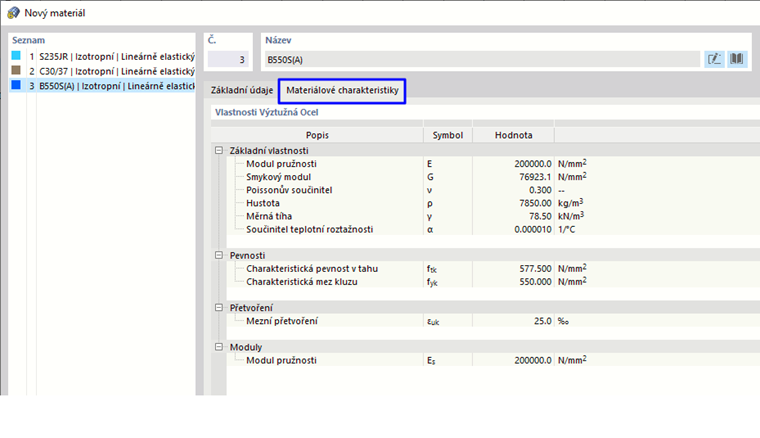

Materiálové hodnoty pro posouzení betonu

Karta Materiálové hodnoty spravuje všechny parametry relevantní pro návrh betonové konstrukce. Klikněte na OK, abyste použili nový materiál na výztuž.

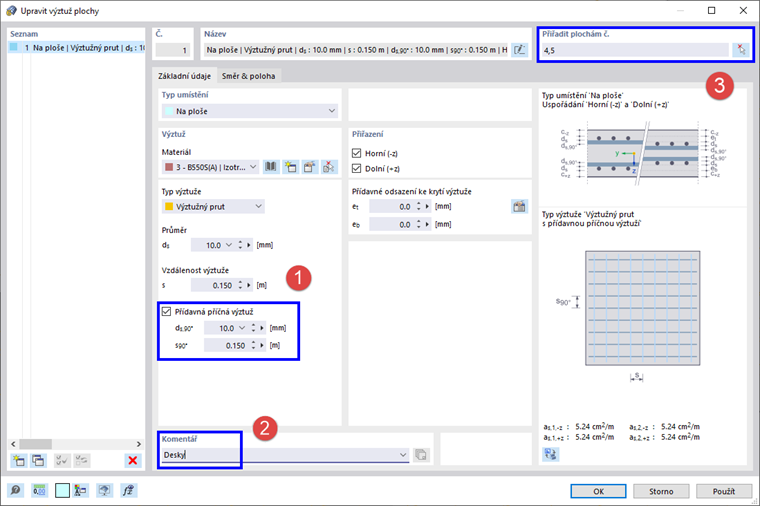

Zadání plošné výztuže

Výztuž je definována pruty s průměrem 10 mm a roztečí 15 cm. Je přiřazena k horní a dolní straně plochy. Tyto pruty představují primární (nebo hlavní) plošnou výztuž. Ve výchozím nastavení jsou orientovány rovnoběžně s osou x plochy. V závislosti na osách navržených ploch je nutné výztuž přiřazovat k ploše s rotací (viz níže).

Chcete-li přidat sekundární příčnou výztuž, vyberte možnost Dodatečná příčná výztuž (1). Průměr prutů je přednastaven na 10 mm. Zvyšte rozteč na 0,20 mm v poli 's_90°'.

V pravém dolním rohu dialogového okna jsou uvedeny hodnoty primární výztuže (5,24 cm²/m) a příčné výztuže (3,93 cm²/m).

Do pole 'Komentář' zadejte Desky (2) pro označení tohoto typu výztuže.

Pro grafické přiřazení výztuže k deskám použijte tlačítko v oblasti 'Přiřazené k plochám č.' (3). Zobrazí se pohled na model a dialogové okno 'Přiřazení ploch'.

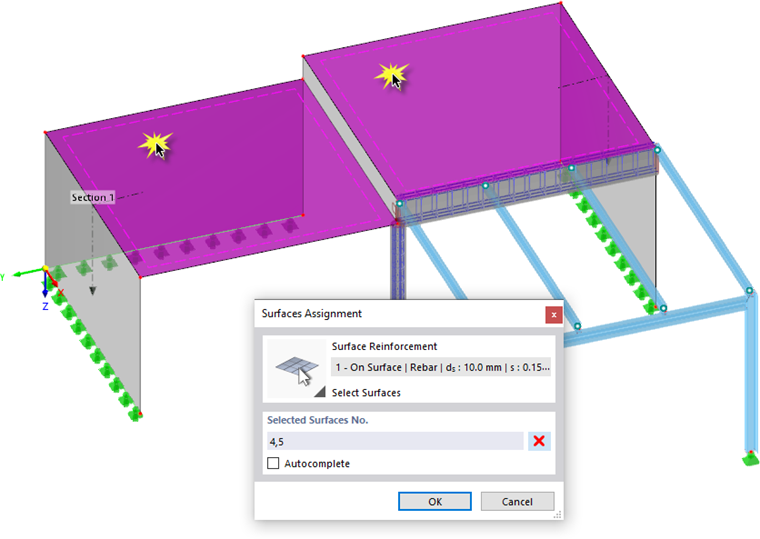

Přiřazení výztuže deskám

Vyberte dvě desky kliknutím na plochy č. 4 a 5 jednu po druhé. V případě potřeby aktivujte zobrazení 'Transparentní model' výběrem příslušné možnosti z tlačítka seznamu na nástrojové liště. Poté klikněte na OK, čímž se vrátíte do dialogového okna 'Nová plošná výztuž'.

Zavřete dialogové okno kliknutím na OK. Pruty jsou zobrazeny na dvou deskách.

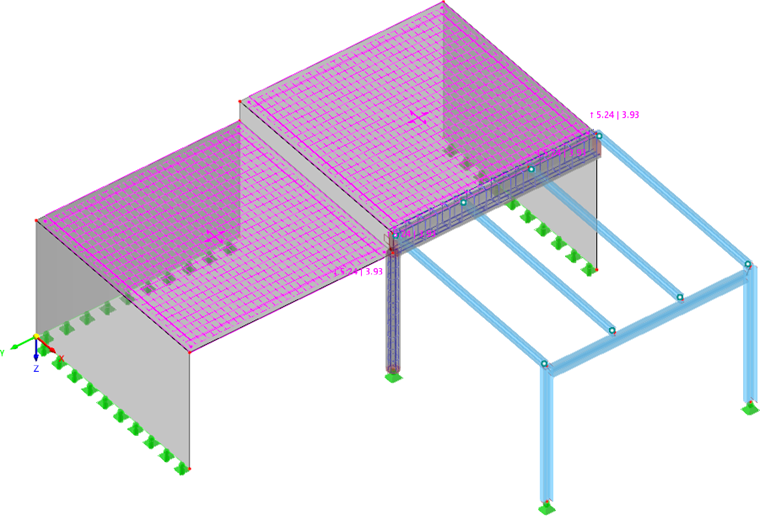

Desky se zadanou výztuží

Úprava návrhových vlastností

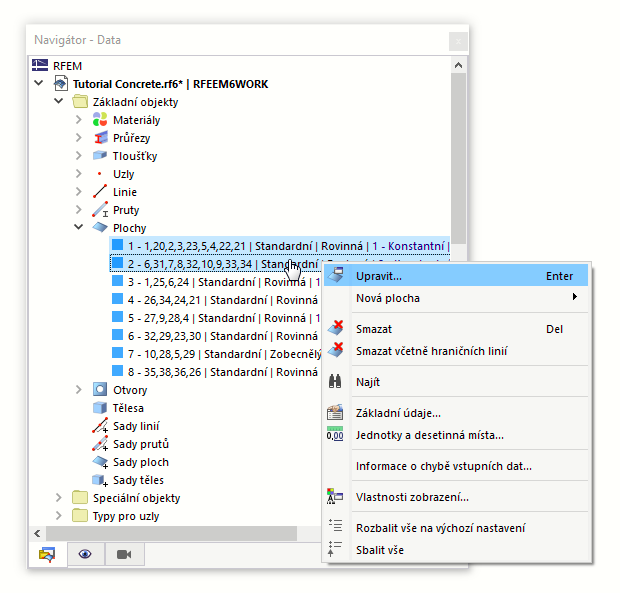

Pro kontrolu a úpravu návrhových vlastností desek zvolte plochy č. 4 a 5 v 'Navigátor - Data' jednu po druhé při držení tlačítka Ctrl. Poté klikněte pravým tlačítkem myši na jednu z vybraných ploch, abyste otevřeli kontextové menu. Vyberte možnost Upravit.

Úprava vlastností posouzení

Když jste povolili návrh v betonu v 'Základních datech' (viz obrázek  Aktivace přídavného modulu 'Návrh betonu' image), byly pro povrchy aktivovány další funkce – 'Návrhové vlastnosti'. V dialogovém okně 'Upravit plochy' jsou tak k dispozici nové karty pro kontrolu nastavení návrhu betonu.

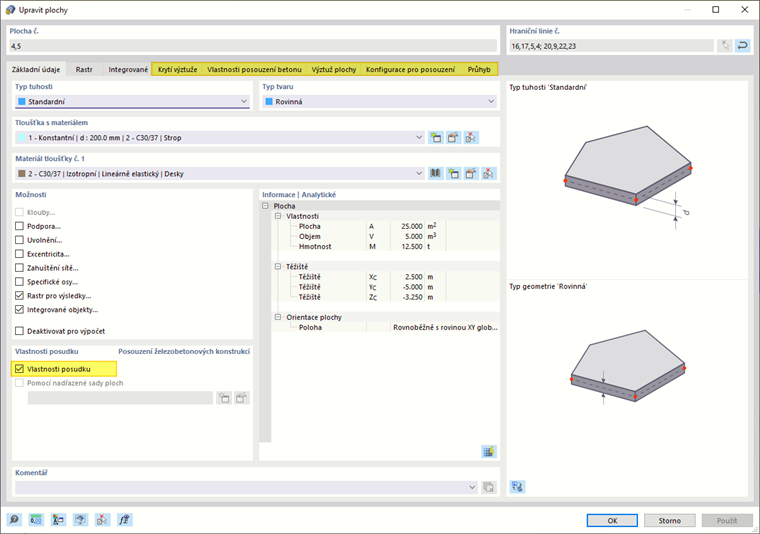

Vlastnosti posouzení pro desky se záložkami navíc

Krytí betonu

Vyberte kartu Krytí betonu.

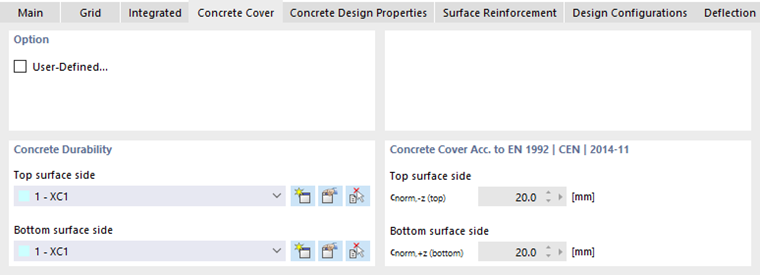

Nastavení krytí výztuže

V oblasti 'Trvanlivost betonu' je pro horní a dolní strany desek přednastavena kategorie 'XC1'. Řídí krytí betonu podle normy.

Návrhové vlastnosti betonu

Dále vyberte kartu Návrhové vlastnosti betonu.

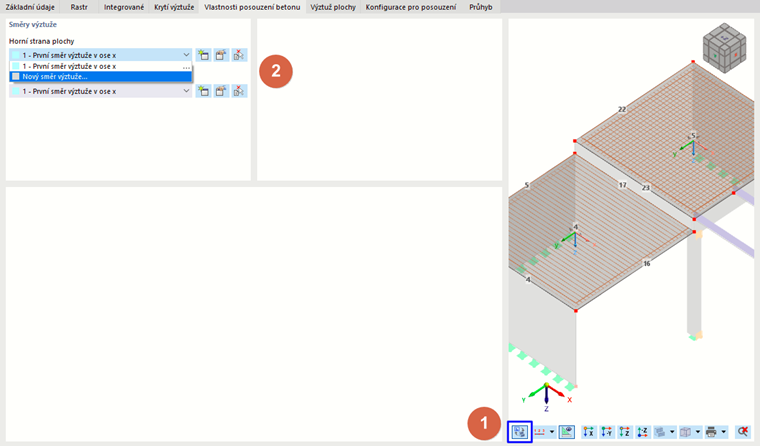

Real View pro kontrolu směru výztuže

Tato karta ovládá úhel, který definuje směr primární výztuže v každé ploše. Odkazuje se na lokální osy ploch. Chcete-li tyto osy zkontrolovat, klikněte na tlačítko v pravé dolní části (1), aby byl pohled na model zobrazen v dialogovém okně.

Když otevřete jeden z seznamů v oblasti 'Směry výztuže', najdete zde volbu 'První směr výztuže v ose x' k výběru. Protože primární směr rozponu je však rovnoběžný s osou y dvou desek, musí být vytvořen nový směr. V seznamu vyberte položku Nový směr výztuže (2) nebo klikněte na tlačítko napravo. Otevře se nové dialogové okno.

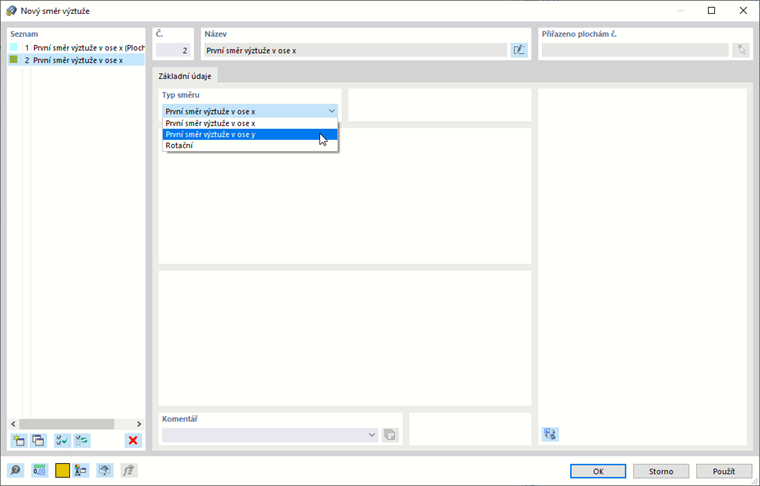

Zadání nového směru výztuže

V oblasti 'Typ směru' vyberte v seznamu možnost První směr výztuže v ose y. Klikněte na OK, abyste zavřeli dialogové okno a vrátili se na kartu 'Návrhové vlastnosti betonu'.

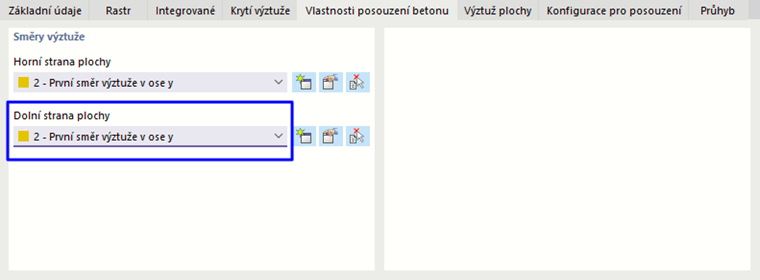

Směr výztuže pro desky

Vyberte možnost 2 - První směr výztuže v ose y také pro 'Dolní strana plochy'.

Výztuž plochy

Dále vyberte kartu Výztuž plochy.

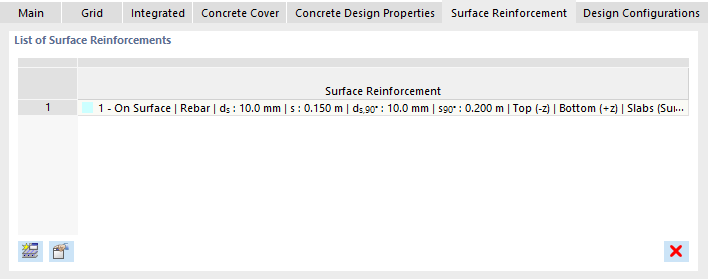

Výztuž plochy

Výztuž '1 - Na ploše | Prut | d_s : 10 mm | s : 0,150 m' je přednastavena pro desky.

Návrhové konfigurace

Na závěr vyberte kartu Návrhové konfigurace.

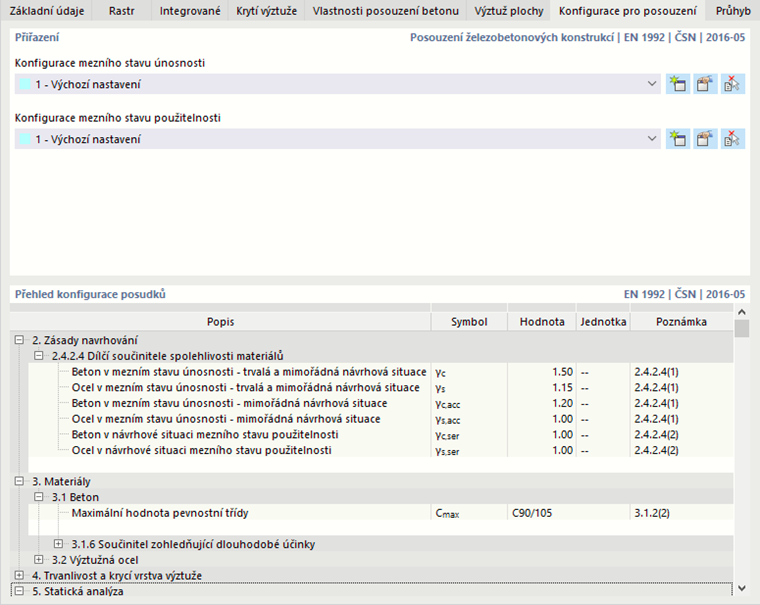

Konečná konfigurace pro desky

Konfigurační typ 'Desky' je přednastaven. Zohledňuje optimalizaci návrhových vnitřních sil a minimální výztuž desek (viz obrázek  Konečná konfigurace pro desky image).

Karta 'Deformace' není relevantní, protože návrh SLS byl deaktivován. Proto klikněte na OK, abyste použili upravené uspořádání prutů a zavřeli dialogové okno.

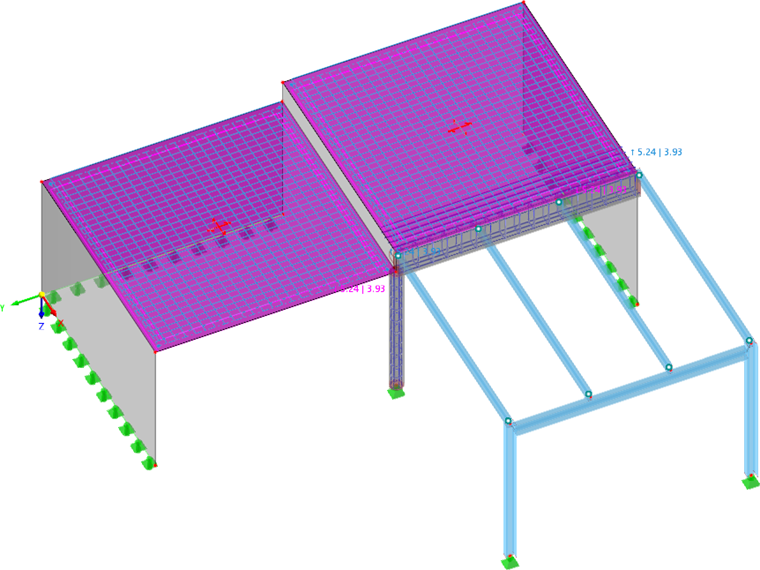

Desková výztuž
