Таблицы для железобетонных фундаментов

После расчета результатов категория таблицы Железобетонные фундаменты содержит новые подкатегории.

Просмотр расчёт бетонного фундаментов в таблицах по результатам

Данные категории с соответствующими рабочими листами описаны в следующих разделах:

• Обзор
• Геометрия фундамента
• Расчётные соотношения в узлах
• Арматура в основании (если задана)
• Определяющие результаты

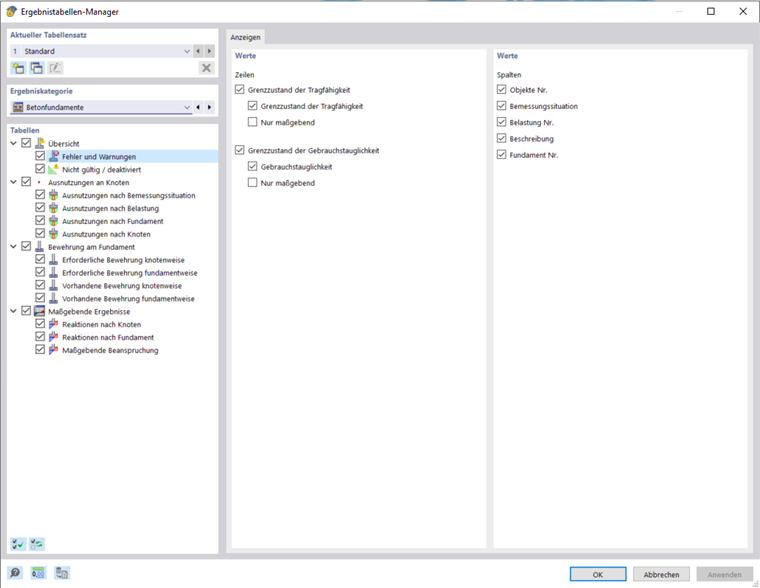

Диспетчер таблиц результатов

Вы также можете использовать чтобы открыть диалоговое окно «Менеджер таблиц результатов». Там можно выбрать, какие таблицы и вкладки будут отображаться. Кроме того, параметры для строк и столбцов видны в отдельных таблицах.

Бетонные фундаменты и управление таблицами результатов

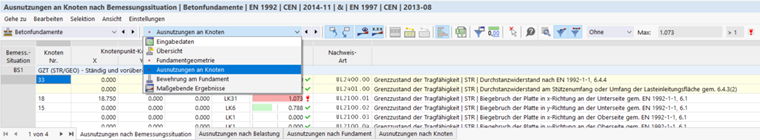

Кнопки на панели инструментов таблицы

На панели инструментов таблиц результатов имеются кнопки, которые можно использовать для изображения и оценки результатов.

кнопка	Функция
	Выбирает объект графически для отображения его результатов в таблице
	Открывает диалоговое окно Подробности расчетных проверок
	Показать или скрыть результаты расчета предельного состояния по несущей способности
	Показать или скрыть результаты расчета предельного состояния по пригодности к эксплуатации
