Категория Бетонные фундаменты управляет основными назначениями для расчёта фундаментов. Здесь вы можете проверить рассчитываемые объекты и назначить им конфигурации для геотехнического анализа и расчёта бетона.
Для работы в Таблицах доступны известные из RFEM функции, с помощью которых вы можете фильтровать таблицы результатов. Специфические таблицы категории 'Бетонные фундаменты' представлены в следующих главах.

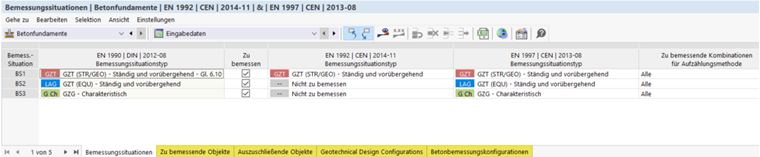

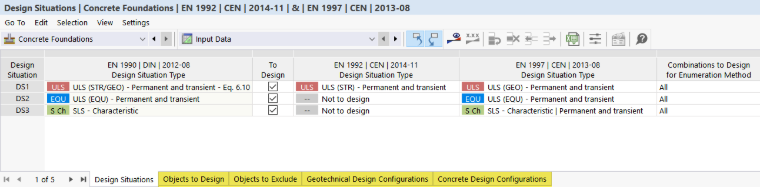

- Расчётные ситуации
- Расчитываемые объекты
- Расчётные конфигурации геотехнического анализа согласно EN 1997
- Расчётные конфигурации расчёта бетона согласно EN 1992
Кроме того, в диалоге Глобальные настройки заданы общие параметры для расчёта бетона. Этот диалог можно вызвать с помощью кнопки таблицы
или из контекстного меню элемента навигатора 'Бетонные фундаменты'.
Геотехнические расчётные конфигурации
Детальные настройки по отдельным проверкам задаются в Геотехнической расчётной конфигурации и в Конфигурации расчёта бетона. Доступны только те расчётные конфигурации, которые активированы в Глобальных настройках. Эти конфигурации в настоящее время описаны для норм Eurocode EN 1997 и EN 1992.
Расчётные конфигурации также организованы как типы. Таким образом, вы можете создавать различные типы для отдельных расчётных конфигураций и затем, например, назначать подходящие конфигурации фундаменту на вкладке 'Геотехническая конфигурация'.
Выберите из списка существующую конфигурацию или создайте новую. С помощью кнопки
вы также можете создать новую конфигурацию. С помощью кнопки
вы можете графически перенять конфигурацию от другого объекта. С помощью кнопки
вы можете редактировать выбранную расчётную конфигурацию.
Управление расчётными конфигурациями
В диалоге Редактировать геотехническую расчётную конфигурацию в 'Списке' вы видите все конфигурации предельного состояния, имеющиеся в модели. С помощью кнопки
вы можете создать новую конфигурацию, основанную на стандартных значениях
Нормы
. С помощью кнопки
вы можете копировать выбранную конфигурацию, с помощью кнопки
— удалить выбранную конфигурацию.
Назначить расчётную конфигурацию
Аналогично Типам для фундаментов вы можете назначать конфигурацию объектам по отдельности. Для этого у вас есть различные возможности:
- Назначение с помощью кнопки
справа вверху в диалоге Редактировать геотехническую конфигурацию - Назначение в таблице ввода бетонных фундаментов для конфигураций (см. рисунок Назначение геотехнической конфигурации через таблицу)
- Назначение через список в диалоге редактирования объекта
Если, например, вы не хотите выполнять для отдельных фундаментов геотехническую проверку, просто не назначайте этим фундаментам геотехническую конфигурацию.
