Вкладка Блочная арматура позволяет определить арматуру стакана. Горизонтальные и вертикальные хомуты вводятся отдельно.
Расположение арматуры зависит от состояния поверхности внутренней стороны стакана. Ввод двух видов арматуры будет объяснен в подглавах.

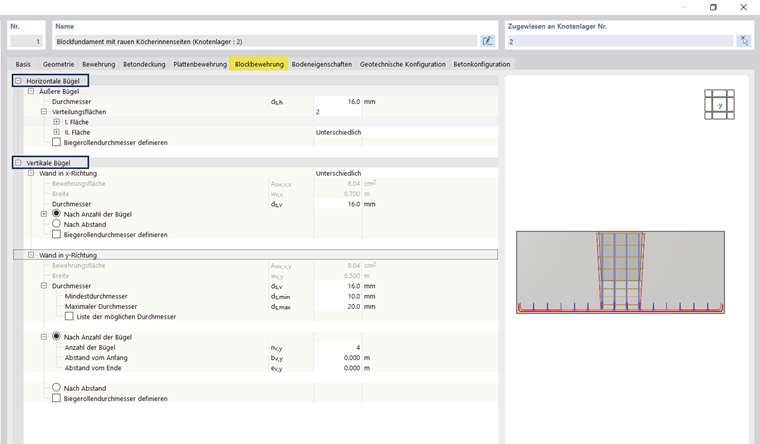

Блочный фундамент с шероховатыми внутренними сторонами стакана
- Вертикальная арматура
Определяющий момент для расчета вертикальной арматуры вычисляется по следующей формуле:
Для расчета требуемой площади поперечного сечения стальной вертикальной арматуры необходима ширина вспомогательной балки. Она вычисляется следующим образом: Затем определяется допустимый момент MRd, который больше, чем предельный момент Mзнач. Из этого определяется требуемое поперечное сечение стали.
- Горизонтальная арматура
Требуемое поперечное сечение стали горизонтальных хомутов Bu соответствует большему значению арматур, определенных для двух вертикальных направлений.

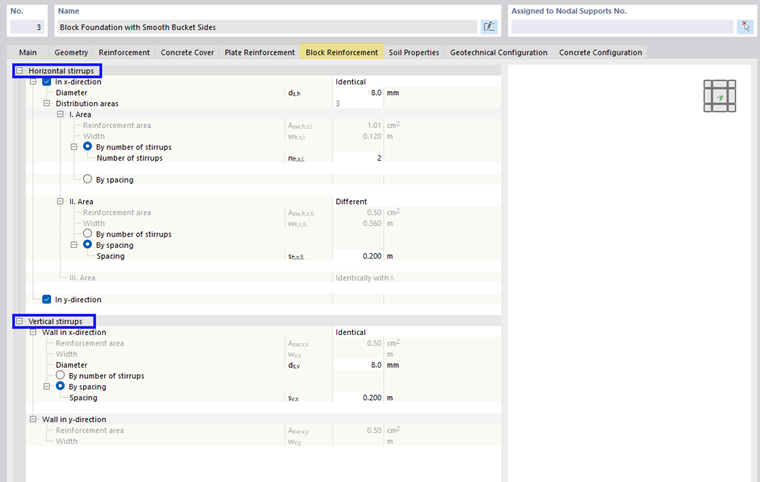

Блочный фундамент с гладкими внутренними сторонами стакана
Блочный фундамент с гладкими внутренними сторонами стакана имеет такой же принцип, как и стаканные фундаменты с гладкими внутренними сторонами стакана.
- Основной принцип: Внутренние усилия в блочном фундаменте
Передача нагрузки между вмонтированной колонной и телом фундамента осуществляется через горизонтальную пару сил. Момент M, вызванный изгибающим моментом, а также горизонтальная сила H, разлагаются на две противоположно направленные силы Ho (вверху) и Hu (внизу):
Эти силы действуют в противоположных направлениях и должны передаваться в бетонный блок посредством арматуры.- Горизонтальная арматура
В горизонтальной плоскости фундамент рассматривается как каркасная система с сжимающими и растягивающими элементами. Это приводит к определению требуемой горизонтальной тяговой силы, которую необходимо обеспечить арматурой, исходя из угла наклона сжимающих элементов:
- Вертикальная арматура
Вертикальная компонента силы Ho создает силы раскалывающего и крайового растяжения вдоль стенки стакана. Обычно силы раскола настолько малы, что их влияние можно пренебречь:
