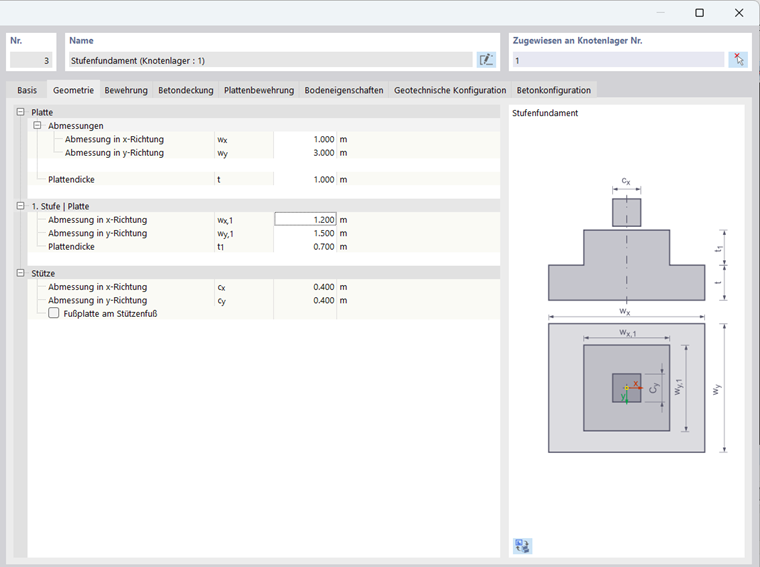

На вкладке «Геометрия» задаются размеры фундаментной плиты, уступа и колонны.
Плита
| Variable | Обозначение |
|---|---|
| wx / wy | Размер фундаментной плиты в x- или y-направлении |
| t | Толщина фундаментной плиты |
1-й уступ
| Variable | Обозначение |
|---|---|
| wx,1 / wy,1 | Размер уступа в x- или y-направлении |
| t1 | Высота уступа |
Поворот фундамента через узловую опору
Поворот фундамента вокруг оси Z выполняется через локальную систему координат соответствующей узловой опоры.

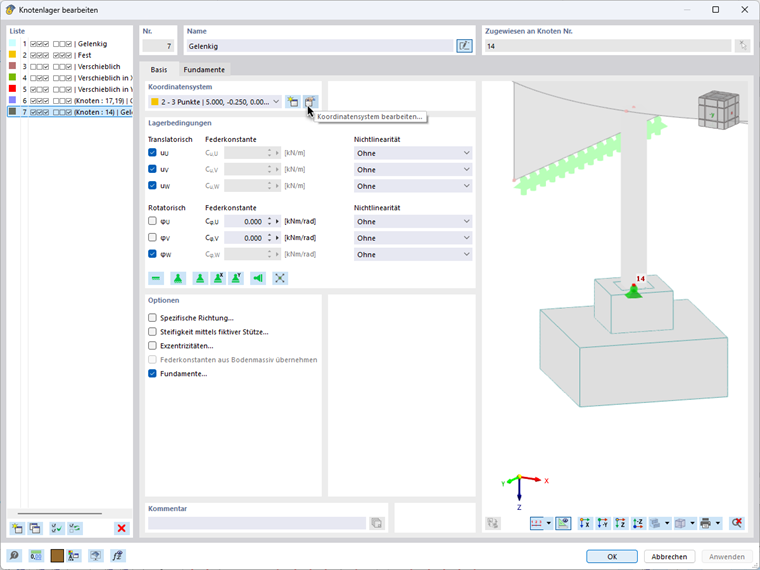

Для этого необходимо создать пользовательскую локальную систему координат и назначить ее узловой опоре.
Фундамент принимает ориентацию этой локальной системы координат. Прямой поворот фундамента не предусмотрен. Условием применения является то, что локальная ось Z узловой опоры должна быть параллельна глобальной оси Z.
Ориентация колонны не влияет на ориентацию фундамента. Поворот колонны вокруг глобальной оси Z может выполняться независимо от фундамента и не является обязательным для расчета фундамента, при этом для использования фундаментов предполагается ориентация колонны параллельно глобальной оси Z.
