Однослойный грунт

Если вы выбираете тип определения = однослойный, учитывается только один слой грунта.

  • Грунтовый слой под фундаментной плитой

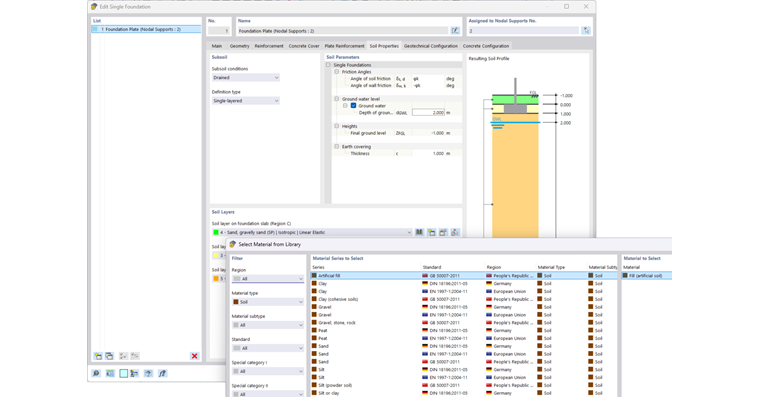

Выберите материал грунта под фундаментной плитой. Через кнопку база данных вы получите доступ к библиотеке материалов грунта.

Выбор грунтов для бетонного фундамента в библиотеке материалов ПО проектирования.
Бетонные фундаменты и выбор грунта
  • Грунтовый слой рядом с фундаментной плитой

Здесь вы можете определить грунт, который покрывает фундаментную плиту. Этот слой также может быть оставлен пустым.

  • Грунтовый слой на фундаментной плите

Если на фундаментной плите есть насыпь, вы можете ввести здесь соответствующий материал грунта насыпи.

  • Толщина насыпи

Если есть насыпь, необходимо ввести её толщину c.

  • Грунтовые воды

Для учета воздействия грунтовых вод необходимо задать глубину уровня грунтовых вод dGWL.

Важный

Для того чтобы собственный вес насыпи и грунтовые воды учитывались при расчете проверок, необходимо в нагрузочном случае активировать опцию собственный вес для фундаментов. Затем можно в закладке Бетонные фундаменты установить галочки на Активная насыпь и Активные грунтовые воды.

Рекомендуется для грунтовых вод установить категорию воздействия нагрузочного случая на Постоянная/Полезная нагрузка 1.В, и учитывать грунтовые воды независимо от собственного веса модели, а также от собственного веса фундамента и насыпи, так как грунтовые воды могут оказывать положительное воздействие на геотехнические проверки.

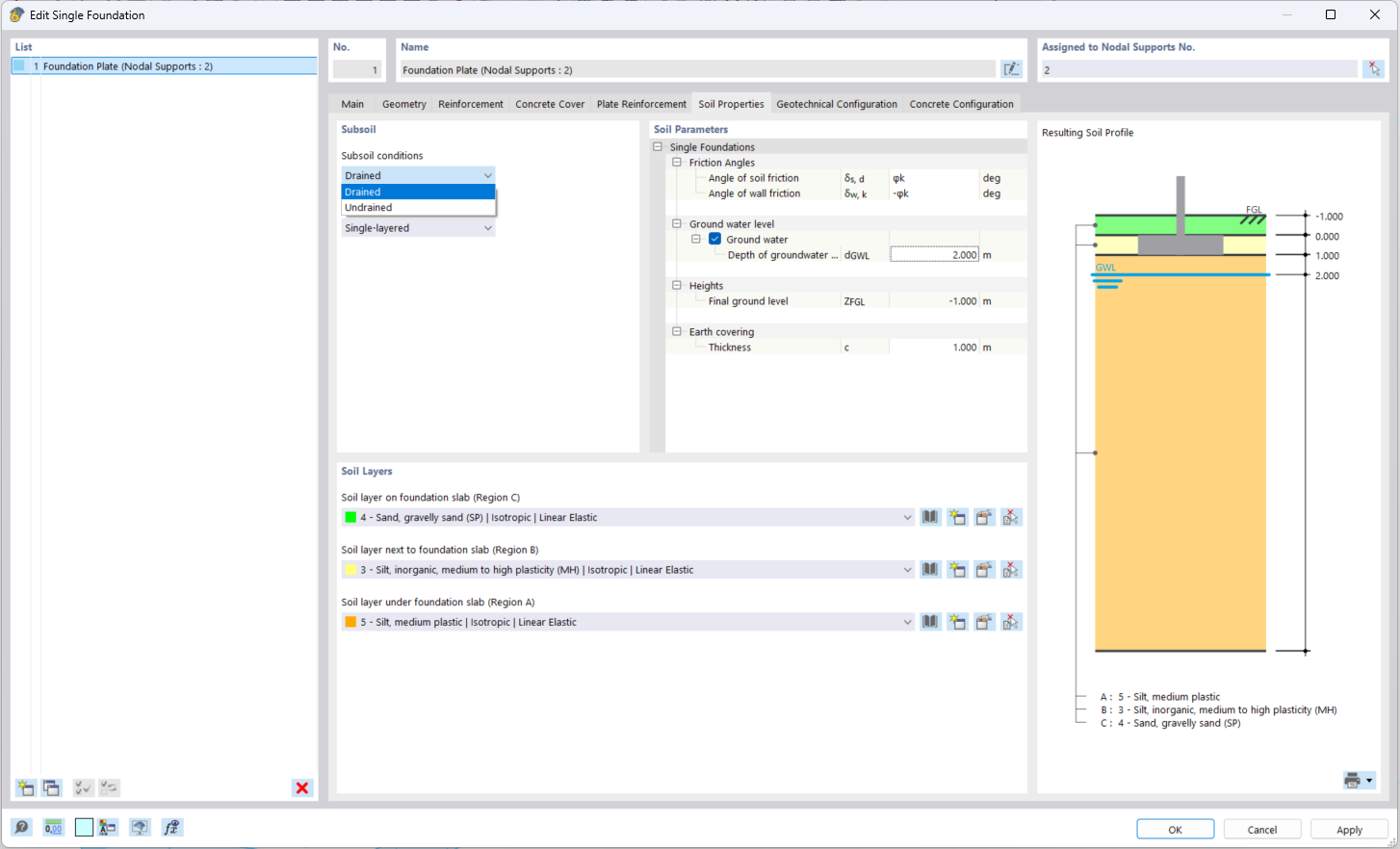

Фундаментная плита с учётом характеристик грунта, применение геотехнических параметров
Плитный фундамент с пользовательскими характеристиками грунта

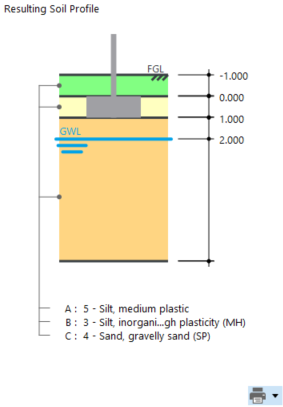

Грунтовый профиль отображается графически в разделе Результирующий грунтовый профиль. Графика содержит материал слоя и толщину слоя, а также уровень грунтовых вод.

Анализ нагрузки на бетонный фундамент с результирующим профилем грунта в исследовании строительных конструкций.
Итоговый анализ профиля грунта и нагрузок на фундамент

Чтобы распечатать это изображение в отчет документа, нажмите на кнопку Распечатать сразу . Откроется список параметров печати. Нажмите на В отчет документа.
