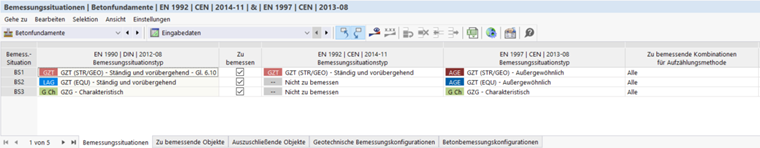

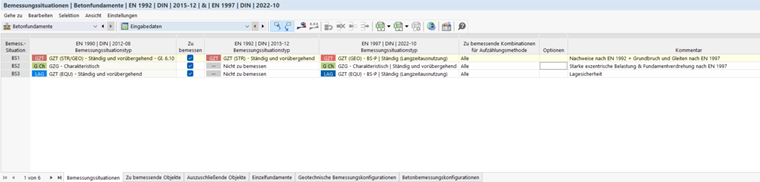

В таблице Расчётные ситуации категории 'Бетонные фундаменты' перечислены все расчётные ситуации, определённые для модели. Для назначения типов расчётных ситуаций для бетонных фундаментов актуальны две нормы:
- EN 1992 для расчёта бетона
- EN 1997 для геотехнических проверок
Расчётные ситуации описаны в главе Расчётные ситуации руководства RFEM.
Проверки согласно EN 1992 и EN 1997 распределяются по разным расчётным ситуациям в зависимости от предельного состояния:
| Расчётная ситуация | Выполняемые проверки |
|---|---|
| РС1 – ПСН (STR/GEO), Формула 6.10 | Проверки по EN-1992 (изгиб, продавливание, сопротивление сдвигу, минимальное армирование и др.), а также проверка несущей способности основания и скольжения согласно EN 1997 |
| РС2 – ПСЭ характеристическое | Сильное внецентренное нагружение и поворот фундамента (ограничение раскрытия шва) согласно EN 1997 |
| РС3 – ПСН (EQU) | Статическое равновесие (равновесие фундаментного тела) согласно EN 1997 |
Выбор расчётных ситуаций для бетонных фундаментов

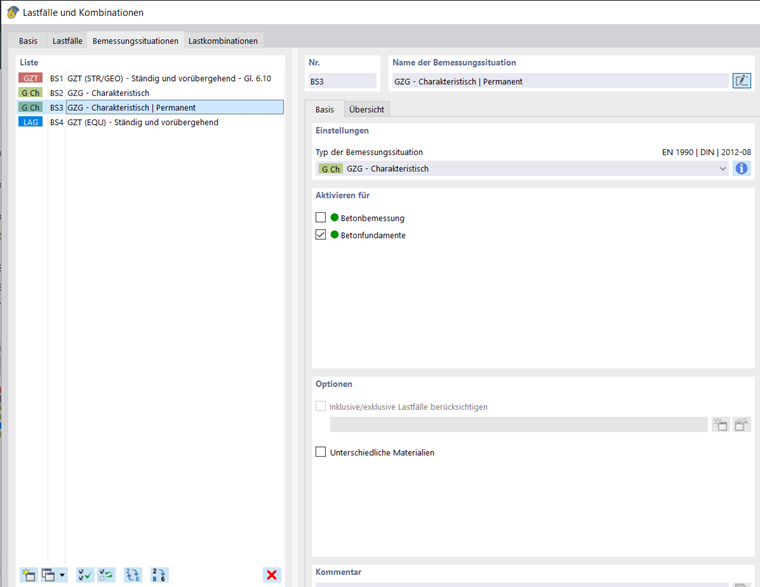

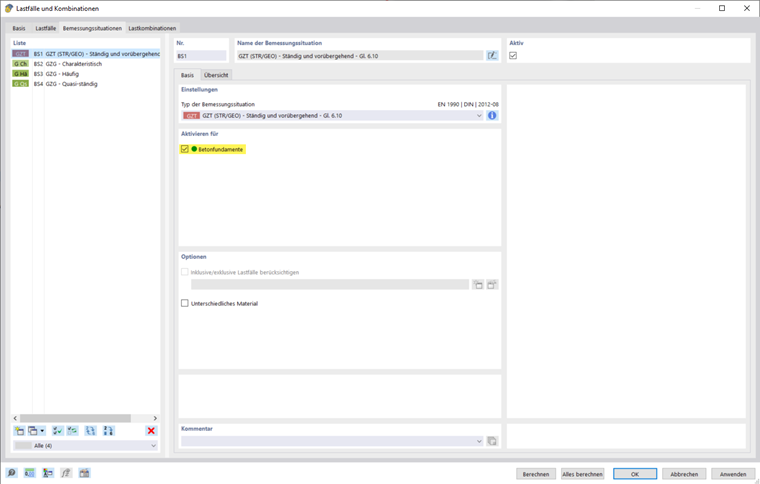

Флажок 'Рассчитывать' по умолчанию активирован для всех расчётных ситуаций. Таким образом, все расчётные ситуации учитываются при проверках бетонных фундаментов. Если снять флажок, соответствующая расчётная ситуация будет деактивирована для расчёта бетона, и проверки для этой расчётной ситуации выполняться не будут.
Настройки в таблице синхронизированы с параметрами расчётных ситуаций в диалоговом окне 'Случаи нагрузки и сочетания'.
Собственный вес бетонных фундаментов

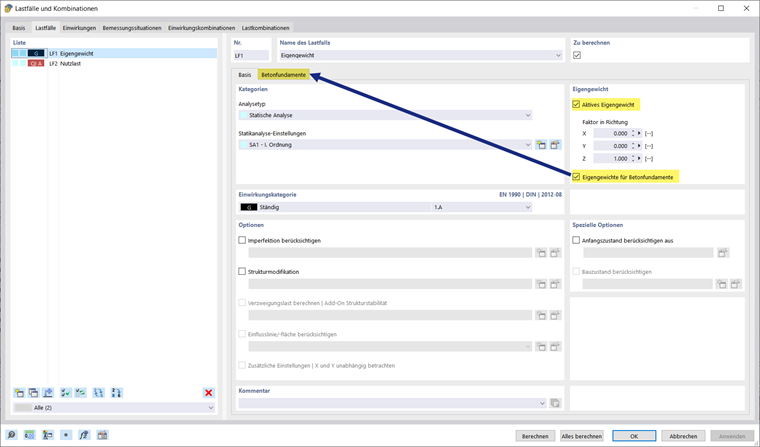

На вкладке 'Случаи нагрузки' диалогового окна 'Случаи нагрузки и сочетания' можно для каждого случая нагрузки определить, следует ли и каким образом учитывать собственный вес бетонного фундамента. Для этого в разделе 'Собственный вес' отметьте опцию Собственный вес бетонных фундаментов. Будет добавлена вкладка Бетонные фундаменты.

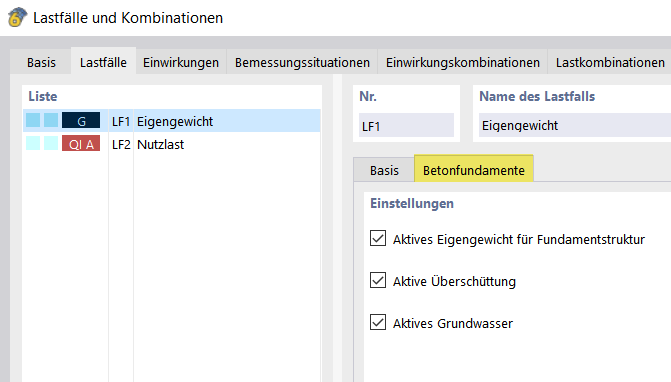

На вкладке 'Бетонные фундаменты' можно указать, следует ли учитывать собственный вес конструкции фундамента, обратной засыпки и грунтовых вод.
Если обратная засыпка и грунтовые воды активированы, а их свойства заданы в диалоговом окне Свойства грунта, соответствующие нагрузки будут созданы автоматически. Если они отключены, их необходимо, при необходимости, задать вручную как дополнительные нагрузки на фундамент. Пояснения по этому поводу приведены в разделах Обратная засыпка и Грунтовые воды.

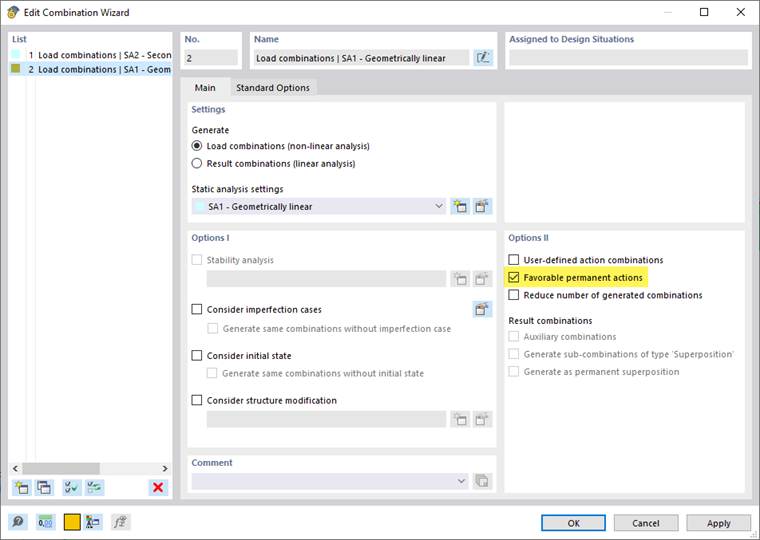

Чтобы собственный вес в предельном состоянии по несущей способности также сочетался с частичным коэффициентом надежности 1,0, активируйте в Мастере комбинаторики в разделе 'Опции II' флажок Благоприятные постоянные воздействия.
Расчётная ситуация для проверки устойчивости против скольжения
При проверке на скольжение вертикальная нагрузка оказывает стабилизирующее действие (создаёт трение в подошве фундамента). Благоприятно действующая нагрузка не должна факторизоваться коэффициентами ПСН, так как это искусственно увеличило бы сопротивление скольжению и привело бы к небезопасному результату. Поэтому вертикальная сила должна приниматься с её характеристическим (нефакторизованным) значением.

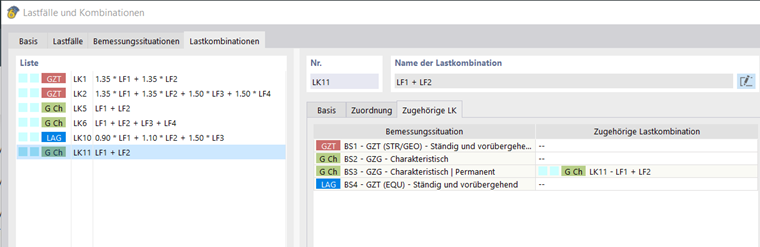

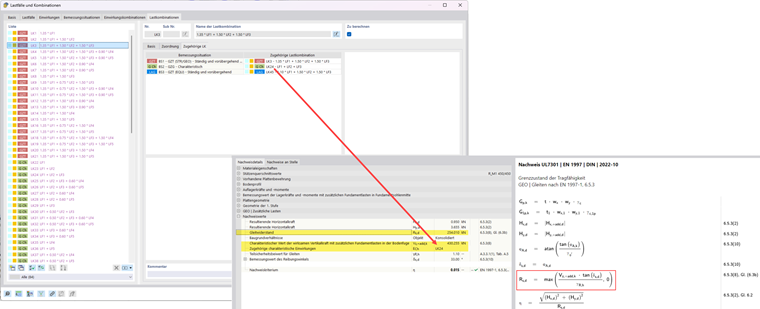

Чтобы модуль мог определить это значение, каждому сочетанию нагрузок ПСН необходимо назначить соответствующее характеристическое воздействие:

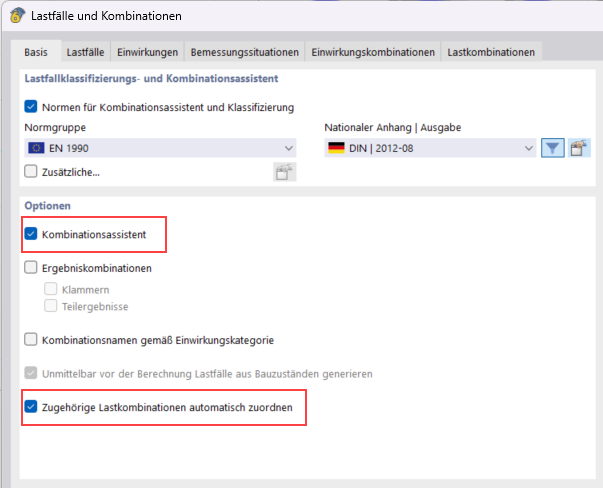

При использовании Мастера комбинаторики нагрузок соответствующие сочетания нагрузок назначаются автоматически.
