Защитный слой бетона

На вкладке Защитный слой бетона задайте защитный слой бетона для армированного ступенчатого фундамента.

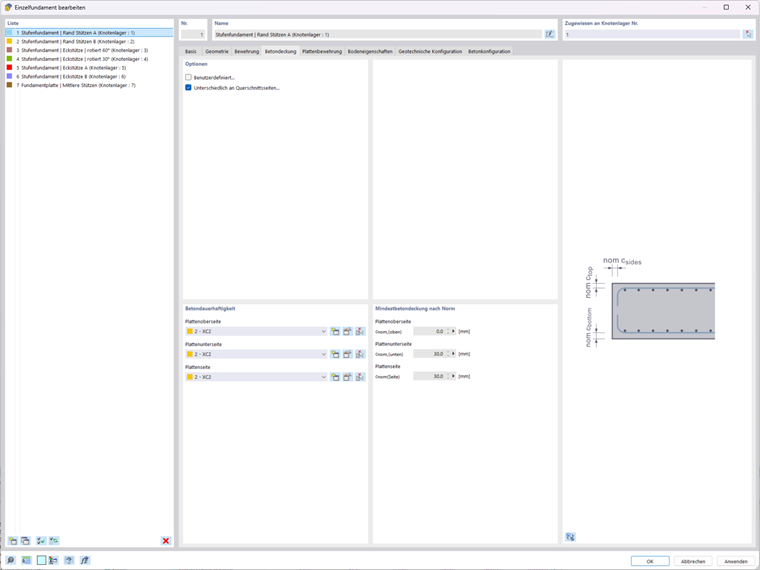

Stufenfundament | Защитный слой бетона

Параметры

С помощью флажков в области Параметры можно управлять определением защитного слоя бетона:

• Пользовательский: Установите этот флажок, чтобы ввести номинальный защитный слой бетона c_nom для всех сторон вручную, независимо от норм. Если флажок снят, защитный слой бетона определяется программой.
• Разный на сторонах сечения: Установите этот флажок, если вы хотите задать разные классы воздействия и минимальные защитные слои бетона для верхней стороны плиты, нижней стороны плиты и боковой стороны плиты. Это относится как к пользовательскому вводу, так и к автоматическому определению. Если флажок не активен, на всех сторонах применяется одинаковый защитный слой бетона.

Долговечность бетона

В этом разделе вы назначаете класс воздействия для каждой стороны фундамента. Классы воздействия являются основой для нормативного определения минимального защитного слоя бетона. Верхняя сторона плиты: Класс воздействия верхней стороны тела фундамента Нижняя сторона плиты: Класс воздействия нижней стороны тела фундамента (контактная поверхность с грунтовым основанием) Боковая сторона плиты: Класс воздействия боковых поверхностей тела фундамента

Классы воздействия можно выбирать из списков или управлять ими с помощью кнопок справа от них.

Минимальный защитный слой бетона по норме

Значения в этой области отображают нормативный номинальный защитный слой бетона c_nom для каждой стороны фундамента. Результаты зависят от выбранного класса воздействия и нормы проектирования. Верхняя сторона плиты: Номинальный защитный слой бетона на верхней стороне c_{nom,(верх)} Нижняя сторона плиты: Номинальный защитный слой бетона на нижней стороне c_nom,(низ) Боковая сторона плиты: Номинальный защитный слой бетона на боковых поверхностях c_nom,(бок)

На рисунке справа показано расположение трех размеров защитного слоя бетона в поперечном сечении фундамента.
