Вкладка Свойства грунта позволяет вводить основные параметры для моделирования грунта. Эти настройки применяются вне зависимости от того, определён ли грунт как однослойный или многослойный.
Основание
В этом разделе вы можете вручную задать специфические параметры грунта. Возможные варианты ввода включают:

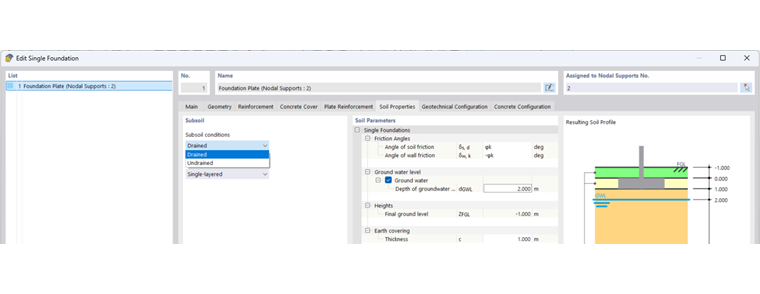

Условия основания
В списке можно выбрать между консолидационными и неконсолированными условиями основания.

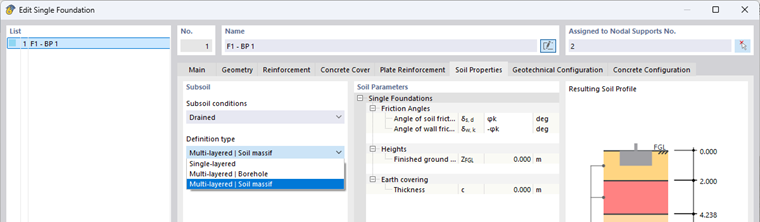

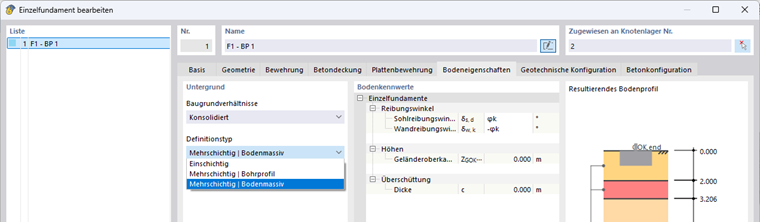

Тип определения
Тип определения задаёт способ моделирования состава грунта для геотехнического расчёта. Он выбирается непосредственно в свойствах грунта. Доступны следующие варианты:
- Однослойный грунт: Основание состоит из одного гомогенного слоя. Параметры, такие как толщина и материал, задаются вручную.
- Многослойный грунт - буровой профиль: Слои грунта автоматически берутся из приложенного бурового профиля.
- Многослойный грунт - массив грунта: Слои грунта автоматически берутся из приложенного массива грунта, чтобы каждому фундаменту автоматически был назначен правильный слой грунта.
Параметры грунта
Следующие параметры описывают геотехнические свойства грунта и формируют основу для расчёта бетонных фундаментов.

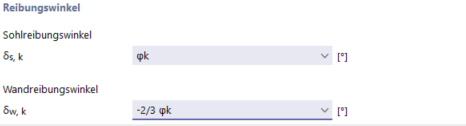

Угол трения
- Угол трения щели δs,k
Здесь вы можете задать угол трения между подошвой фундамента и грунтом. Доступны следующие варианты:
- φk для монолитного фундамента
- 2/3 φk для гладкого железобетонного фундамента
- Угол трения стены δw,k
Угол трения стены задаёт угол трения для боковых стенок фундамента. Варианты включают:
- -φk: необработанная фундаментная стенка
- -2/3φk: шероховатая фундаментная стенка
- 0: Гладкая фундаментная стенка

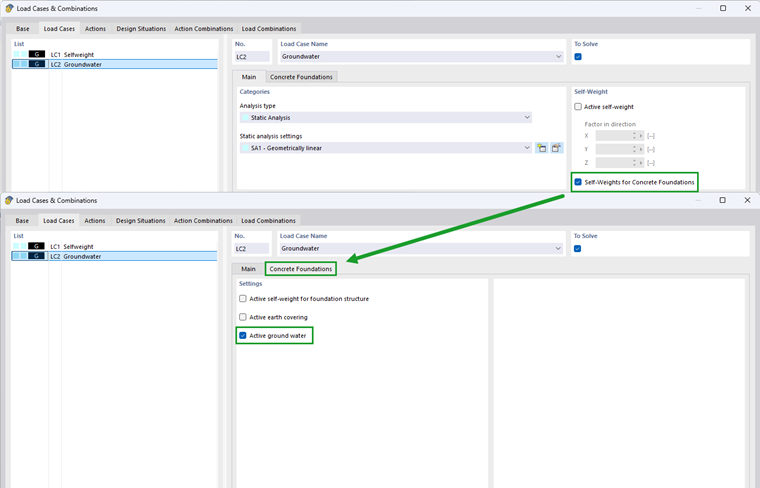

Подземные воды
Влияние подземных вод может учитываться двумя способами в зависимости от типа определения:
- Однослойный грунт: Активируйте кнопку подземных вод, чтобы учитывать влияние подземных вод. Необходимо ввести глубину уровня подземных вод в поле dGWL.
- Многослойный грунт - буровой профиль/Многослойный грунт - массив грунта: Уровень подземных вод автоматически берется из бурового профиля, если буровой профиль содержит уровень подземных вод.

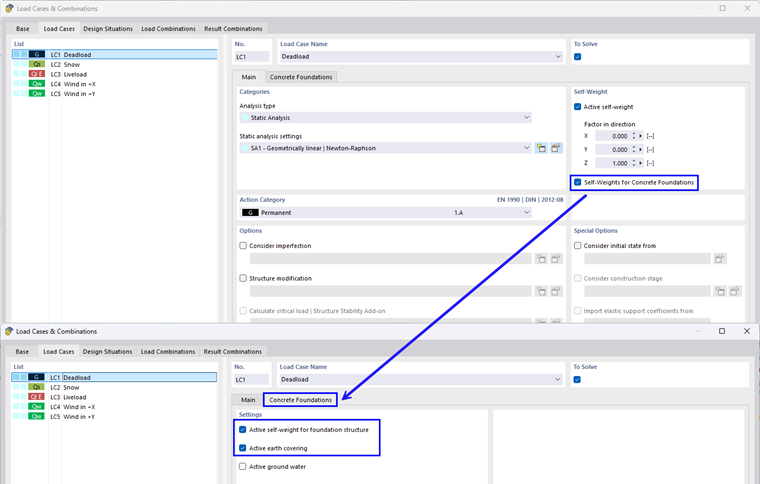

Покрытие
Покрытие обозначает слой грунта или материала выше уровня верхушки фундамента.
- Однослойный грунт: Толщина c вводится вручную, если должно учитываться покрытие.
- Многослойный грунт - буровой профиль/Многослойный грунт - массив грунта: Если заданная структура грунта содержит покрытие, RFEM автоматически рассчитывает эффективную толщину покрытия из многослойной модели. Здесь ручной ввод не требуется.
