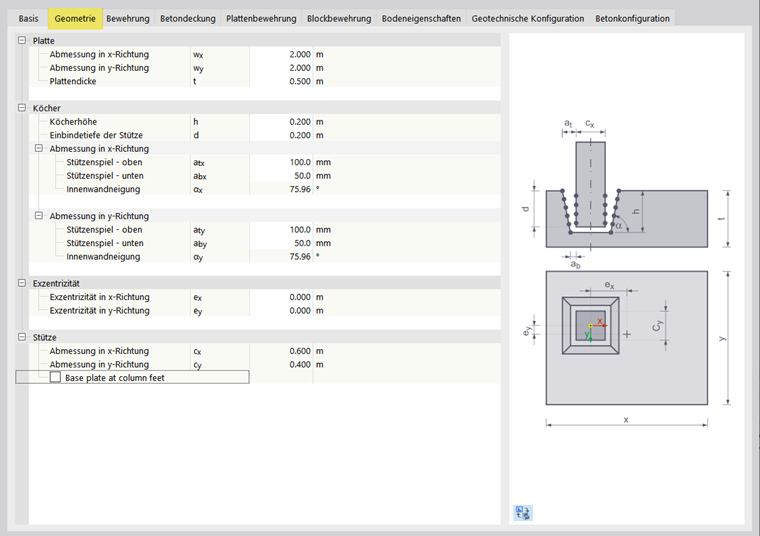

Вкладка Геометрия управляет размерами фундаментной плиты и стакана.
Вы можете задать геометрию плиты и стакана с помощью параметров.
| Переменная | Обозначение |
|---|---|
| wx | Размер фундаментной плиты в x-направлении |
| wy | Размер фундаментной плиты в y-направлении |
| t | Толщина фундаментной плиты |
| h | Высота стакана |
| d | Глубина заделки стойки |
| atx / aty | Зазор стойки сверху в x- соответственно y-направлении |
| abx / aby | Зазор стойки снизу в x- соответственно y-направлении |
| ex / ey | Эксцентриситет в x- соответственно y-направлении |
| cx / cx | Размер стойки в x- соответственно y-направлении |
Минимальные размеры
Следует соблюдать следующие минимальные размеры:
|
d |
Глубина заделки колонны |
|
ctop |
Защитный слой бетона сверху |
|
cbottom |
Нижний защитный слой бетона |
|
t |
Толщина плиты |
|
atx,y |
Допуск колонны вдоль x или y |
|
ex,y |
Эксцентриситет в направлении x или y |
|
cx,y |
Размер колонны в направлении x или y |
|
tmin |
Минимальная толщина плиты |
|
wx,y |
Размер плиты в направлении x и y |
Поворот фундамента через узловую опору
Поворот фундамента вокруг оси Z выполняется через локальную систему координат соответствующей узловой опоры.
Для этого необходимо создать пользовательскую локальную систему координат и назначить её узловой опоре.
Фундамент принимает ориентацию этой локальной системы координат. Прямой поворот фундамента не предусмотрен. Условием применения является то, что локальная ось Z узловой опоры должна быть параллельна глобальной оси Z.
Ориентация стойки не влияет на ориентацию фундамента. Поворот стойки вокруг глобальной оси Z может выполняться независимо от фундамента и не является обязательным для расчета фундамента, при этом для использования фундаментов требуется, чтобы стойка была ориентирована параллельно глобальной оси Z.
