Категория Продавливание управляет параметрами, необходимыми для расчетов на продавливание.
Критический периметр определяется путем итерационного расчета. Если установить флажок «Определять итерационный периметр для фундамента», можно вручную задать расстояние до площади приложения нагрузки lw,it.
kred — это коэффициент для учета разгружающего реактивного давления грунта внутри конуса продавливания. Этот коэффициент определяет, какой процент реактивного давления грунта в конусе продавливания учитывается как разгружающий при расчете результирующей поперечной силы. Значение kred = 1,00 означает, что реактивное давление грунта внутри конуса продавливания учитывается полностью и, таким образом, оказывает максимальное разгружающее действие. Значение меньше 1,00 соответственно уменьшает учитываемое реактивное давление грунта, что приводит к более высокой результирующей поперечной силе.
Параметр β может быть определен различными способами. В списке доступны для выбора три опции. Коэффициент увеличения нагрузки может быть определен в предположении полностью пластического распределения касательных напряжений согласно EN 1992-1-1 [1] 6.4.3(3) или из постоянных коэффициентов согласно 6.4.3(6). Кроме того, существует возможность ввести значение, определяемое пользователем.

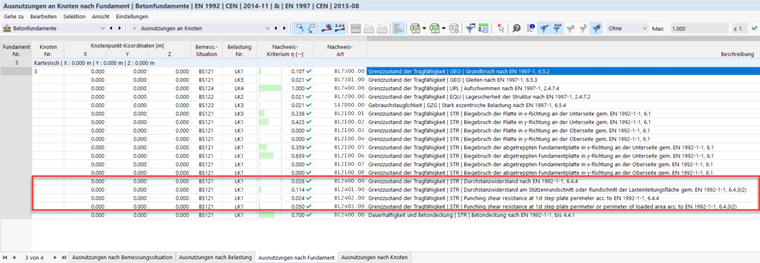

Ступенчатые фундаменты | Расчет на продавливание
Для ступенчатого фундамента выполняются два отдельных расчета на продавливание: один на первой ступени и один на фундаментной плите.
Расчет на фундаментной плите Первый расчет на продавливание относится к фундаментной плите. Площадью приложения нагрузки является поперечное сечение колонны. Поэтому критический периметр строится на определенном расстоянии от края колонны и охватывает только область непосредственно вокруг колонны.
Расчет на первой ступени Второй расчет относится к первой ступени. Колонна сначала передает свою нагрузку на первую ступень, прежде чем та распределит нагрузку по площади на фундаментную плиту. Таким образом, определяющей площадью приложения нагрузки является не поперечное сечение колонны, а площадь основания первой ступени.
