В данном руководстве описывается аддон «Бетонный фундамент» для программ RFEM 6 и RSTAB 9. Поскольку ввод и функции расчета фундаментов в обеих программах идентичны, описание аддона приведено только для RFEM. Пояснения также применимы к расчету фундаментов в RSTAB.

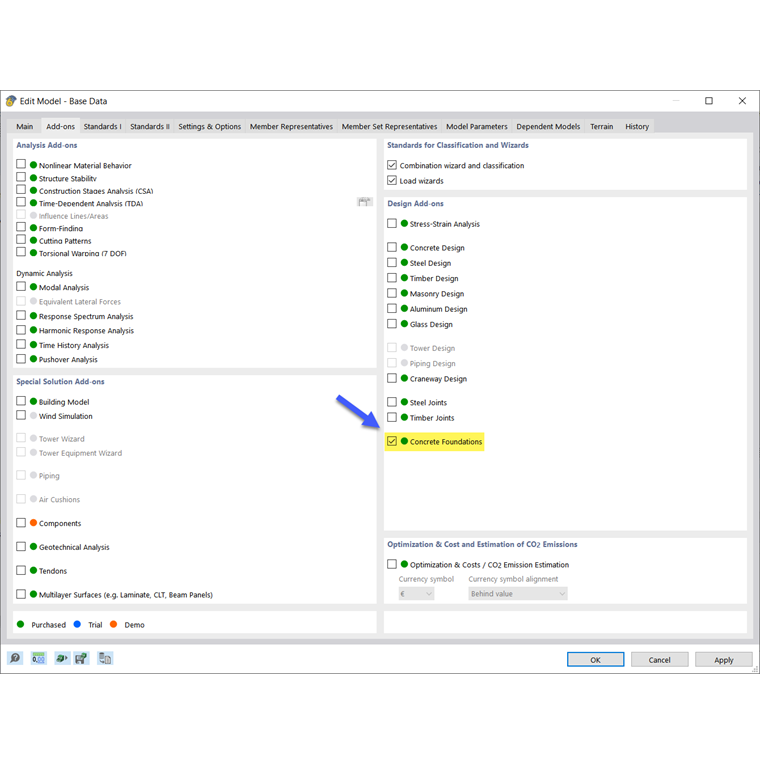

Вы можете активировать или деактивировать использование расчетного аддона во вкладке Аддоны «Основных данных модели».
.png?mw=760&hash=3f0357405decedd3ad7b27ec7fc84d1e4911d59e)
Зеленая точка перед названием аддона означает, что у вас имеется лицензия. Оранжевая или синяя точка указывает на то, что вы можете использовать аддон только как демо- или пробную версию, и объем функций ограничен.
Во вкладке Нормативы I основных данных вы можете выбрать нормативы категорий «Расчёт железобетонных конструкций» и «Геотехнический расчёт», которые должны использоваться для бетонных фундаментов (см. также главу Нормативы I руководства по RFEM). Диалоговые окна ввода для бетонных фундаментов автоматически адаптируются к этим нормативам.
Актуальные доступные нормы проектирования и обзор объема функций можно найти в описании продукта расчета фундаментов.
Если вы активировали аддон и задали нормативы, пользовательский интерфейс расширяется за счет новых записей в навигаторе, таблицах и диалоговых окнах. Таким образом, параметры бетонных фундаментов полностью интегрированы в пользовательский интерфейс программ RFEM или RSTAB.
