Создание одиночного фундамента

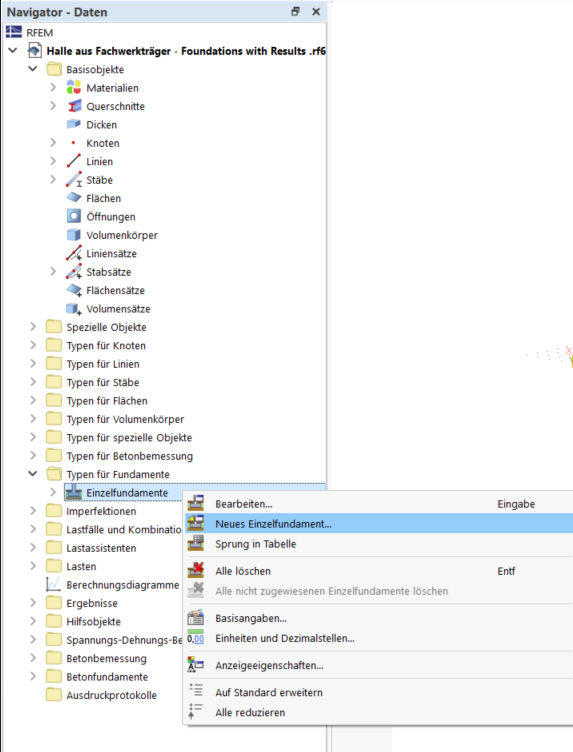

В Навигаторе в категории Типы для фундаментов у вас есть возможность создавать одиночные фундаменты. При создании нового фундамента открывается диалоговое окно Новый одиночный фундамент.

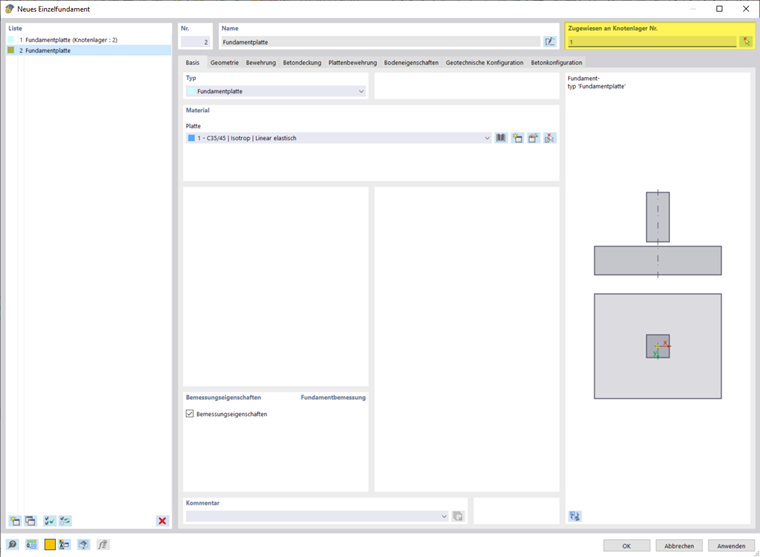

Одиночный фундамент должен быть назначен узловой опоре. Вы можете выбрать узловую опору вручную или указать ее графически в рабочем окне с помощью кнопки
.

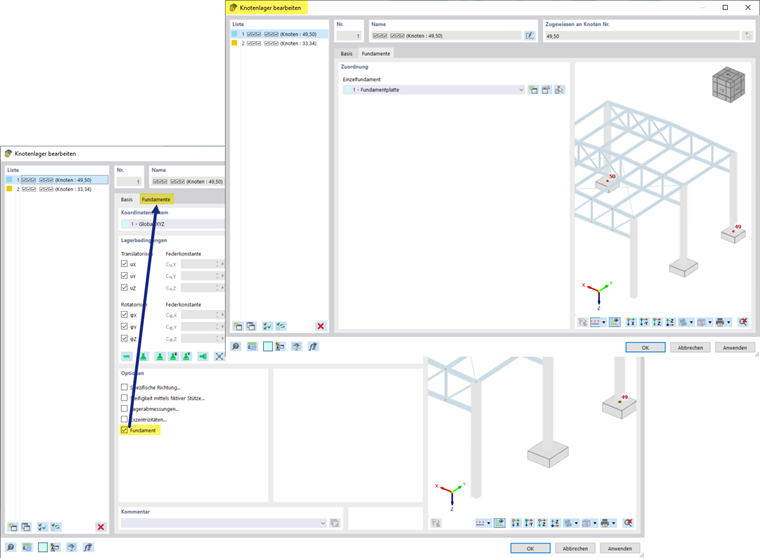

Также можно задать одиночный фундамент через диалоговое окно узловой опоры. Откройте диалог Редактировать узловую опору для соответствующей узловой опоры. В разделе Опции установите флажок Фундамент. Появится новая вкладка Фундаменты. Там вы можете назначить или заново задать фундамент.

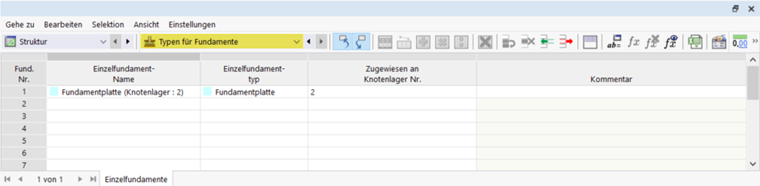

В качестве альтернативы вы также можете назначить одиночный фундамент узловой опоре в таблице Конструкция в разделе Типы для фундаментов.
Поворот фундамента через узловую опору
Поворот фундамента вокруг оси Z осуществляется с помощью местной системы координат соответствующей узловой опоры. Для этого необходимо создать пользовательскую местную систему координат и назначить ее узловой опоре. Фундамент принимает ориентацию этой местной системы координат. Прямой поворот фундамента не предусмотрен. Условием для применения является то, что местная ось Z узловой опоры параллельна глобальной оси Z.
Ориентация колонны не влияет на ориентацию фундамента. Поворот колонны вокруг глобальной оси Z может выполняться независимо от фундамента и не является обязательным для расчета фундамента, однако для использования фундаментов предполагается ориентация колонны, параллельная глобальной оси Z.

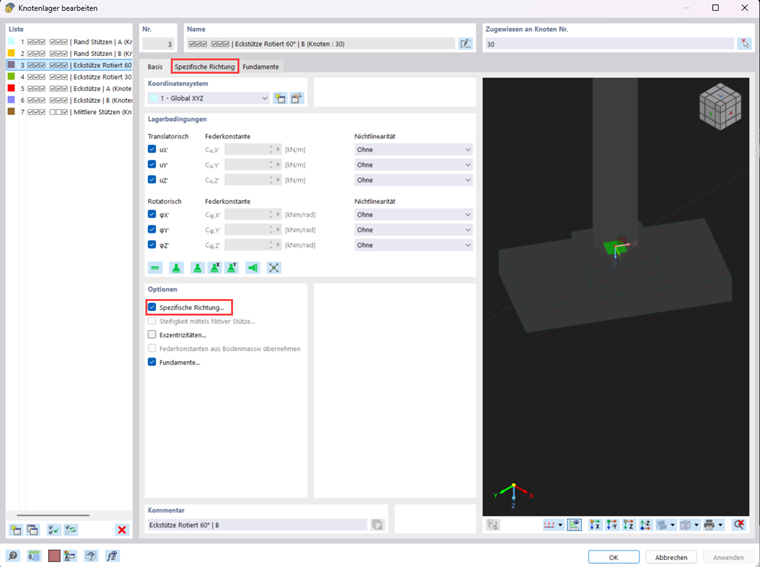

Еще одну возможность предоставляет узловая опора, назначенная узлу. Откройте диалог Редактировать узловую опору и перейдите на вкладку Основы. Активируйте там в разделе Опции флажок Специфическое направление.... В результате в панели вкладок отобразится вкладка Специфическое направление.

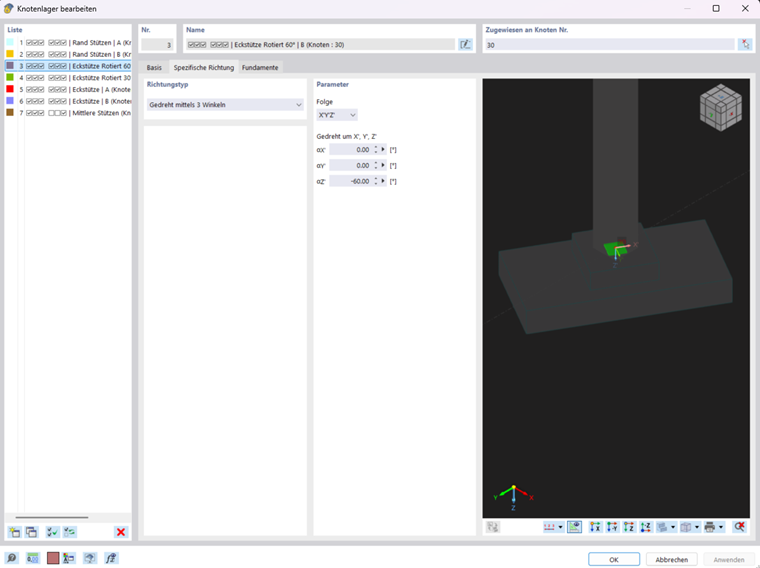

Перейдите на вкладку Специфическое направление. Выберите в качестве Типа направления опцию Повернуто с помощью 3-х углов и установите последовательность XYZ. Затем введите желаемый угол поворота в соответствующее поле угла. В показанном примере фундамент поворачивается на −60° вокруг глобальной оси Z (αZ = −60,00°).
Поворот сразу отображается в графическом предварительном просмотре.
Задание типа фундамента

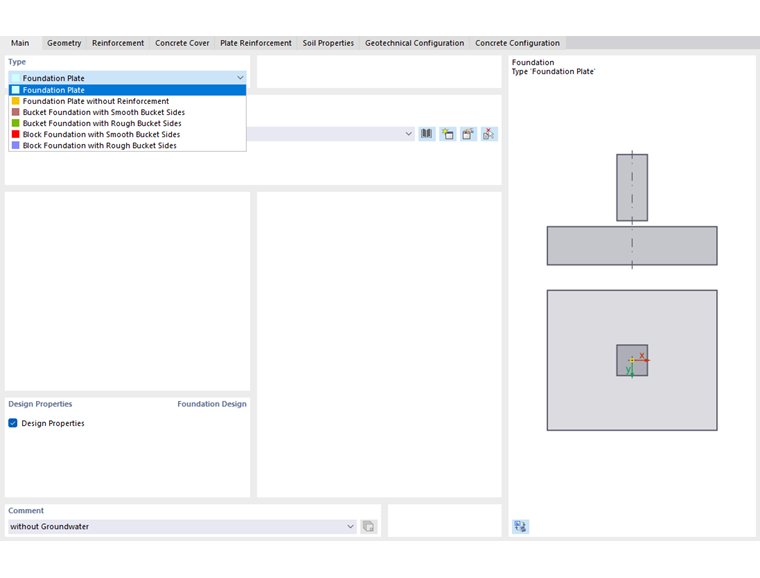

Список в разделе Тип предлагает на выбор различные типы фундаментов.
