Проверки

В категории навигатора Проверки вы можете управлять тем, какие проверки с соответствующими коэффициентами использования на рассчитываемых объектах будут отображаться графически. Эта категория содержит дополнительные подкатегории для конкретных видов проверок:

• Геотехническое проектирование: доступны конкретные виды проверок для предельного состояния по несущей способности и предельного состояния по пригодности к эксплуатации.
• Проверка бетона: железобетонные проверки разделены на проверки по предельному состоянию по несущей способности и на деталирование.

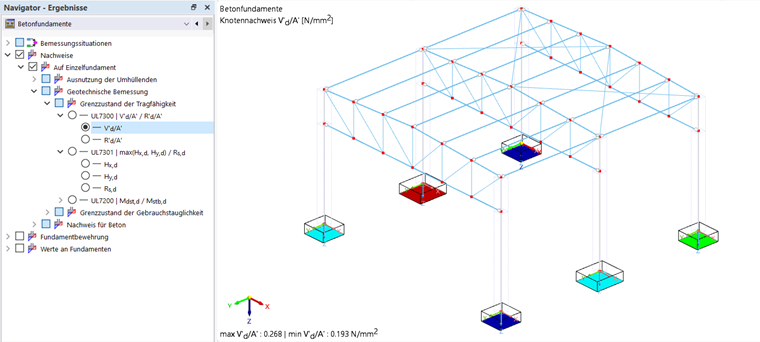

Геотехнические проверки

Геотехнические проверки включают проверку взаимодействия между фундаментом и основанием и выполняются для предельного состояния по несущей способности, а также по пригодности к эксплуатации. Результаты графически отображаются под фундаментной плитой.

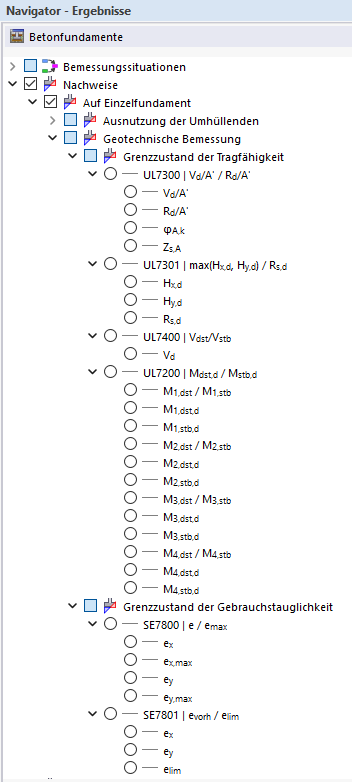

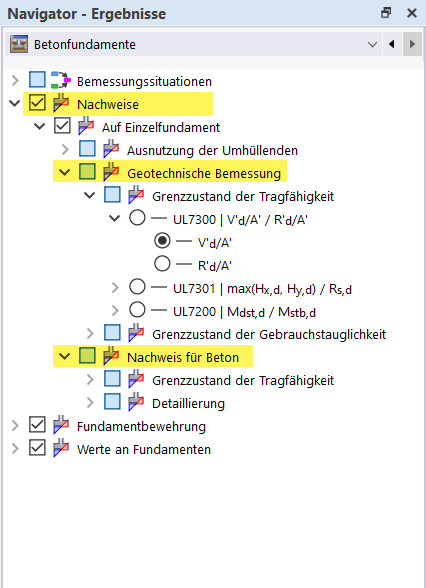

Геотехнические проверки в Навигаторе для бетонных фундаментов в RFEM 6

UL7300 | Предельное состояние по несущей способности (потеря несущей способности основания)

Эта проверка контролирует несущую способность основания под фундаментом. В навигаторе для графического отображения можно выбрать следующие результирующие величины:

• V_d/R_d – коэффициент использования проверки
• V_d/A' – расчетное значение воздействия, вызывающего потерю несущей способности основания
• R_d/A' – расчетное значение сопротивления основания при потере несущей способности
• φ_A,k – расчетное значение эффективного угла трения под фундаментом
• Z_s,A – глубина поверхности скольжения

Результаты отображаются в виде изоповерхностей под фундаментной плитой и показывают распределение контактных давлений в грунте, а также коэффициент использования основания.

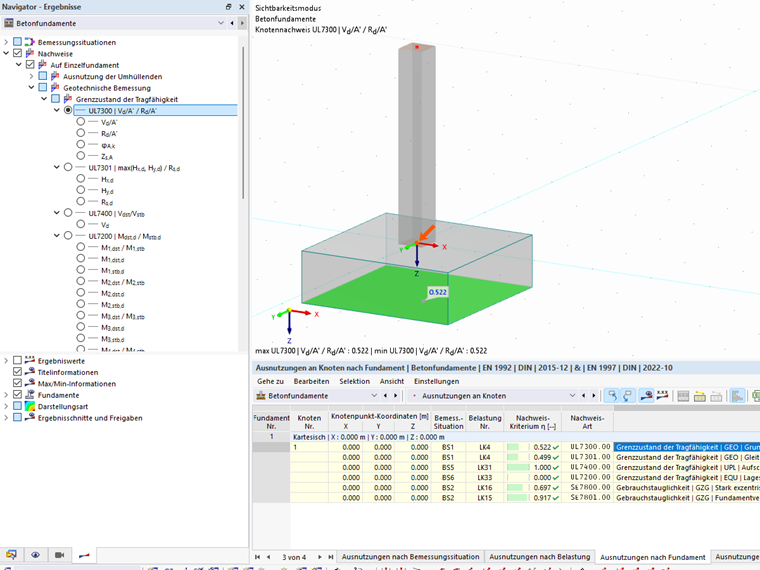

Использование проверки на продавливание основания для бетонных фундаментов в RFEM 6

UL7301 | Предельное состояние по несущей способности (скольжение)

Эта проверка контролирует безопасность против скольжения фундамента вследствие горизонтальных воздействий. В навигаторе для графического отображения можно выбрать следующие результирующие величины:

• H_x,d – расчетное значение горизонтальной силы в направлении x
• H_y,d – расчетное значение горизонтальной силы в направлении y
• R_d – сопротивление против скольжения

Результаты показывают определяющие горизонтальные силы и доступное сопротивление против скольжения.

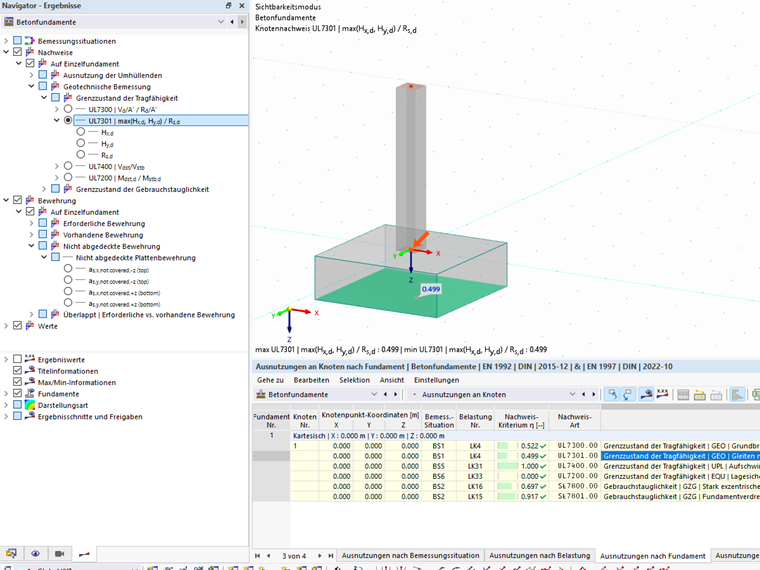

Использование проверки на устойчивость к скольжению для бетонных фундаментов в RFEM 6

UL7400 | Предельное состояние по несущей способности (всплытие)

Эта проверка контролирует безопасность против всплытия фундамента вследствие выталкивающих сил.
В навигаторе для графического отображения можно выбрать следующие результирующие величины:

• V_d – действующая вертикальная нагрузка (равнодействующая)

Результаты показывают равновесие между выталкивающими и стабилизирующими силами.

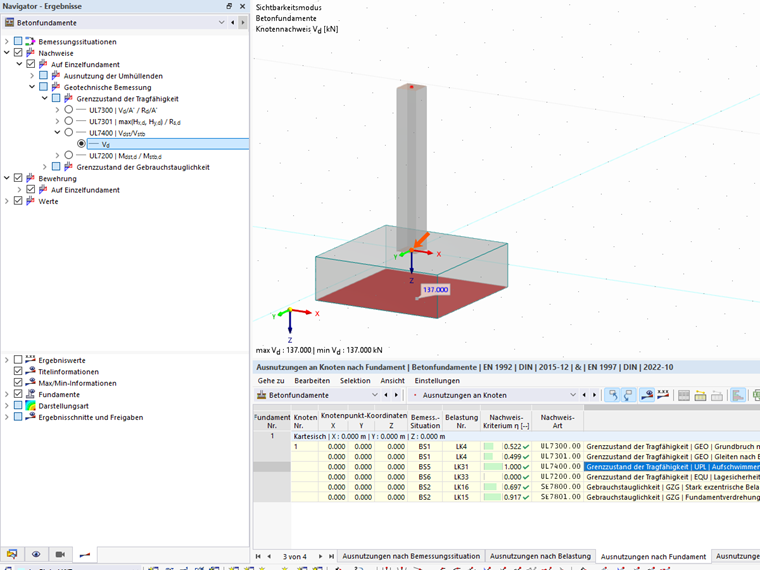

Вертикальная результирующая для проверки на всплытие бетонных фундаментов в RFEM 6

UL7200 | Предельное состояние по несущей способности (устойчивость положения)

Эта проверка контролирует устойчивость фундамента против опрокидывания вследствие действия момента.

В навигаторе для графического отображения можно выбрать следующие результирующие величины:

• M_d,stb – стабилизирующий момент
• M_d,dst – дестабилизирующий момент

Проверка выполняется отдельно для каждого ребра фундамента. Из отдельных проверок определяется и выводится определяющий коэффициент использования как максимум. Результаты позволяют оценить устойчивость фундамента против опрокидывания.

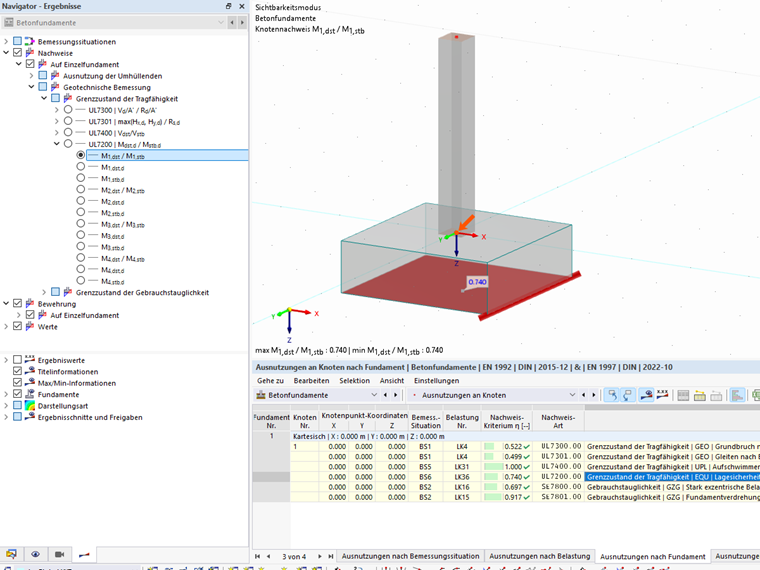

Использование устойчивости положения для кромки фундамента

SE7800 | Предельное состояние по пригодности к эксплуатации (эксцентричная нагрузка)

Эта проверка оценивает пригодность фундамента к эксплуатации при эксцентричной нагрузке. В навигаторе для графического отображения можно выбрать следующие результирующие величины:

• e_x – эксцентриситет в направлении x
• e_y – эксцентриситет в направлении y
• e_max – максимальный эксцентриситет в направлениях x и y

Результаты показывают положение равнодействующей в пределах площади фундамента и позволяют оценить распределение нагрузки.

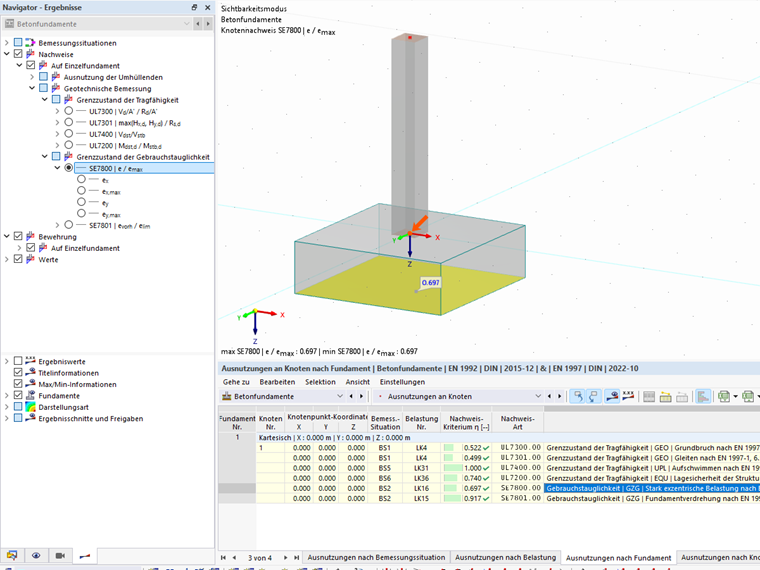

Использование при сильно эксцентричной нагрузке бетонного фундамента

SE7801 | Предельное состояние по пригодности к эксплуатации (поворот фундамента)

Эта проверка контролирует, находится ли равнодействующая нагрузки в пределах допустимой ядровой области фундамента и, следовательно, не возникает ли недопустимый поворот или отрыв фундаментной плиты.

В навигаторе для графического отображения можно выбрать следующие результирующие величины:

• e_x – эксцентриситет в направлении x
• e_y – эксцентриситет в направлении y
• e_lim – предельное значение допустимого эксцентриситета

Оценка выполняется по положению равнодействующей относительно размеров фундамента. Если допустимый эксцентриситет превышен, сжимающая сила выходит за пределы ядровой области, вследствие чего в подошве фундамента могут возникать растягивающие напряжения.

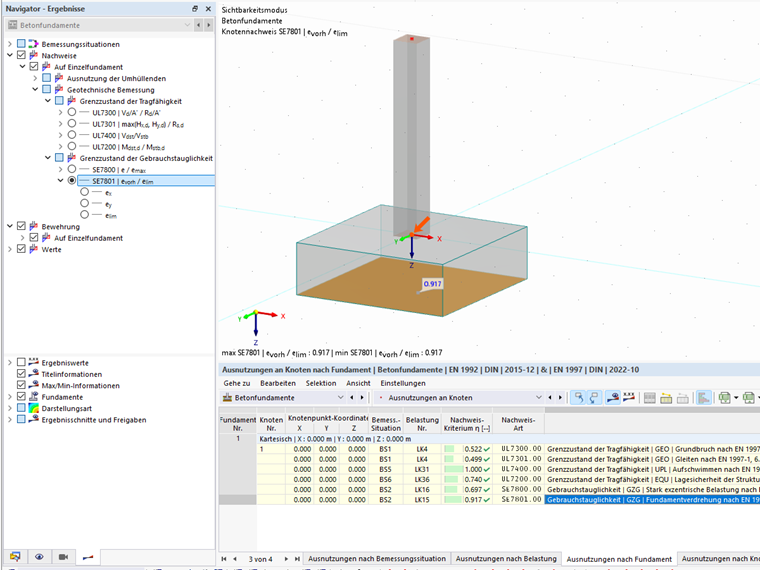

Использование поворота фундамента бетонного фундамента

Проверки бетона

Проверки бетона включают проверку фундаментной плиты в предельном состоянии по несущей способности, а также определение необходимой арматуры.

UL2400 | Сопротивление продавливанию

Эта проверка контролирует сопротивление продавливанию фундаментной плиты в зоне передачи нагрузки.

Для графического отображения доступны следующие результирующие величины:

UL2400 – Сопротивление продавливанию по EN 1992-1-1 (V_Rd,c)

• V_Ed,red – приведенная действующая поперечная сила
• V_Rd,c – сопротивление продавливанию без поперечной арматуры на продавливание
• σ_z – определяющее напряжение сжатия под фундаментной плитой
• β – коэффициент увеличения для учета моментов

UL2401 – Сопротивление продавливанию по окружному сечению колонны или по окружному сечению зоны передачи нагрузки по EN 1992-1-1 (V_Rd,max)

• V_Ed – действующая поперечная сила
• V_Rd,max – максимальное сопротивление продавливанию

Результаты отображаются в зоне передачи нагрузки и позволяют оценить коэффициент использования, а также определяющие влияющие величины проверки продавливания.

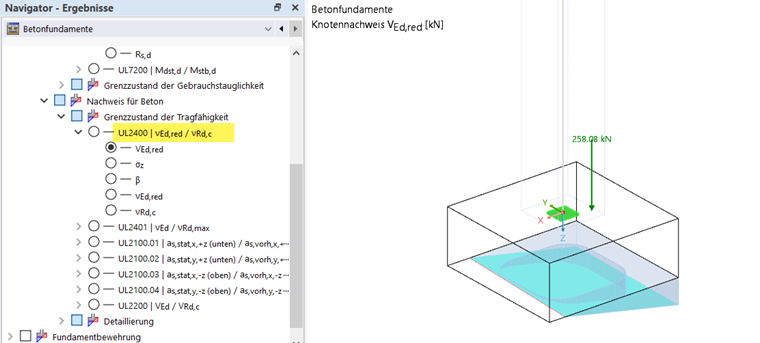

Графическая визуализация бетонного фундамента

Для ступенчатых фундаментов доступны две дополнительные проверки для первой ступени фундамента (UL2402 и UL2403). Дополнительную информацию по этому вопросу вы найдете в разделе Durchstanzen .

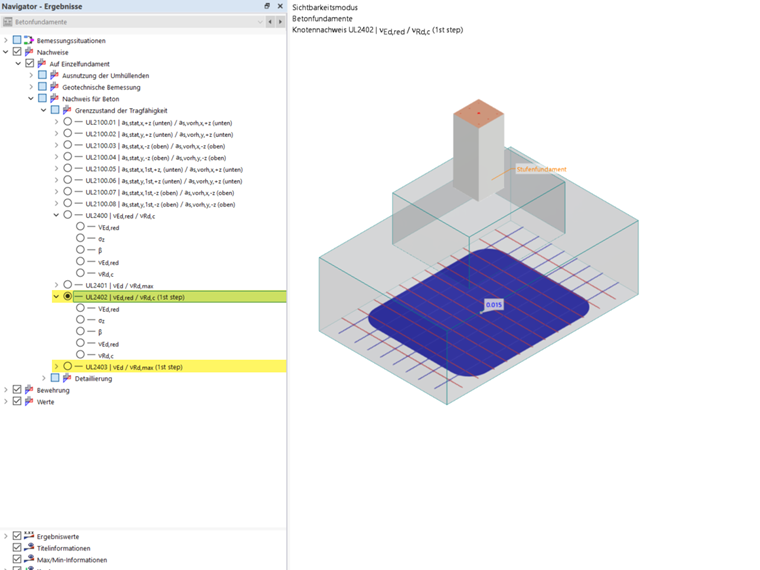

Ступенчатый фундамент - Результаты расчёта на продавливание в графическом виде

UL2100 | Изгибное разрушение плиты

Эта проверка контролирует несущую способность фундаментной плиты на изгиб в направлениях x и y, а также для верхней и нижней арматуры.

Результаты структурированы по направлению (в направлениях x и y) и положению (верхняя или нижняя сторона фундаментной плиты) и оцениваются для отдельных Durchstanzen .

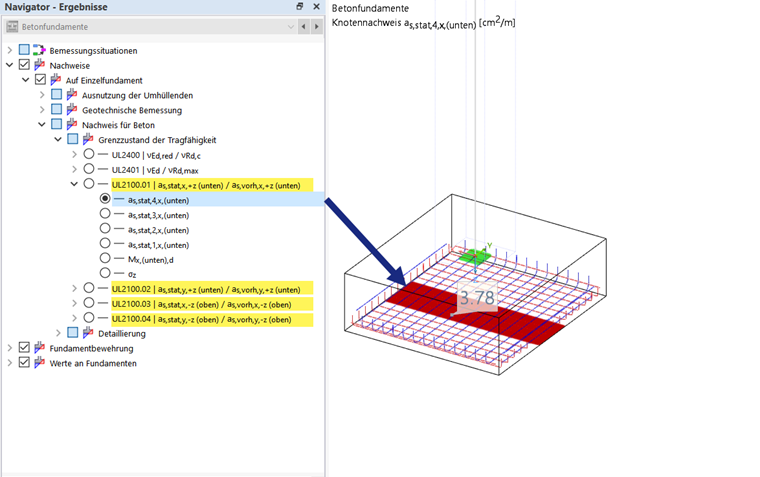

Анализ бетонных фундаментов: Расчётная полоса

Для графического отображения доступны следующие результирующие величины:

Площади продольной арматуры по расчетным полосам

• a_{s,stat,1,x,(unten)} до a_{s,stat,4,x,(unten)} – площади продольной арматуры в направлении x для нижней арматуры
• a_{s,stat,1,y,(unten)} до a_{s,stat,4,y,(unten)} – площади продольной арматуры в направлении y для нижней арматуры
• a_{s,stat,1,x,(oben)} до a_{s,stat,4,x,(oben)} – площади продольной арматуры в направлении x для верхней арматуры
• a_{s,stat,1,y,(oben)} до a_{s,stat,4,y,(oben)} – площади продольной арматуры в направлении y для верхней арматуры

Расчетные моменты

• M_x,(unten),d, M_y,(unten),d – расчетные моменты для нижней арматуры
• M_x,(oben),d, M_y,(oben),d – расчетные моменты для верхней арматуры

Дополнительная результирующая величина

• σ_z – напряжение сжатия под серединой фундаментной плиты

Результаты позволяют дифференцированно оценить изгибное напряженное состояние, а также необходимую арматуру в отдельных расчетных полосах.

Дополнительно распределение напряжений сжатия в подошве фундамента графически отображается со значениями в угловых узлах и под серединой фундаментной плиты.

Анализ бетонных фундаментов с распределением напряжения на сжатие

Вид отображения

Категория Вид отображения в нижней области навигатора предоставляет возможность отображать результаты в виде изоповерхностей или изолиний. Там вы также можете полностью отключить графическое отображение.

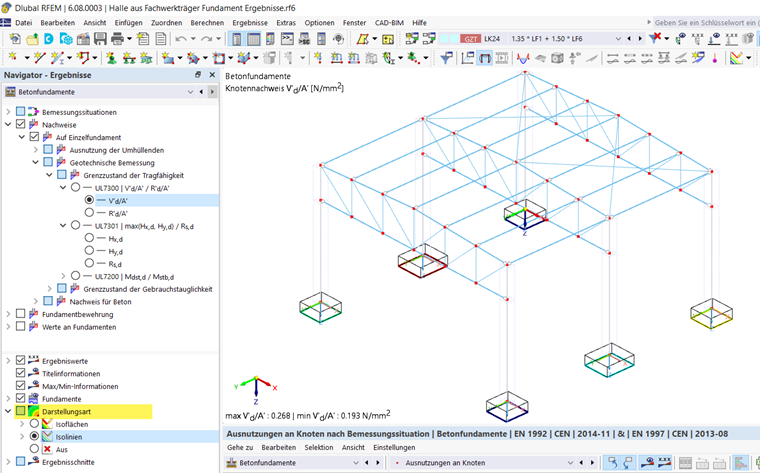

Изображение бетонного фундамента с использованием различных типов графиков
