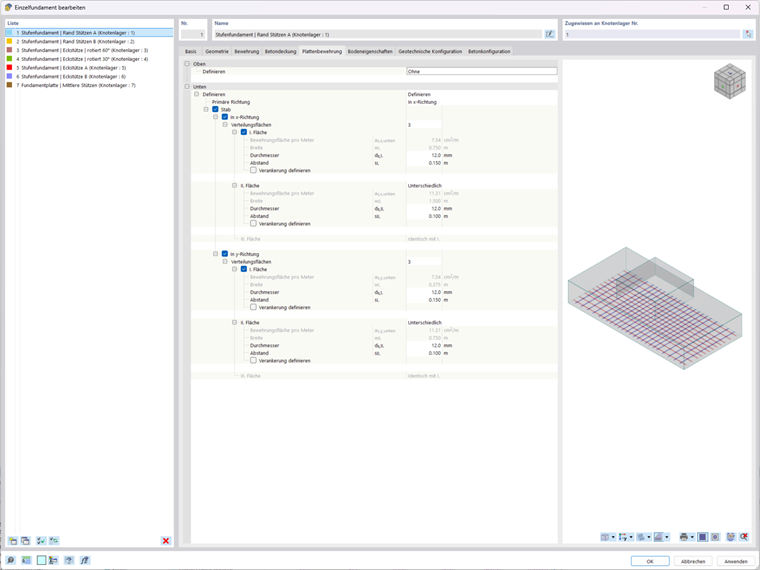

На вкладке Армирование плиты задаются верхний и нижний слой армирования для фундаментной плиты армированного ступенчатого фундамента. Ввод разделен на категории «Верх» и «Низ».
Верх
Для верхнего армирования в списке доступны две опции.
С помощью опции Задать можно назначить армирование в верхней зоне фундаментной плиты. Ввод осуществляется так же, как описано в разделе Низ для нижнего армирования.
Опция Отсутствует отключает верхнее армирование.
Низ
Категория «Низ» позволяет полностью задать нижний слой армирования. С помощью поля выбора Основное направление можно определить, какое направление является определяющим направлением армирования (например, основное армирование «В направлении X»).
Сетка
При установке флажка «Сетка» можно задать нижнее армирование с помощью арматурной сетки. Кнопка
в поле ввода «Название сетки» открывает доступ к библиотеке арматурных сеток, где можно выбрать подходящую сетку (см. главу Сетки).
Стержень
Установите флажок «Стержень», если необходимо задать нижнее армирование через диаметр стержня и шаг стержней. При этом активируются настройки для обоих направлений (X и Y).
В направлении X / В направлении Y
Армирование можно задать отдельно для направления X и направления Y. Принцип задания идентичен для обоих направлений.
В списке «Площади распределения» выберите количество зон, на которые разделяется фундамент в соответствующем направлении:
- 1: Арматурные стержни распределяются равномерно по фундаментной плите.
- 3: Стержни размещаются в двух одинаковых краевых зонах и во внутренней области (по одной трети полосы).
При трех площадях распределения можно настроить зоны:
- I-я площадь: Зона распределения для краевой области фундамента
- II-я площадь: Площадь распределения в средней трети фундаментной плиты с опцией «Различный» для особой конфигурации
- III-я площадь: Зона распределения для другой краевой области с параметрами, идентичными I-й площади (не редактируется)
Для площадей распределения I и, при необходимости, II доступны следующие поля для задания армирования.
| Поле | Условное обозначение | Описание |
|---|---|---|
| Площадь армирования на метр | ρs,x,низ / ρs,y,низ | Рассчитанная по диаметру и шагу площадь армирования на метр в [см²/м] (выводное значение) |
| Ширина | wl. | Рассчитанная ширина зоны распределения в м (выводное значение) |
| Диаметр | ds,I. / ds,II. | Диаметр стержня арматуры в [мм] |
| Шаг | sI. / sII. | Расстояние между осями арматурных стержней в [м] |
Флажок «Задать анкеровку» позволяет вручную ввести длину анкеровки для стержней соответствующей зоны.
