В этой главе объясняется ввод арматуры для стаканных фундаментов. Описываются два варианта горизонтальной арматуры: стаканная арматура с охватывающими хомутами и с отдельными хомутами для каждой стороны. Кроме того, поясняется ввод вертикальной арматуры в x- и y-направлении.
Горизонтальные хомуты
Для горизонтальных хомутов возможны два варианта расположения:
- Хомуты, охватывающие колонну
- Хомуты, полностью расположенные в одной стенке стакана
Тип расположения выбирается на вкладке Bewehrung
Стаканная арматура с охватывающими хомутами
На рисунке показан вид сверху стакана с арматурой, охватывающей колонну. Горизонтальная хомутовая арматура обозначена тремя различными группами хомутов:
| Цвет | Хомут |
|---|---|
| Жёлтый | Верхняя группа хомутов, ветви которых расположены снаружи по всем сторонам |
| Голубой | Верхняя группа хомутов, ветви которых расположены снаружи в x-направлении |
| Зелёный | Верхняя группа хомутов, ветви которых расположены снаружи в y-направлении |
Синие и красные хомуты представляют собой вертикальную арматуру.
Стаканная арматура с отдельными хомутами для каждой стороны
На рисунке показан вид сверху стакана с отдельными хомутами для каждой стенки стакана. Горизонтальная хомутовая арматура разделена на две различные группы хомутов:
| Цвет | Хомут |
|---|---|
| Зелёный | Группа хомутов, полностью расположенная внутри стенки стакана в x-направлении |
| Голубой | Группа хомутов, полностью расположенная внутри стенки стакана в y-направлении |

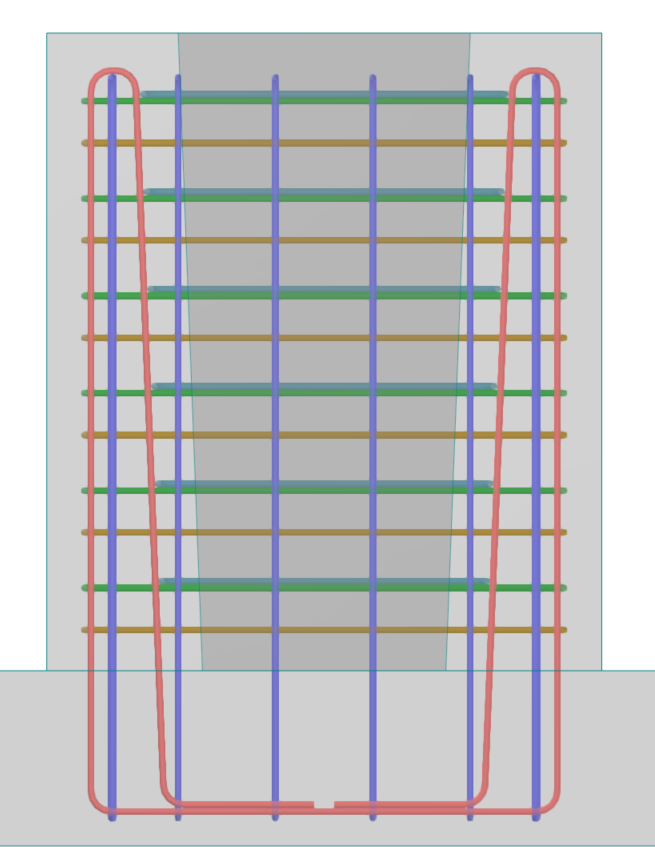

Вертикальные хомуты
Независимо от того, охватывают ли хомуты колонну или проходят в стенках стакана, вертикальная арматура в обоих случаях остаётся одинаковой. Вертикальная хомутовая арматура состоит из:
| Цвет | Хомут |
|---|---|
| Красный | Вертикальная группа хомутов для армирования стеновой плиты в x-направлении |
| Синий | Вертикальная группа хомутов для армирования стеновой плиты в y-направлении |
Ввод арматуры

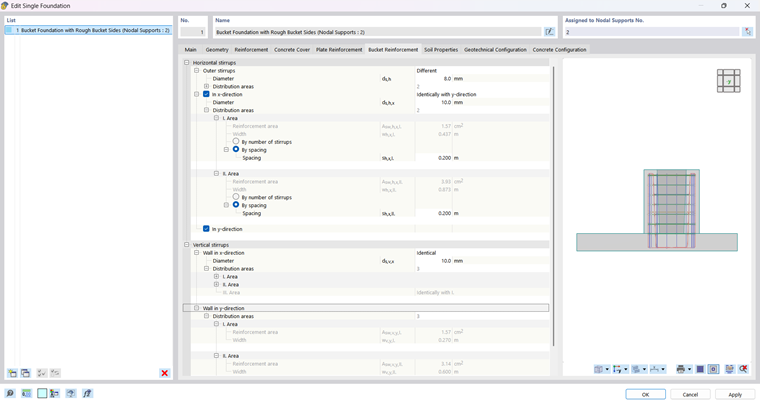

Ввод горизонтальных и вертикальных хомутов выполняется на вкладке для стаканной арматуры. Если выбран вариант стаканной арматуры с охватывающими хомутами, необходимо задать три группы хомутов (наружные хомуты, а также хомуты в x- и y-направлении).

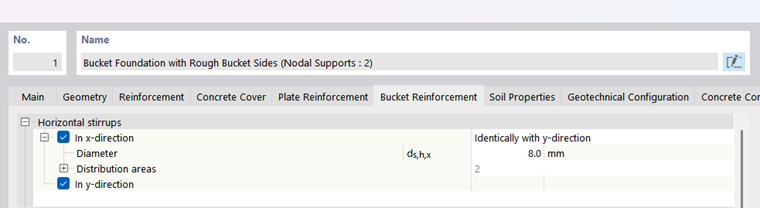

Хомуты в x- и y-направлении могут быть либо одинаковыми, либо различными. Если же выбран вариант стаканной арматуры с отдельными хомутами для каждой стороны, необходимо задать соответствующие две группы хомутов.
Затем необходимо указать вертикальные хомуты в x- и y-направлении.
