Площади распределения арматуры
Определяются три зоны с различной потребностью в требуемом стальном сечении на метр. Эти зоны называются площадями распределения. Средняя зона армирования, которой программа при расчёте назначает ширину 50 процентов от длины стороны фундамента, перпендикулярной рассматриваемому направлению армирования, обозначается "II" (римская цифра два). Остальные две зоны армирования являются так называемыми краевыми зонами армирования. Они обозначаются "I" и "III" и имеют ширину по 25 процентов от соответствующей длины стороны фундамента.
Расчетная полоса

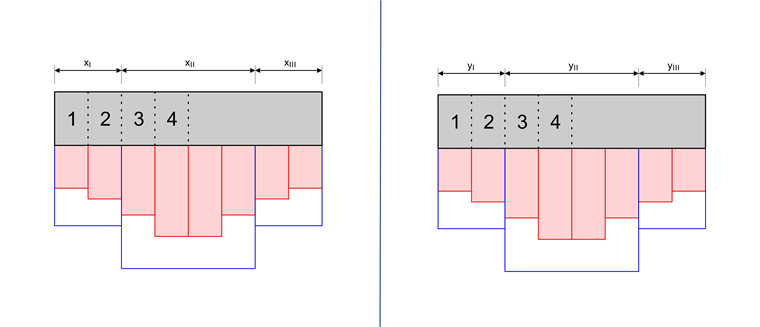

Фундамент делится на восемь полос в каждом направлении. Ниже плиты показано требуемое стальное сечение на метр для каждой отдельной полосы. Каждая из этих полос получает различную долю расчётного момента, для которой выполняется расчёт. Величина долей определяется с помощью так называемых коэффициентов распределения α1-4 согласно Heft 240, DAfStb [1] Tafel 2.9 для полос плиты №№ 1–4.
Затем определяется требуемое стальное сечение для отдельных зон армирования. Для средней зоны армирования это всегда требуемое стальное сечение четвёртой полосы плиты. Наибольшее стальное сечение, которое должно быть перекрыто для краевых полос, зависит от их ширины.
Для верхнего армирования плиты существует только одна зона армирования. Ступенчатое расположение здесь не имело бы смысла, так как требуемое стальное сечение во всех полосах плиты одинаково.
Коэффициенты распределения
Коэффициенты распределения определяются с помощью следующих частных Q:
|
cx |
Ширина колонны вдоль оси x |
|
cy |
Ширина колонны по оси y |
|
wx |
Ширина фундамента по направлению x |
|
wy |
Ширина фундамента по направлению y |
|
atx |
Верхний зазор колонны вдоль x |
|
ttx |
Верхняя толщина стенки подколонки в направлении x |
|
aty |
Верхний шаг столбов в направлении x |
|
tty |
Верхняя толщина стенки стакана в направлении y |
|
wx |
Ширина фундамента по оси x |
|
wy |
Ширина фундамента в направлении y |
С помощью этих частных можно определить коэффициент распределения для соответствующей полосы по следующей таблице согласно DAfStb [1]:
| Q = 0,1 | Q = 0,2 | Q = 0,3 | |
|---|---|---|---|
| α1 | 0,07 | 0,08 | 0,09 |
| α2 | 0,10 | 0,10 | 0,11 |
| α3 | 0,14 | 0,14 | 0,14 |
| α4 | 0,19 | 0,18 | 0,16 |
| Сумма | 0,50 | 0,50 | 0,50 |
Если полученное частное меньше 0,1, значения α принимаются из столбца для частного 0,1. Если полученное частное больше 0,3, то это массивный фундамент, для которого можно отказаться от ступенчатого распределения расчётного момента. Коэффициент распределения α в этом случае одинаков для всех полос и составляет 0,125. Если полученное частное находится между значениями двух столбцов, производится линейная интерполяция.
Долевой расчётный момент для полосы плиты тогда равен расчётному моменту Mвнизу (см. главу Определение расчётных моментов ), умноженному на α.
