Tabele konwersji

Dlubal Software i Tekla Structures używają różnych oznaczeń materiałów i przekrojów. Aby zapewnić sprawną wymianę danych, odpowiednie oznaczenia muszą być dostępne w tabelach konwersji.

Wywołanie tabel konwersji

Tabele konwersji można wywołać za pomocą przycisku Conversion Tables na wstążce Tekla Structures (zobacz obraz Dodatek na wstążce Tekla Structures ).

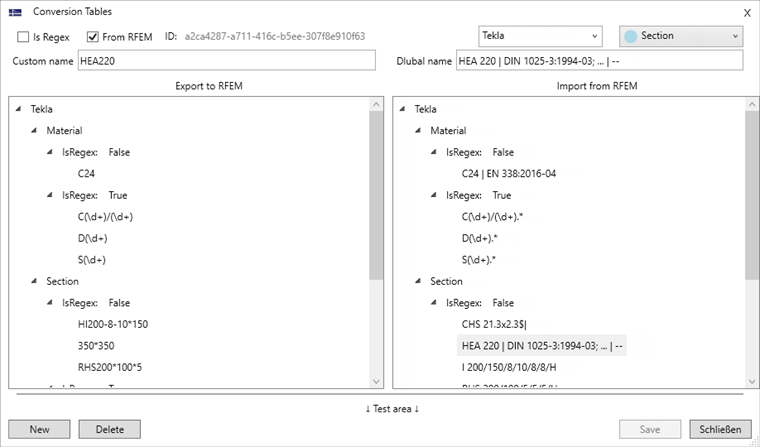

Tabele konwersji

Obszar Custom name po lewej stronie reguluje konwersję dla eksportu z Tekla do RFEM. Wpisane są tu nazwy profili i materiałów używane w Tekla. Po prawej stronie przypisane są do nich odpowiednie nazwy Dlubal. Obszar Dlubal name po prawej stronie reguluje konwersję dla importu z RFEM do Tekla. Wpisane są tu nazwy materiałów i przekrojów używane w RFEM. Po lewej stronie przypisane są do nich odpowiednie nazwy Tekla. Obie kolumny mają dodatkowo podział na materiały i przekroje.

Ponadto następuje podział na wyrażenia regularne (pole wyboru Is Regex zaznaczone) i wyrażenia nieregularne (Is Regex niezaznaczone). Dzięki zastosowaniu wyrażeń regularnych możliwa jest konwersja wielu obiektów – na przykład całej serii profili IPE – za pomocą jednego wpisu.
Dalsze przykłady definicji wyrażeń regularnych opisano w poniższym FAQ:

• Konwersja materiałów i przekrojów za pomocą wyrażeń regularnych

Konwersja serii profili IPE za pomocą wyrażenia regularnego (Is Regex)

Za pomocą wyrażeń nieregularnych można uzupełnić nazwę materiału lub przekroju o jej nazewnictwo specyficzne dla programu.

Konwersja profilu HEA220

Przy wymianie danych konieczne jest podanie pełnej nazwy materiału lub przekroju Dlubal. Dzięki temu nazwy oraz odpowiadająca im norma mogą zostać jednoznacznie przypisane w bibliotece materiałów i przekrojów Dlubal. Poprzez opcje programu można wyświetlić pełną nazwę przekrojów i materiałów.

Pełny opis materiałów i przekrojów

Pełne nazwy materiałów lub przekrojów można również wywołać w menu RFEM CAD-BIM za pomocą funkcji Otwórz tabele konwersji.

Otwarte tabele konwersji z pełnymi nazwami materiałów lub przekrojów w RFEM

Dostosowanie tabel konwersji

Niektóre przekroje i materiały są po instalacji zdefiniowane wstępnie w tabelach konwersji. Można zaznaczyć wpis i usunąć go za pomocą przycisku . Istniejące definicje można również edytować. Zatwierdź zmiany przyciskiem .

Nową regułę konwersji można utworzyć za pomocą przycisku . Należy przy tym skorzystać z możliwości podanych w poniższej tabeli.

	Utwórz konwersję jako wyrażenie regularne lub nieregularne
	Utwórz konwersję dla importu z RFEM lub konwersję dla eksportu do RFEM
	Utwórz konwersję dla materiału lub przekroju

Następnie należy wpisać po lewej stronie tabeli oznaczenie Tekla (Custom name), a po prawej oznaczenie Dlubal (Dlubal name) materiału lub przekroju. Za pomocą przycisku zapiszesz następnie nową konwersję i dodasz ją do tabeli.

Zawartość tabeli konwersji jest zapisywana jako plik XML (Conversion-Tekla_DE) w następującym katalogu:

• C:\Users\Public\Documents\Dlubal\ImportExportWs

Dzięki temu można przenieść zdefiniowaną tabelę konwersji na inne komputery.
