Dlubal Software e Tekla Structures utilizam diferentes designações para materiais e secções. Para uma troca de dados sem problemas, as designações respetivas têm de estar disponíveis em tabelas de conversão.
Abrir tabelas de conversão
As tabelas de conversão podem ser acedidas através do botão
Conversion Tables na faixa de opções do Tekla Structures (ver imagem
Add-In na faixa de opções do Tekla Structures
).

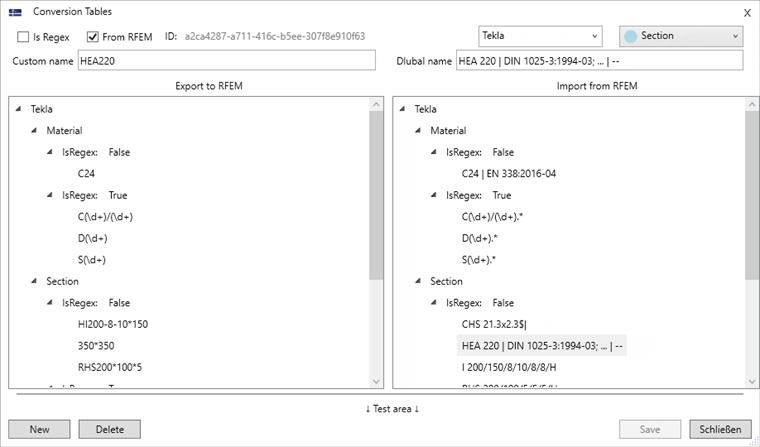

A área Custom name à esquerda controla a conversão para a exportação do Tekla para RFEM. Aqui estão introduzidas as designações de perfis e materiais utilizadas no Tekla. À direita é atribuída a respetiva designação Dlubal. A área Dlubal name à direita controla a conversão para a importação do RFEM para o Tekla. Aqui estão introduzidas as designações de materiais e secções utilizadas no RFEM. À esquerda é atribuída a respetiva designação Tekla. Ambas as colunas têm adicionalmente uma subdivisão para materiais e secções.
Além disso, é feita uma subdivisão em expressões regulares (caixa de verificação Is Regex assinalada) e expressões não regulares (Is Regex não assinalada). A utilização de expressões regulares permite a conversão de vários objetos – por exemplo, de toda uma série de perfis IPE – através de uma única entrada. Mais exemplos para a definição de expressões regulares estão descritos no seguinte FAQ:
Através de expressões não regulares, pode complementar um nome de material ou secção na sua designação específica do programa.
Na troca de dados é necessário indicar o nome completo do material ou da secção Dlubal. Assim, as designações e a respetiva norma podem ser atribuídas de forma inequívoca na biblioteca de materiais e secções Dlubal. Através das opções do programa, o nome completo pode ser apresentado para secções e materiais.

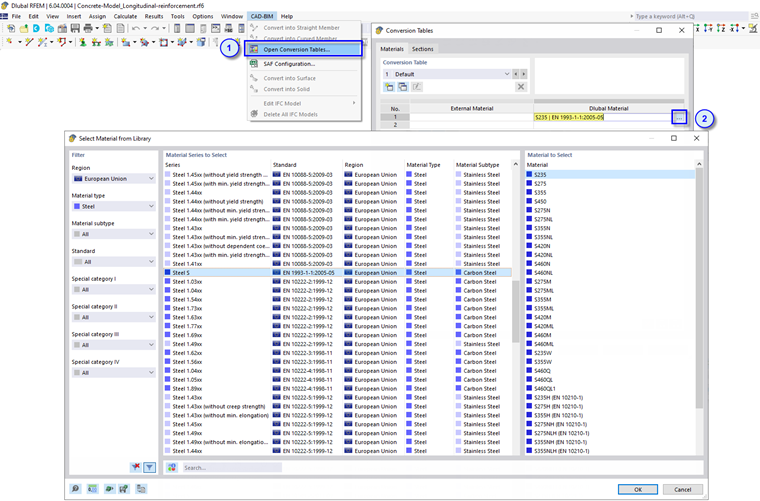

Também pode aceder aos nomes completos de materiais ou secções no menu RFEM CAD-BIM através da função Abrir tabelas de conversão.
Adaptar tabelas de conversão
Algumas secções e materiais estão predefinidos nas tabelas de conversão após a instalação. Pode selecionar uma entrada e eliminá-la com o botão
. As definições existentes também podem ser editadas. Confirme as suas alterações com o botão
.
Pode criar uma nova regra de conversão com o botão
. Utilize para tal as possibilidades indicadas na tabela seguinte.
|
Criar conversão como expressão regular ou não regular |
|
Criar conversão para a importação do RFEM ou conversão para a exportação para RFEM |
|
Criar conversão para material ou secção |
Em seguida, introduza à esquerda na tabela a designação Tekla (Custom name) e à direita a designação Dlubal (Dlubal name) do material ou da secção. Com o botão
guarda então a nova conversão e adiciona-a à tabela.
O conteúdo da tabela de conversão é guardado como ficheiro XML (Conversion-Tekla_DE) no seguinte diretório:
- C:\Users\Public\Documents\Dlubal\ImportExportWs
Assim, pode transferir uma tabela de conversão definida para outros computadores.
