Dlubal Software y Tekla Structures utilizan distintas denominaciones para materiales y secciones. Para un intercambio de datos fluido, las denominaciones correspondientes deben estar disponibles en tablas de conversión.
Acceder a las tablas de conversión
Puede acceder a las tablas de conversión mediante el botón
Conversion Tables en la cinta de opciones de Tekla Structures (véase la imagen
Add-In en la cinta de opciones de Tekla Structures
).

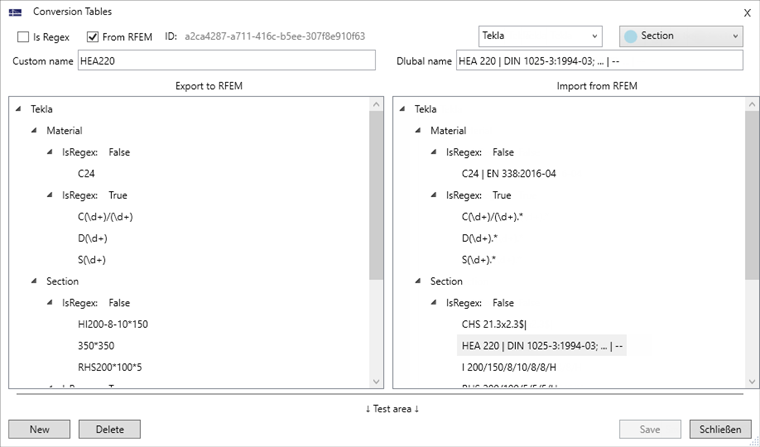

El área Custom name a la izquierda controla la conversión para la exportación de Tekla a RFEM. Aquí se introducen las denominaciones de perfiles y materiales utilizadas en Tekla. A la derecha se asigna la denominación de Dlubal correspondiente. El área Dlubal name a la derecha controla la conversión para la importación de RFEM a Tekla. Aquí se introducen las denominaciones de materiales y secciones utilizadas en RFEM. A la izquierda se asigna la denominación de Tekla correspondiente. Ambas columnas tienen además una subdivisión para materiales y secciones.
Además, se distingue entre expresiones regulares (casilla Is Regex activada) y expresiones no regulares (Is Regex no activada). Mediante el uso de expresiones regulares es posible convertir varios objetos, por ejemplo toda una serie de perfiles IPE, mediante una única entrada.
Más ejemplos para la definición de expresiones regulares se describen en las siguientes FAQ:
Mediante expresiones no regulares puede completar un nombre de material o sección con su denominación específica del programa.
Durante el intercambio de datos es necesario indicar el nombre completo del material o sección de Dlubal. De este modo, las denominaciones y la norma correspondiente pueden asignarse de forma inequívoca en la biblioteca de materiales y secciones de Dlubal. A través de las opciones del programa puede mostrarse el nombre completo de secciones y materiales.

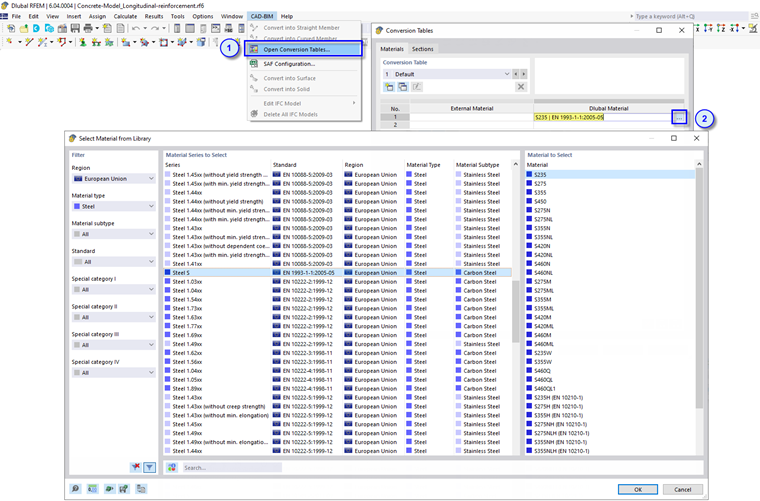

También puede consultar los nombres completos de materiales o secciones en el menú CAD-BIM de RFEM mediante la función Abrir tablas de conversión.
Adaptar tablas de conversión
Algunas secciones y materiales están predefinidos en las tablas de conversión tras la instalación. Puede seleccionar una entrada y eliminarla con el botón
. Las definiciones existentes también pueden editarse. Confirme sus cambios con el botón
.
Puede crear una nueva regla de conversión con el botón
. Para ello, utilice las opciones indicadas en la siguiente tabla.
|
Crear conversión como expresión regular o no regular |
|
Crear conversión para la importación desde RFEM o conversión para la exportación a RFEM |
|
Crear conversión para material o sección |
A continuación, introduzca a la izquierda en la tabla la denominación de Tekla (Custom name) y a la derecha la denominación de Dlubal (Dlubal name) del material o sección. Con el botón
guardará entonces la nueva conversión y la añadirá a la tabla.
El contenido de la tabla de conversión se guarda como archivo XML (Conversion-Tekla_DE) en el siguiente directorio:
- C:\Users\Public\Documents\Dlubal\ImportExportWs
De este modo puede transferir una tabla de conversión definida a otros equipos.
