Tabelle di conversione

Dlubal Software e Tekla Structures utilizzano denominazioni diverse per materiali e sezioni. Per un corretto scambio dei dati, le rispettive denominazioni devono essere presenti in tabelle di conversione.

Aprire le tabelle di conversione

Le tabelle di conversione possono essere richiamate tramite il pulsante Conversion Tables nella barra multifunzione di Tekla Structures (vedere figura Add-In nella barra multifunzione di Tekla Structures ).

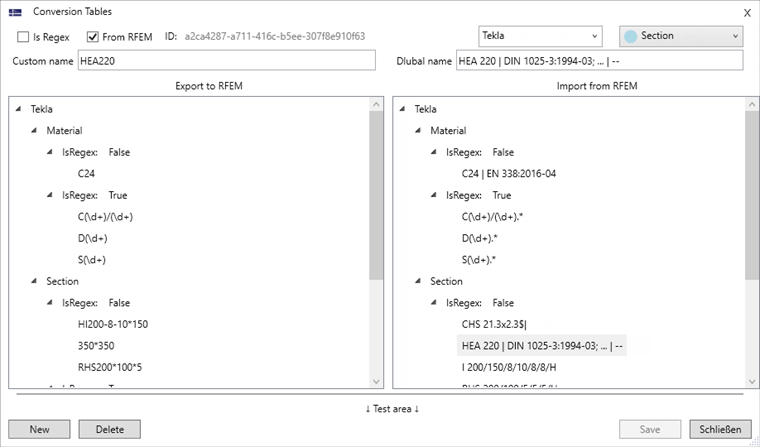

Tabelle di conversione

L'area Custom name a sinistra gestisce la conversione per l'esportazione da Tekla a RFEM. Qui sono inserite le denominazioni dei profili e dei materiali utilizzate in Tekla. A destra è assegnata la corrispondente denominazione Dlubal. L'area Dlubal name a destra gestisce la conversione per l'importazione da RFEM a Tekla. Qui sono inserite le denominazioni dei materiali e delle sezioni utilizzate in RFEM. A sinistra è assegnata la corrispondente denominazione Tekla. Entrambe le colonne sono inoltre suddivise in materiali e sezioni.

Inoltre, viene effettuata una suddivisione in espressioni regolari (casella di controllo Is Regex selezionata) e non regolari (Is Regex non selezionata). L'uso di espressioni regolari consente di convertire più oggetti – ad esempio un'intera serie di profili IPE – tramite una singola voce. Ulteriori esempi per la definizione di espressioni regolari sono descritti nelle seguenti FAQ:

• Conversione di materiale e sezione trasversale con espressioni regolari

Conversione di serie di profili IPE con espressione regolare (Is Regex)

Tramite le espressioni non regolari è possibile integrare il nome di un materiale o di una sezione nella sua denominazione specifica del programma.

Conversione di un profilo HEA220

Durante lo scambio dei dati è necessario indicare il nome completo del materiale o della sezione Dlubal. In questo modo le denominazioni e la norma corrispondente nella libreria dei materiali e delle sezioni Dlubal possono essere assegnate in modo univoco. Tramite le opzioni del programma è possibile visualizzare il nome completo per sezioni e materiali.

Descrizione completa del materiale e della sezione trasversale

I nomi completi dei materiali o delle sezioni possono essere richiamati anche nel menu RFEM CAD-BIM tramite la funzione Apri tabelle di conversione.

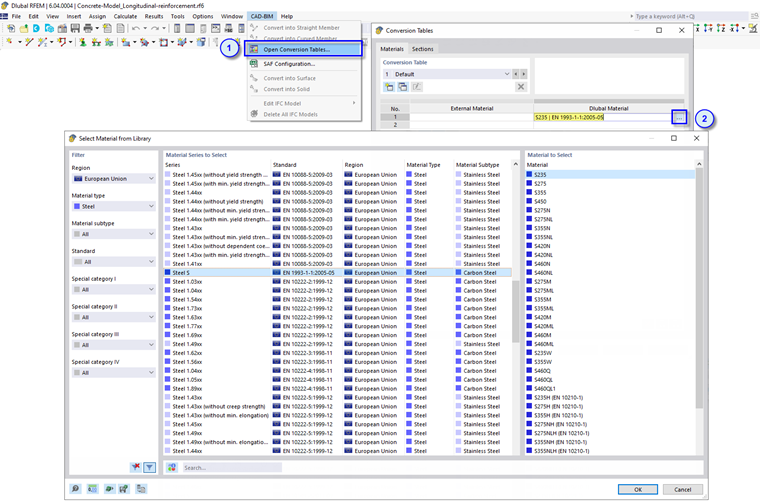

Aprire le tabelle di conversione con i nomi completi dei materiali o delle sezioni trasversali in RFEM

Adattare le tabelle di conversione

Alcune sezioni e materiali sono predefiniti nelle tabelle di conversione dopo l'installazione. È possibile selezionare una voce ed eliminarla con il pulsante . Le definizioni esistenti possono anche essere modificate. Confermate le modifiche con il pulsante .

È possibile creare una nuova regola di conversione con il pulsante . A tal fine, utilizzare le possibilità indicate nella seguente tabella.

	Creare la conversione come espressione regolare o non regolare
	Creare la conversione per l'importazione da RFEM o la conversione per l'esportazione verso RFEM
	Creare la conversione per materiale o sezione

Successivamente, inserire nella tabella a sinistra la denominazione Tekla (Custom name) e a destra la denominazione Dlubal (Dlubal name) del materiale o della sezione. Con il pulsante salvate quindi la nuova conversione e la aggiungete alla tabella.

Il contenuto della tabella di conversione viene salvato come file XML (Conversion-Tekla_DE) nella seguente directory:

• C:\Users\Public\Documents\Dlubal\ImportExportWs

In questo modo è possibile trasferire una tabella di conversione definita ad altri computer.
