Dlubal Software a Tekla Structures používají rozdílné označení materiálu a průřezů. Für einen reibungslosen Datenaustausch müssen die jeweiligen Bezeichnungen in Konvertierungstabellen vorliegen.
Konvertierungstabellen aufrufen
Die Konvertierungstabellen können Sie über die Schaltfläche
Conversion Tables im Menüband von Tekla Structures aufrufen (siehe Bild
Add-In im Menüband von Tekla Structures
).

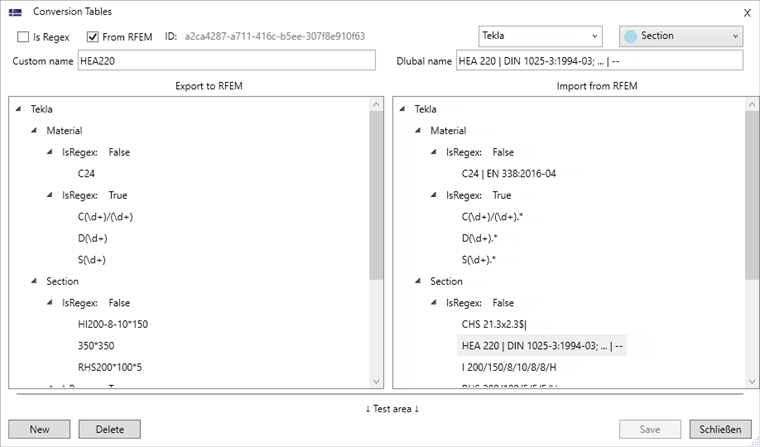

Der Bereich Custom name links regelt die Konvertierung für den Export von Tekla nach RFEM. Hier sind die in Tekla verwendeten Profil- und Materialbezeichnungen eingetragen. Rechts ist ihnen jeweils die Dlubal-Bezeichnung zugeordnet. Der Bereich Dlubal name rechts regelt die Konvertierung für den Import aus RFEM nach Tekla. Hier sind die in RFEM verwendeten Material- und Querschnittsbezeichnungen eingetragen. Links ist ihnen jeweils die Tekla-Bezeichnung zugeordnet. Beide Spalten haben zusätzlich eine Unterteilung für Materialien und Querschnitte.
Weiterhin erfolgt eine Unterteilung in reguläre Ausdrücke (Kontrollfeld Is Regex angehakt) und nicht reguläre Ausdrücke (Is Regex nicht angehakt). Regulární výrazy umožňují konvertovat několik objektů, například celou průřezovou řadu IPE, jediným příkazem.
Über nicht reguläre Ausdrücke können Sie einen Material- oder Querschnittsnamen in seiner programmspezifischen Bezeichnung ergänzen.

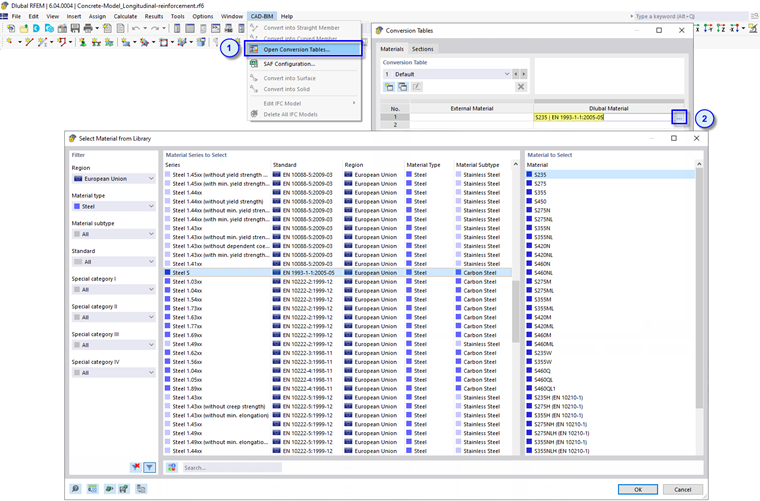

Beim Datenaustausch ist es notwendig, den vollständigen Dlubal Material- oder Querschnittsnamen anzugeben. Tak se v Dlubal databázi materiálů a průřezů přehledně přiřadí označení a příslušná norma. Úplné názvy materiálů nebo průřezů lze zobrazit v nabídce CAD-BIM programu RFEM pomocí volby Otevřít převodní tabulky.
Konvertierungstabellen anpassen
Einige Querschnitte und Materialien sind nach der Installation in den Konvertierungstabellen vordefiniert. Sie können einen Eintrag selektieren und diesen mit der Schaltfläche
löschen. Vorhandene Definitionen lassen sich auch bearbeiten. Bestätigen Sie Ihre Änderungen mit der Schaltfläche
.
Eine neue Konvertierungsvorschrift können Sie mit der Schaltfläche
anlegen. Nutzen Sie dabei die in folgender Tabelle angegebenen Möglichkeiten.
|
Konvertierung als regulären oder nicht regulären Ausdruck anlegen |
|
Konvertierung für den Import aus RFEM oder Konvertierung für den Export nach RFEM anlegen |
|
Konvertierung für Material oder Querschnitt anlegen |
Anschließend tragen Sie links in der Tabelle die Tekla-Bezeichnung (Custom name) und rechts die Dlubal-Bezeichnung (Dlubal name) des Materials oder Querschnitts ein. Mit der Schaltfläche
speichern Sie dann die neue Konvertierung und fügen Sie der Tabelle hinzu.
Der Inhalt der Konvertierungstabelle wird als XML-Datei (Conversion-Tekla_DE) im folgendem Verzeichnis gespeichert:
- C:\Users\Public\Documents\Dlubal\ImportExportWs
Damit können Sie eine definierte Konvertierungstabelle auf andere Rechner übertragen.
