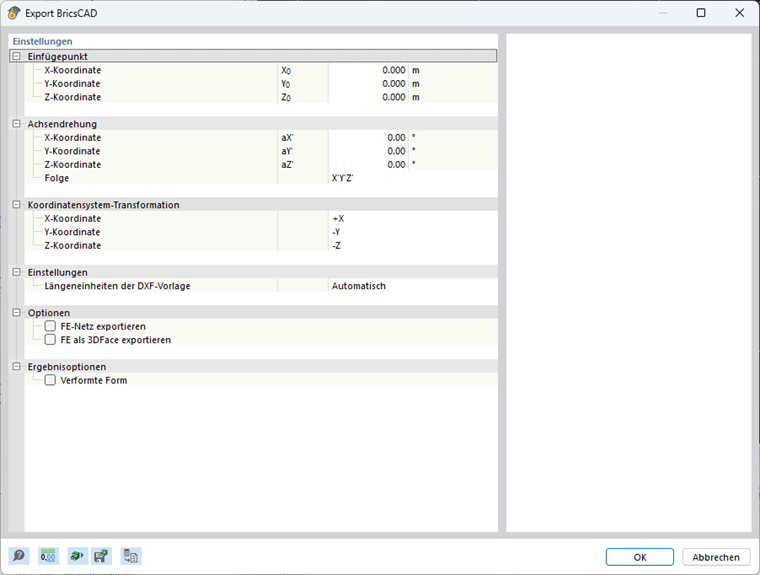

Questa opzione di esportazione consente un'esportazione diretta verso BricsCAD. Il modello RFEM corrente viene trasferito direttamente a BricsCAD. Per l'esportazione, entrambe le applicazioni devono essere aperte contemporaneamente.
Punto di inserimento
Il punto di inserimento si basa sulle coordinate del modello in RFEM. È possibile modificare manualmente il punto di inserimento lungo gli assi X, Y e Z.
Rotazione degli assi
Il modello può essere opzionalmente ruotato rispetto agli assi globali. Un angolo positivo ruota il modello in senso orario.
La sequenza delle rotazioni degli assi può essere definita separatamente.
Trasformazione del sistema di coordinate
Nel menu a tendina corrispondente, è possibile scambiare gli assi o modificare la direzione di un asse.
Impostazioni
Se le 'unità di lunghezza del modello DXF' non devono essere estratte automaticamente dal file DXF, è possibile selezionare l'unità appropriata dall'elenco.
Opzioni
Esporta dimensioni
È possibile esportare le linee di quotatura da RFEM.
Esporta rete FE
La rete FE generata viene esportata sotto forma di linee e nodi.
Esporta FE come 3DFace
RFEM esporta ogni cella della rete FE come elemento 3DFace. Questi elementi sono riconosciuti come superfici in applicazioni come AutoCAD e vengono rappresentati come una rete multifacciale nel modello.
Opzioni di risultato
Forma deformata
La rete deformata della situazione di carico attiva viene esportata.
Esporta la forma deformata come 3DFace
RFEM esporta la rete deformata in elementi 3DFace. Questi elementi sono riconosciuti come superfici in applicazioni come AutoCAD e vengono rappresentati come una rete multifacciale nel modello.
