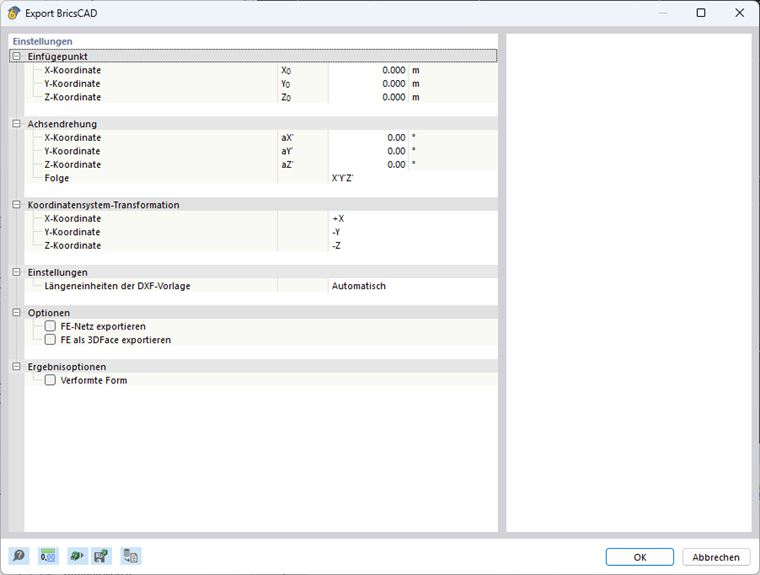

Esta opção de exportação permite uma exportação direta para o BricsCAD. O modelo RFEM atual é transferido diretamente para o BricsCAD. Para a exportação, ambas as aplicações devem estar abertas simultaneamente.
Ponto de Inserção
O ponto de inserção é baseado nas coordenadas do modelo no RFEM. Você pode alterar manualmente o ponto de inserção ao longo dos eixos X, Y e Z.

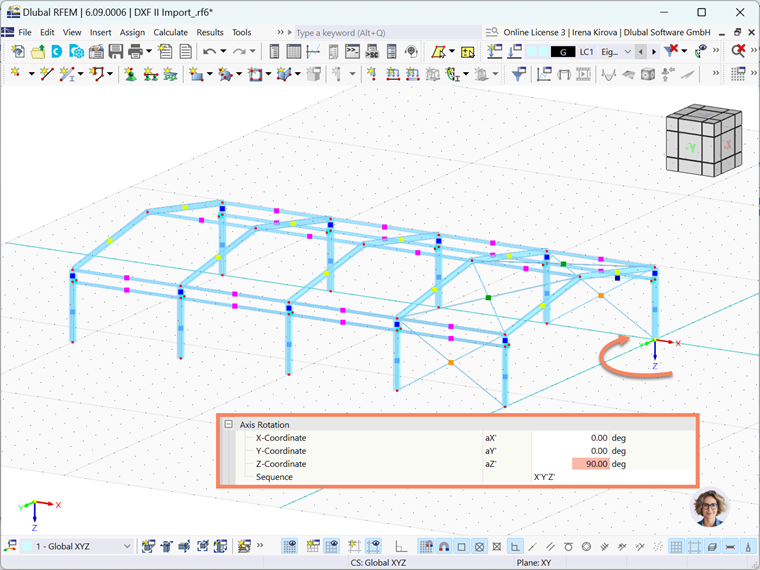

Rotação dos Eixos
O modelo pode, opcionalmente, ser girado em torno dos eixos globais. Um ângulo positivo gira o modelo no sentido horário.
A sequência das rotações dos eixos pode ser definida separadamente.
Transformação do Sistema de Coordenadas
No menu suspenso correspondente, você pode trocar os eixos ou alterar a direção de um eixo.
Configurações
Se as 'Unidades de comprimento do modelo DXF' não forem automaticamente adotadas do arquivo DXF, você pode selecionar a unidade adequada na lista.
Opções
Exportar Dimensões
As linhas de cotagem podem ser exportadas a partir do RFEM.
Exportar Malha FE
A malha FE gerada é exportada na forma de linhas e nós.
Exportar FE como 3DFace
O RFEM exporta cada célula da malha FE como elemento 3DFace. Estes são reconhecidos, por exemplo, no AutoCAD como superfícies e representados no modelo como uma malha de múltiplas superfícies.
Opções de Resultado
Forma Deformada
A malha deformada da situação de carga ativa é exportada.
Exportar Forma Deformada como 3DFace
O RFEM exporta a malha deformada em elementos 3DFace. Estes são reconhecidos, por exemplo, no AutoCAD como superfícies e representados no modelo como uma malha de múltiplas superfícies.
