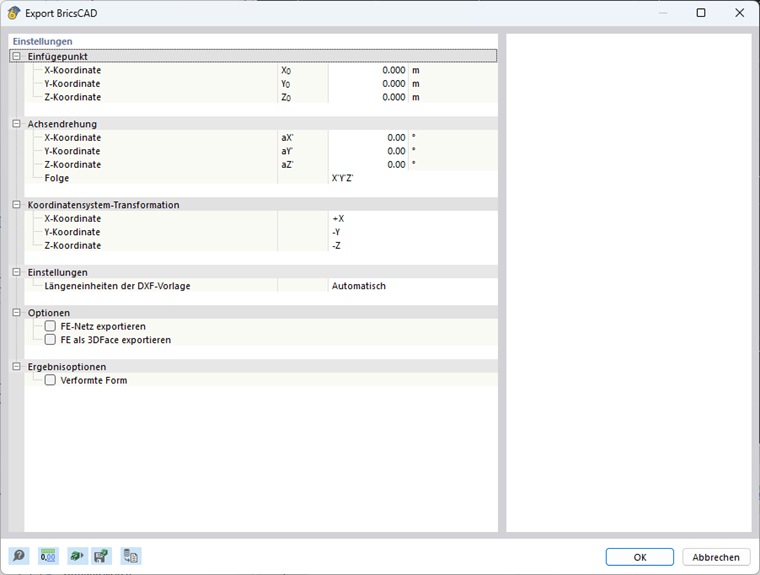

Ta opcja eksportu umożliwia bezpośredni eksport do BricsCAD. Bieżący model RFEM jest bezpośrednio przenoszony do BricsCAD. Aby dokonać eksportu, obie aplikacje muszą być otwarte jednocześnie.
Punkt wstawienia
Punkt wstawienia jest określony przez współrzędne modelu w RFEM. Można ręcznie zmienić punkt wstawienia wzdłuż osi X, Y i Z.
Obrót osi
Model można opcjonalnie obrócić wokół osi globalnych. Dodatni kąt obraca model zgodnie z ruchem wskazówek zegara.
Kolejność obrotów osi można ustalić oddzielnie.
Transformacja systemu współrzędnych
W odpowiednim menu rozwijanym można zamienić osie miejscami lub zmienić kierunek jednej z osi.
Ustawienia
Jeśli jednostki długości szablonu DXF nie mają być automatycznie pobierane z pliku DXF, można wybrać odpowiednią jednostkę z listy.
Opcje
Eksportuj wymiary
Linie wymiarowe mogą być eksportowane z RFEM.
Eksportuj siatkę MES
Generowana siatka MES jest eksportowana w postaci linii i węzłów.
Eksportuj elementy MES jako 3DFace
RFEM eksportuje każdą komórkę siatki MES jako element 3DFace. Są one na przykład rozpoznawane w AutoCAD jako powierzchnie i wyświetlane w modelu jako siatka wielościenna.
Opcje wyników
Zdeformowany kształt
Zdeformowana siatka aktywnej sytuacji obciążeniowej jest eksportowana.
Eksportuj zdeformowany kształt jako 3DFace
RFEM eksportuje zdeformowaną siatkę do elementów 3DFace. Są one na przykład rozpoznawane w AutoCAD jako powierzchnie i wyświetlane w modelu jako siatka wielościenna.
