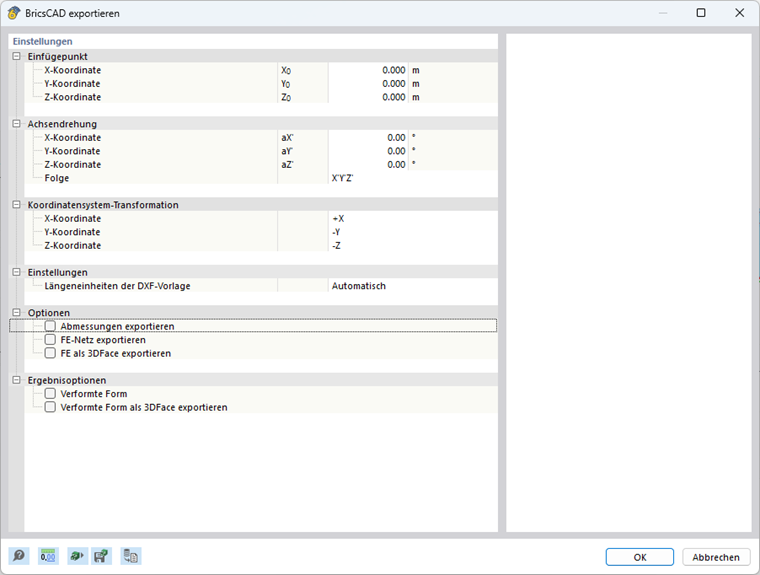

Diese Exportoption ermöglicht einen direkten Export nach BricsCAD. Das aktuelle RFEM-Modell wird direkt nach BricsCAD übertragen. Für den Export müssen beide Anwendungen gleichzeitig geöffnet sein.
Einfügepunkt
Der Einfügepunkt richtet sich nach den Modellkoordinaten in RFEM aus. Sie können den Einfügepunkt manuell entlang der X-, Y- und Z-Achse ändern.

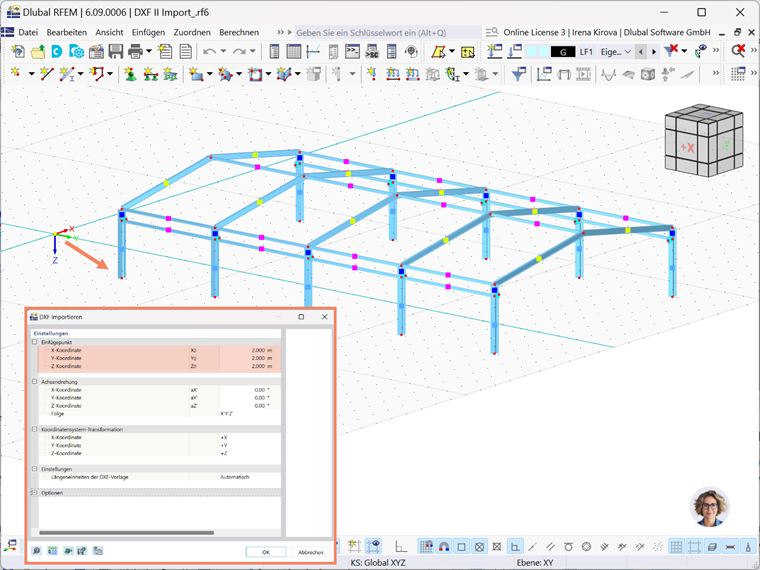

Achsdrehung
Das Modell kann optional um die globalen Achsen gedreht werden. Ein positiver Winkel rotiert das Modell im Uhrzeigersinn.
Die Folge der Achsdrehungen kann separat festgelegt werden.
Koordinatensystem-Transformation
Im entsprechendem Dropdown Menü können Sie die Achsen vertauschen oder die Richtung einer Achse ändern.
Einstellungen
Wenn die 'Längeneinheiten der DXF-Vorlage' nicht automatisch aus der DXF-Datei übernommen werden sollen, können Sie die passende Einheit in der Liste auswählen.
Optionen
Abmessungen exportieren
Bemaßungslinien können aus RFEM heraus exportiert werden.
FE-Netz exportieren
Das generierte FE-Netz wird in Form von Linien und Knoten exportiert .
FE als 3DFace exportieren
RFEM exportiert jede FE-Netz-Zelle als 3DFace Element. Diese werden z.B. in AutoCAD als Fläche erkannt und im Modell als Vielflächennetz dargestellt.
Ergebnisoptionen
Verformte Form
Das verformte Netz der aktiven Lastsituation wird exportiert.
Verformte Form als 3DFace exportieren
RFEM exportiert das verformte Netz in 3DFace Elemente. Diese werden z.B. in AutoCAD als Fläche erkannt und im Modell als Vielflächennetz dargestellt.
