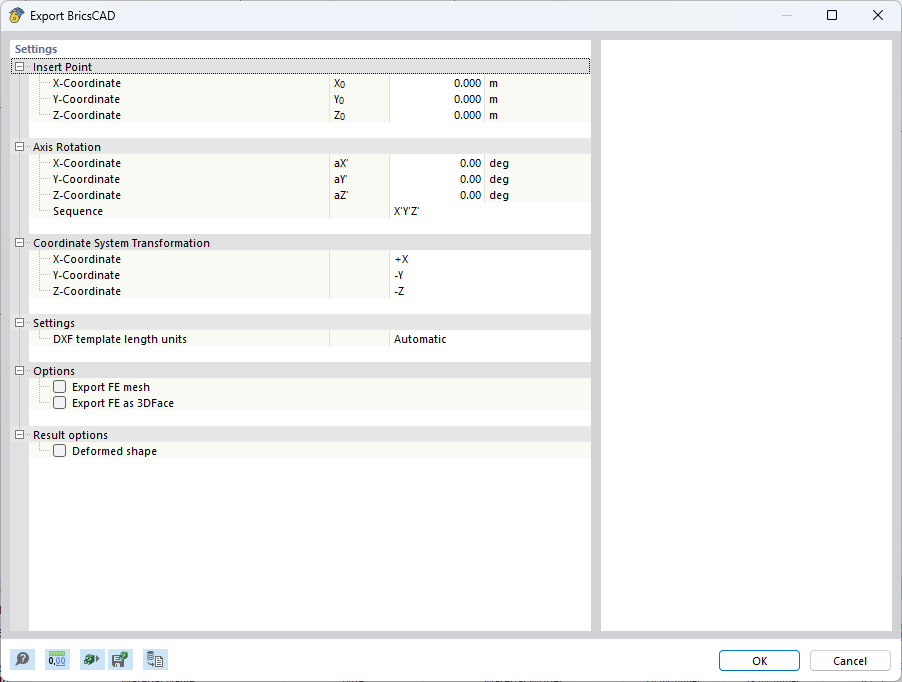

Cette option d’exportation permet d’exporter directement vers BricsCAD. Le modèle RFEM actuel est transféré directement vers BricsCAD. Pour l’exportation, les deux applications doivent être ouvertes simultanément.
Point d’insertion
Le point d’insertion est aligné avec les coordonnées du modèle dans RFEM. Vous pouvez modifier manuellement le point d’insertion le long des axes X, Y et Z.
Rotation des axes
Le modèle peut être pivoté autour des axes globaux. Un angle positif fait pivoter le modèle dans le sens horaire.
L’ordre des rotations des axes peut être défini séparément.
Transformation du système de coordonnées
Le menu déroulant correspondant vous permet de permuter les axes ou de changer la direction d’un axe.
Paramètres
Si les « Unités de longueur du modèle DXF » ne doivent pas être automatiquement reprises du fichier DXF, vous pouvez sélectionner l’unité correspondante dans la liste.
Options
Exporter les dimensions
Les lignes de cote peuvent être exportées depuis RFEM.
Exporter le maillage EF
Le maillage EF généré est exporté sous la forme de lignes et de nœuds.
Exporter le maillage EF en tant que 3DFace
RFEM exporte chaque cellule de maillage EF en tant qu’élément 3DFace. Ceux-ci sont, par exemple, reconnus comme une surface dans AutoCAD et représentés dans le modèle sous forme de maillage à faces multiples.
Options de résultats
Forme déformée
Le maillage déformé de la situation de charge active est exporté.
Exporter la forme déformée en tant que 3DFace
RFEM exporte le maillage déformé en éléments 3DFace. Ceux-ci sont, par exemple, reconnus comme une surface dans AutoCAD et représentés dans le modèle sous forme de maillage à faces multiples.
