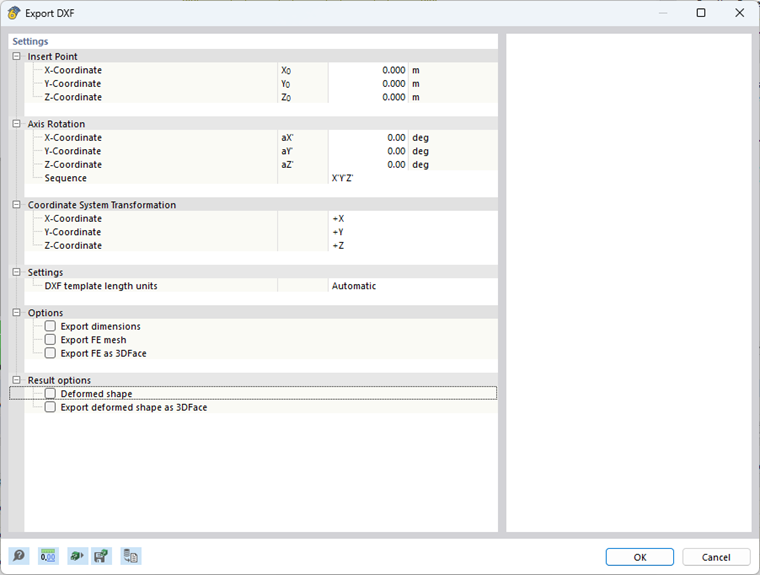

No momento, estão disponíveis dois formatos DXF. O formato DXF II é baseado numa tecnologia mais avançada e oferece funções mais avançadas em comparação com o formato DXF mais antigo. O desenvolvimento futuro está focado em melhorar a tecnologia DXF II com o objetivo de substituir gradualmente o formato DXF tradicional. É possível realizar uma exportação direta para o AutoCAD ou gerar um arquivo DXF a partir do modelo atual. Para a exportação direta para o AutoCAD, ambas as aplicações devem estar abertas simultaneamente.
Ponto de Inserção
O ponto de inserção corresponde com as coordenadas do modelo no RFEM. O utilizador pode alterar manualmente o ponto de inserção ao longo dos eixos X, Y e Z.
Rotação do Eixo
O modelo pode ser opcionalmente girado em torno dos eixos globais. Um ângulo positivo roda o modelo no sentido horário.
A sequência de rotações dos eixos pode ser definida separadamente.
Transformação do Sistema de Coordenadas
No correspondente menu pendente, pode inverter os eixos ou alterar a direção de um eixo.
Configurações
Se as 'Unidades de comprimento da amostra DXF' não forem importadas automaticamente do arquivo DXF, pode selecionar a unidade apropriada na lista.
Opções
Exportar Dimensões
As linhas de dimensão podem ser exportadas do RFEM.
Exportar Malha EF
A malha EF gerada é exportada na forma de linhas e nós.
Exportar EF como 3DFace
O RFEM exporta cada célula da malha EF como elemento 3DFace. No AutoCAD, por exemplo, estas são reconhecidas como superfícies e exibidas no modelo como malhas de múltiplas superfícies.
Opções de Resultado
Forma Deformada
A malha deformada da situação de carga ativa é exportada.

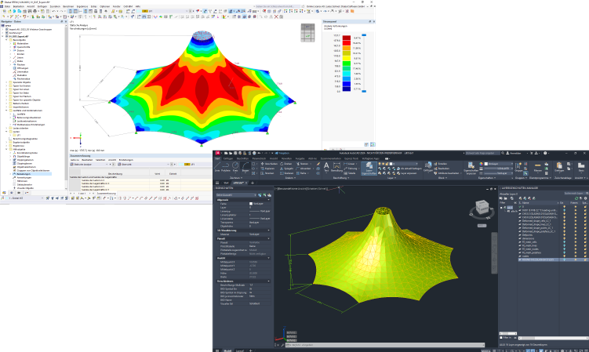

Exportar Forma Deformada como 3DFace
O RFEM exporta a malha deformada em elementos 3DFace. No AutoCAD, por exemplo, estas são reconhecidas como superfícies e exibidas no modelo como malhas de múltiplas superfícies.
