Actuellement, deux formats DXF sont disponibles. Le format DXF II est basé sur une technologie plus avancée et offre des fonctionnalités étendues par rapport à l’ancien format DXF. Le développement futur se concentre sur l’amélioration de la technologie DXF II dans le but de remplacer progressivement le format DXF traditionnel. Une exportation directe vers AutoCAD peut être effectuée ou un fichier DXF peut être généré à partir du modèle actuel. Pour l’exportation directe vers AutoCAD, les deux applications doivent être ouvertes en même temps.

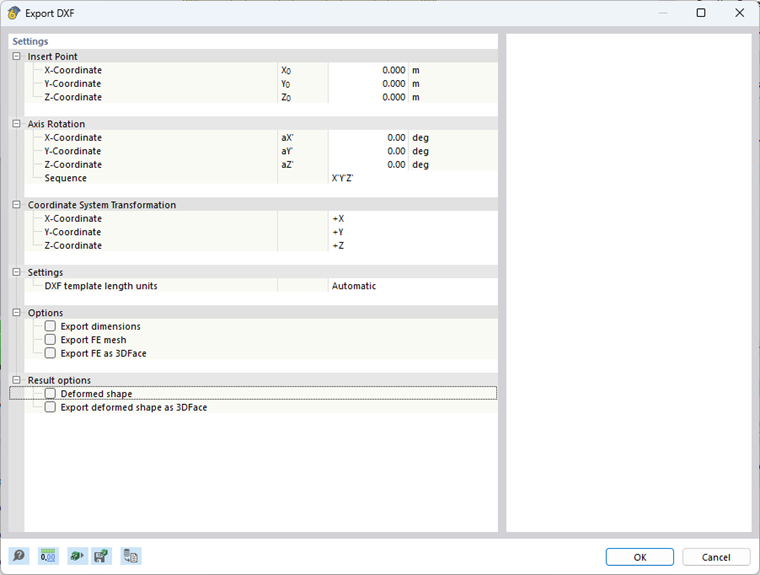

Point d'insertion
Le point d'insertion est basé sur les coordonnées du modèle dans RFEM. Vous pouvez modifier manuellement le point d'insertion selon les axes X, Y et Z.
Rotation des axes
Le modèle peut être tourné autour des axes globaux. Un angle positif fait pivoter le modèle dans le sens horaire.
L'ordre des rotations d'axes peut être défini séparément.
Transformation du système de coordonnées
Dans le menu déroulant correspondant, vous pouvez intervertir les axes ou changer la direction d'un axe.
Paramètres
Si les 'Unités de longueur du modèle DXF' ne doivent pas être automatiquement reprises du fichier DXF, vous pouvez sélectionner l'unité adaptée dans la liste.
Options
Exporter les dimensions
Les lignes de cotes peuvent être exportées à partir de RFEM.
Exporter le maillage EF
Le maillage EF généré est exporté sous forme de lignes et de nœuds.
Exporter le maillage EF en tant que 3DFace

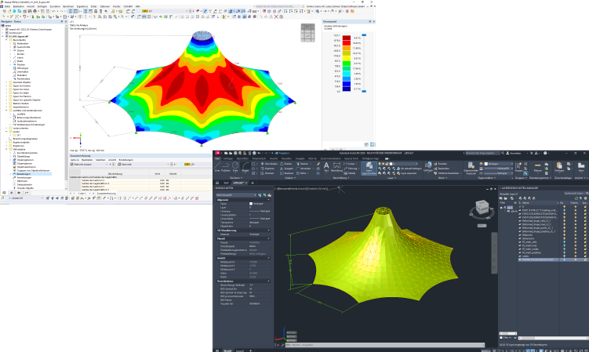

RFEM exporte chaque cellule du maillage EF en tant qu'élément 3DFace. Ces éléments sont reconnus par exemple dans AutoCAD comme des surfaces et représentés dans le modèle comme un maillage multi-surfaces.
Options de résultats
Forme déformée
Le maillage déformé de la situation de charge active est exporté.
Exporter la forme déformée en tant que 3DFace
RFEM exporte le maillage déformé en éléments 3DFace. Ces éléments sont reconnus par exemple dans AutoCAD comme des surfaces et représentés dans le modèle comme un maillage multi-surfaces.
