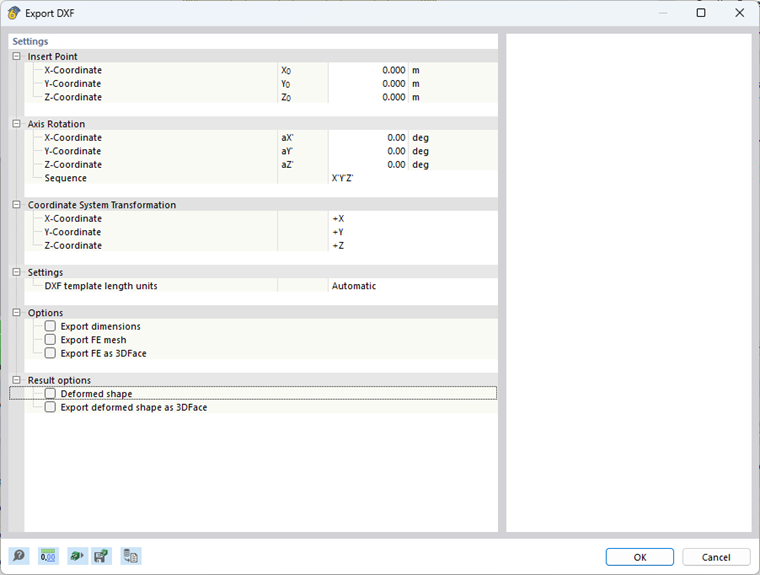

Al momento sono disponibili due formati DXF. Il formato DXF II si basa su una tecnologia più avanzata e offre funzioni estese rispetto al formato DXF più datato. Gli sviluppi futuri si concentrano sul miglioramento della tecnologia DXF II con l'obiettivo di sostituire gradualmente il tradizionale formato DXF. È possibile effettuare un'esportazione diretta in AutoCAD o generare un file DXF dal modello corrente. Per l'esportazione diretta in AutoCAD, entrambe le applicazioni devono essere aperte simultaneamente.
Punto di inserimento
Il punto di inserimento è basato sulle coordinate del modello in RFEM. È possibile modificare manualmente il punto di inserimento lungo gli assi X, Y e Z.
Rotazione degli assi
Il modello può essere opzionalmente ruotato attorno agli assi globali. Un angolo positivo ruota il modello in senso orario.
La sequenza delle rotazioni degli assi può essere impostata separatamente.
Trasformazione del sistema di coordinate
Nel relativo menu a tendina è possibile scambiare gli assi o modificare la direzione di un asse.
Impostazioni
Se le 'unità di lunghezza del modello DXF' non devono essere ereditate automaticamente dal file DXF, è possibile selezionare l'unità appropriata dall'elenco.
Opzioni
Esportare le quote
Le linee di quota possono essere esportate da RFEM.
Esportare la mesh FE
La mesh FE generata viene esportata sotto forma di linee e nodi.
Esportare FE come 3DFace
RFEM esporta ogni cella della mesh FE come elemento 3DFace. Questi vengono, ad esempio, riconosciuti come superfici in AutoCAD e vengono visualizzati nel modello come una mesh multi-superficie.
Opzioni di risultato
Forma deformata
Viene esportata la mesh deformata della situazione di carico attiva.

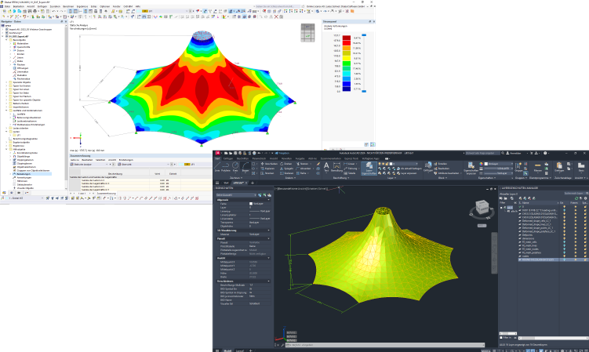

Esportare la forma deformata come 3DFace
RFEM esporta la mesh deformata in elementi 3DFace. Questi vengono, ad esempio, riconosciuti come superfici in AutoCAD e visualizzati nel modello come una mesh multi-superficie.
