Actualmente, hay disponibles dos formatos DXF. El formato DXF II se basa en una tecnología más avanzada y ofrece funciones ampliadas en comparación con el formato DXF anterior. El desarrollo adicional se centra en la mejora de la tecnología DXF II con el objetivo de reemplazar gradualmente el formato DXF tradicional. Se puede realizar una exportación directa a AutoCAD o generar un archivo DXF a partir del modelo actual. Para la exportación directa a AutoCAD, ambas aplicaciones deben estar abiertas simultáneamente.
Punto de inserción
El punto de inserción se basa en las coordenadas del modelo en RFEM. Puede cambiar manualmente el punto de inserción a lo largo de los ejes X, Y y Z.
Rotación de ejes
Opcionalmente, el modelo puede rotarse alrededor de los ejes globales. Un ángulo positivo rota el modelo en el sentido de las agujas del reloj.
La secuencia de las rotaciones de los ejes se puede establecer por separado.
Transformación del sistema de coordenadas
En el menú desplegable correspondiente, puede intercambiar los ejes o cambiar la dirección de un eje.
Configuraciones
Si no desea que las 'unidades de longitud de la plantilla DXF' se tomen automáticamente del archivo DXF, puede seleccionar la unidad adecuada en la lista.
Opciones
Exportar dimensiones
Las líneas de cotas pueden exportarse desde RFEM.
Exportar malla FE
Se exporta la malla FE generada en forma de líneas y nodos.
Exportar FE como 3DFace
RFEM exporta cada celda de la malla FE como un elemento 3DFace. Estos son reconocidos, por ejemplo, en AutoCAD como superficies y se representan en el modelo como una malla de múltiples superficies.
Opciones de resultados
Forma deformada
Se exporta la malla deformada de la situación de carga activa.

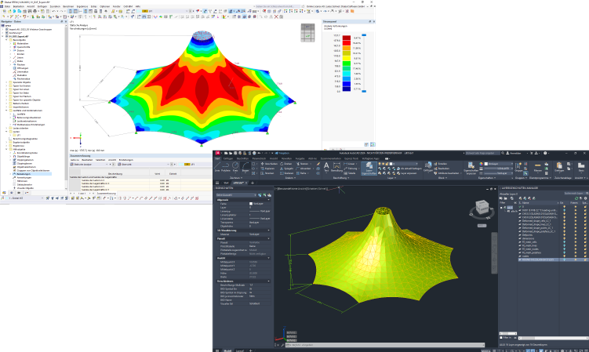

Exportar forma deformada como 3DFace
RFEM exporta la malla deformada en elementos 3DFace. Estos son reconocidos, por ejemplo, en AutoCAD como superficies y se representan en el modelo como una malla de múltiples superficies.
