V současné době jsou k dispozici dva formáty DXF. Formát DXF II je založen na pokročilejší technologii a ve srovnání se starším formátem DXF nabízí rozšířené funkce. Další vývoj se soustředí na vylepšení technologie DXF II s cílem postupně nahradit tradiční formát DXF. Lze provést přímý export do AutoCADu nebo vytvořit soubor DXF z aktuálního modelu. Pro přímý export do AutoCADu musí být obě aplikace otevřené současně.
Vkládací bod
Vkládací bod se řídí souřadnicemi modelu v programu RFEM. Vkládací bod můžete ručně změnit podél os X, Y a Z.
Otočení os
Model lze volitelně natočit kolem globálních os. Kladný úhel otočí model ve směru hodinových ručiček.
Pořadí otočení os lze nastavit samostatně.
Transformace souřadného systému
V příslušném rozevíracím menu můžete zaměnit osy nebo změnit směr osy.

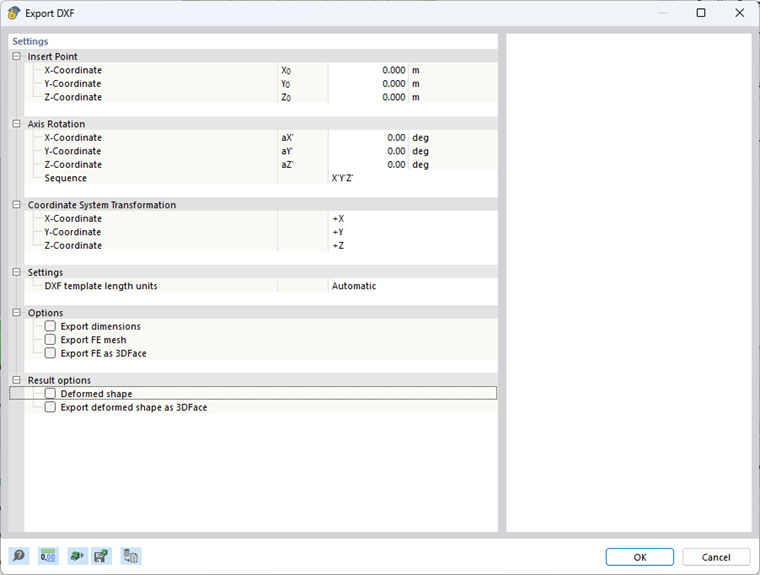

Nastavení
Pokud se „Délkové jednotky šablony DXF“ nemají převzít automaticky z souboru DXF, můžete vybrat vhodnou jednotku ze seznamu.
Možnosti
Exportovat rozměry
Rozměrové čáry lze exportovat z programu RFEM.
Exportovat síť KP
Generovaná síť KP se exportuje ve formě čar a uzlů .
Exportovat KP jako 3DFace
RFEM exportuje každou buňku sítě KP jako prvek 3DFace. Ty jsou například v AutoCADu rozpoznány jako plochy a v modelu zobrazeny jako síť ploch.
Možnosti výsledků
Deformovaný tvar

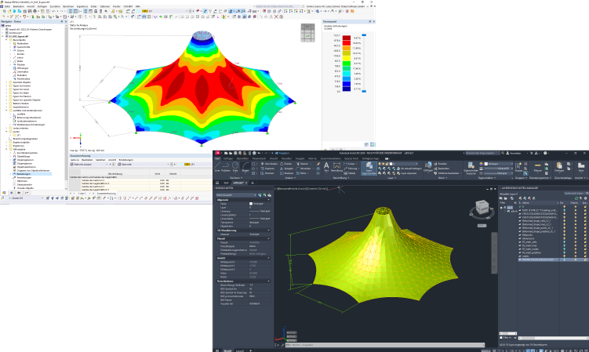

Exportuje se deformovaná síť aktivní zatěžovací situace.
Exportovat deformovaný tvar jako 3DFace
RFEM exportuje deformovanou síť do prvků 3DFace. Ty jsou například v AutoCADu rozpoznány jako plochy a v modelu zobrazeny jako síť ploch.
