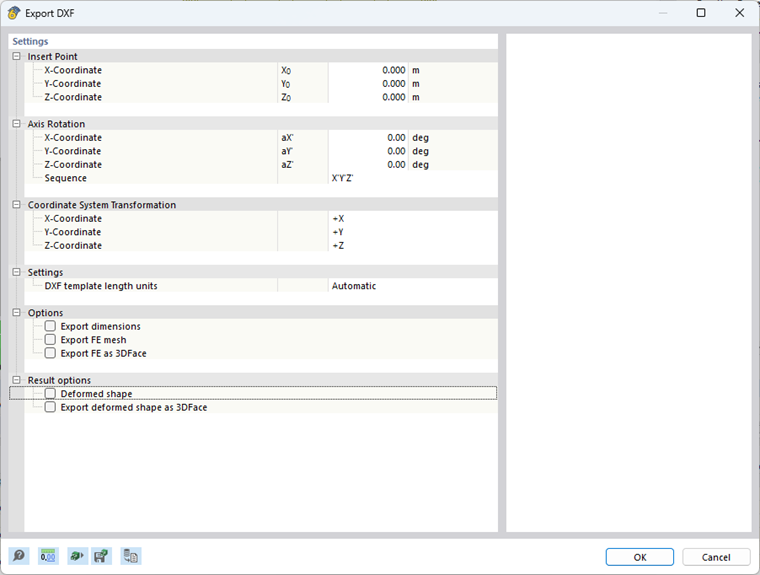

Obecnie dostępne są dwa formaty DXF. Format DXF II opiera się na bardziej zaawansowanej technologii i oferuje rozszerzone funkcje w porównaniu do starszego formatu DXF. Dalszy rozwój skupia się na udoskonaleniu technologii DXF II w celu stopniowego zastąpienia tradycyjnego formatu DXF. Istnieje możliwość bezpośredniego eksportu do AutoCAD lub utworzenia pliku DXF z bieżącego modelu. Aby dokonać bezpośredniego eksportu do AutoCAD, obie aplikacje muszą być otwarte jednocześnie.
Punkt wstawienia
Punkt wstawienia jest określany przez współrzędne modelu w RFEM. Można ręcznie zmienić punkt wstawienia wzdłuż osi X, Y i Z.
Obrót osiowy
Model może opcjonalnie zostać obrócony względem globalnych osi. Dodatni kąt obraca model zgodnie z ruchem wskazówek zegara.
Kolejność obrotów osiowym można ustalić osobno.
Transformacja układu współrzędnych
W odpowiednim menu rozwijanym można zamienić osie lub zmienić kierunek jednej z osi.
Ustawienia
Jeżeli 'Jednostki długości szablonu DXF' nie mają być automatycznie przyjmowane z pliku DXF, można wybrać odpowiednią jednostkę z listy.
Opcje
Eksportuj wymiary
Linie wymiarowe mogą być eksportowane z RFEM.
Eksportuj siatkę FE
Wygenerowana siatka FE jest eksportowana w formie linii i węzłów.
Eksportuj FE jako 3DFace
RFEM eksportuje każdą komórkę siatki FE jako element 3DFace. Są one rozpoznawane na przykład w AutoCAD jako powierzchnie i przedstawiane w modelu jako siatka wielopowierzchniowa.
Opcje wyników
Zdeformowany kształt
Zdeformowana siatka dla aktywnej sytuacji obciążeniowej jest eksportowana.
Eksportuj zdeformowany kształt jako 3DFace

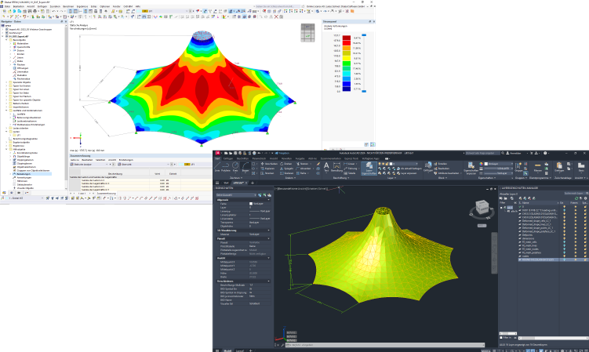

RFEM eksportuje zdeformowaną siatkę jako elementy 3DFace. Są one rozpoznawane na przykład w AutoCAD jako powierzchnie i przedstawiane w modelu jako siatka wielopowierzchniowa.
