Dyskretyzacja przestrzenna konstrukcji za pomocą siatki ES ma decydujące znaczenie dla dokładności wyników obliczeń. Wysoka gęstość siatki zapewnia dobrą dokładność, ale także dłuższy czas obliczeń. Dlatego też specyfikacje dotyczące generacji siatki ES powinny być tworzone z rozwagą. Szczegółowe informacje na ten temat można znaleźć w podręczniku RFEM.
Sieć można wygenerować i wyświetlić za pomocą przycisku
.

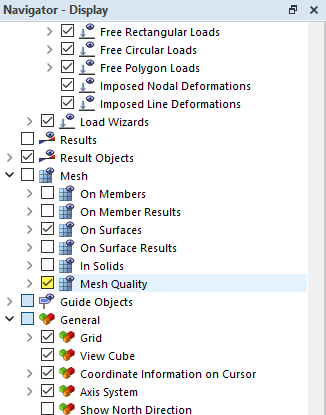

Po wygenerowaniu sieci można użyć funkcji jakości sieci. Można go aktywować w 'nawigatorze wyświetlania' i umożliwia on przegląd, które objętości skończone spełniają określone kryteria jakości, a które nie.

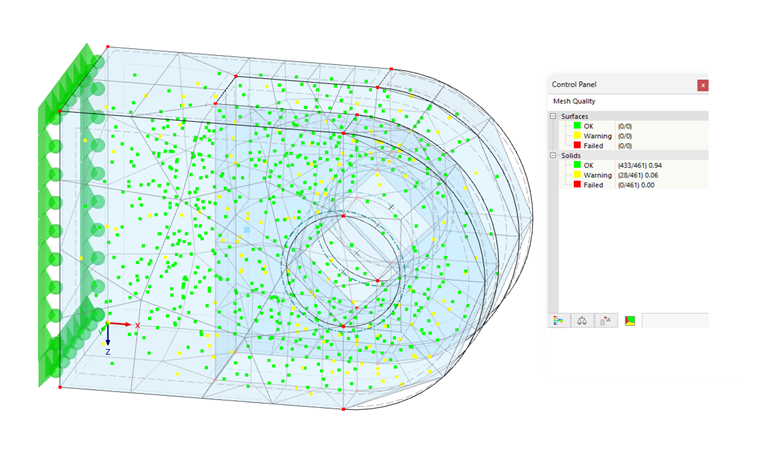

Wyniki wyświetlane są w panelu sterowania i na wykresie.
W ustawieniach sieci znajdują się kryteria jakości, według których sieć jest sprawdzana. Można je edytować indywidualnie.

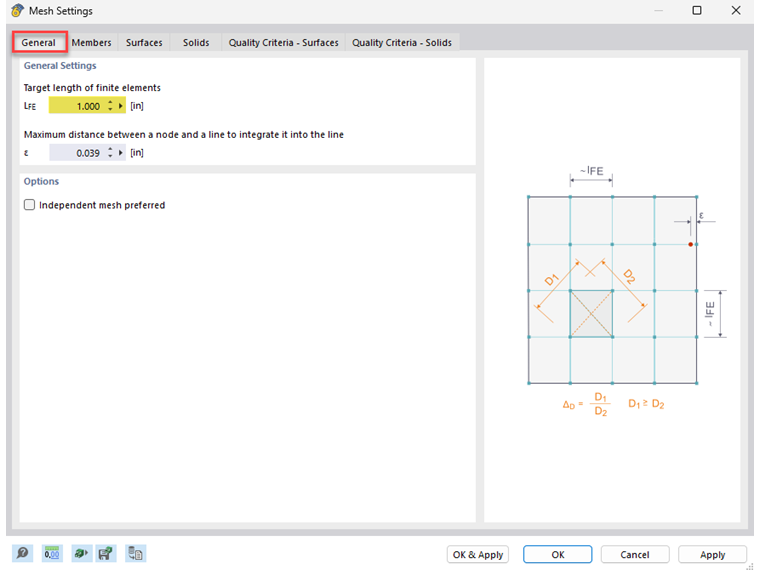

Jeżeli gęstość siatki jest zbyt duża, należy zmniejszyć pożądaną długość elementów skończonych w zakładce 'Ogólne'. 'Maksymalna liczba węzłów siatki' oznacza górną granicę liczby generowanych węzłów. Pozwala to ograniczyć liczbę równań do rozwiązania.
