W tym rozdziale wyjaśniono, jak tworzyć spoiny liniowe. W tym celu do modelu wkładana jest dodatkowa podkładka, do której przyspawany jest wspornik. Ponieważ spoina nie może być przymocowana do powierzchni bez grubości, tj. bezpośrednio do bryły, należy utworzyć dodatkowe powierzchnie między objętością a płytą montażową.
Modelowe powierzchnie łączące

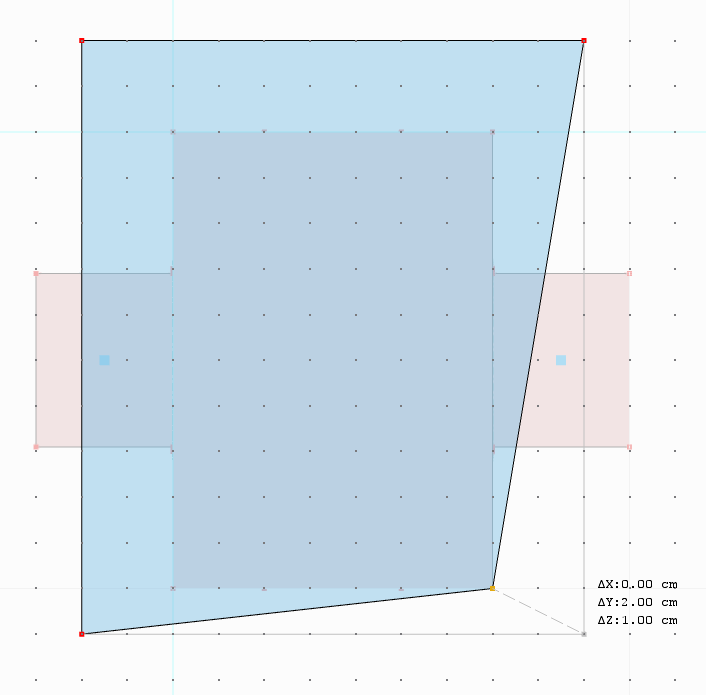

Skopiować tylną płytę klapy o -2 cm w kierunku X i powiększyć ją, przeciągając i upuszczając rogi na zewnątrz o 2 cm.

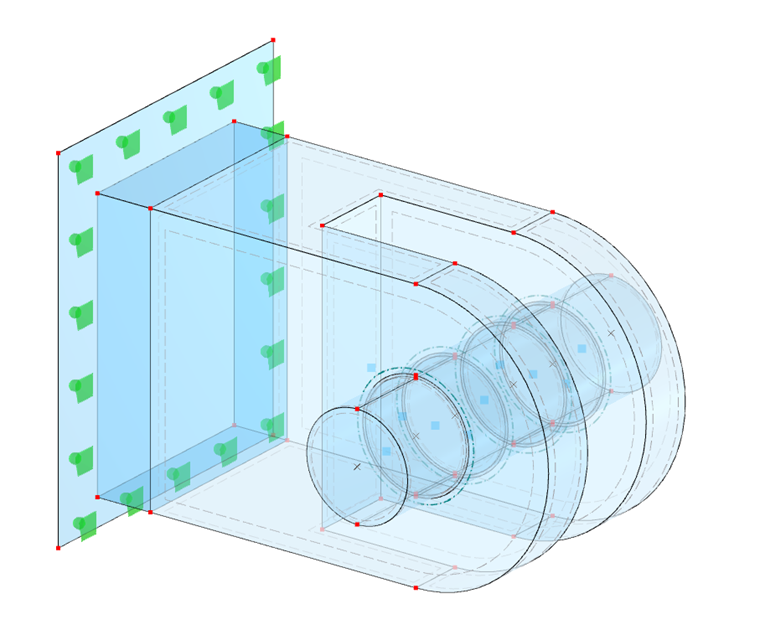

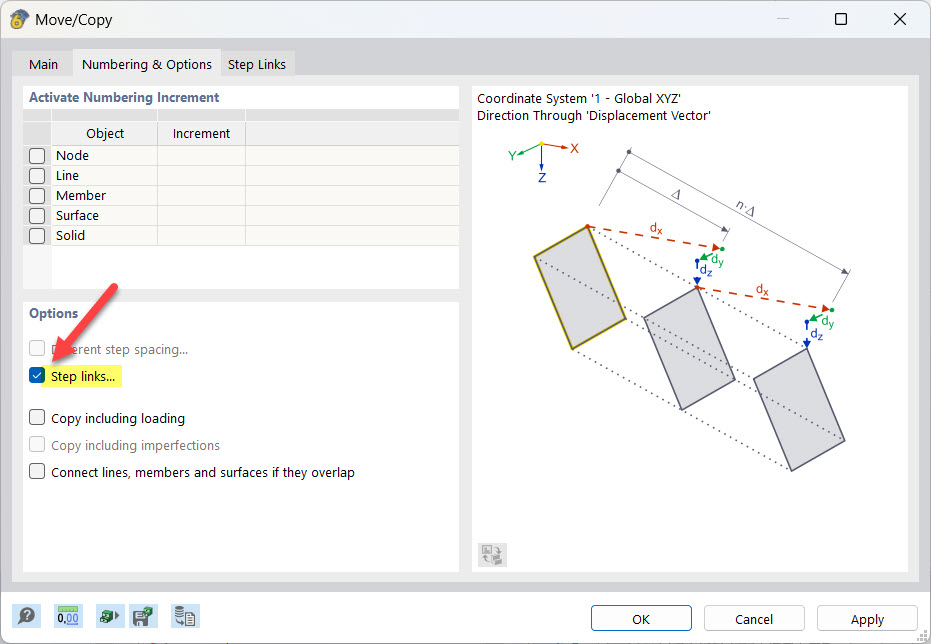

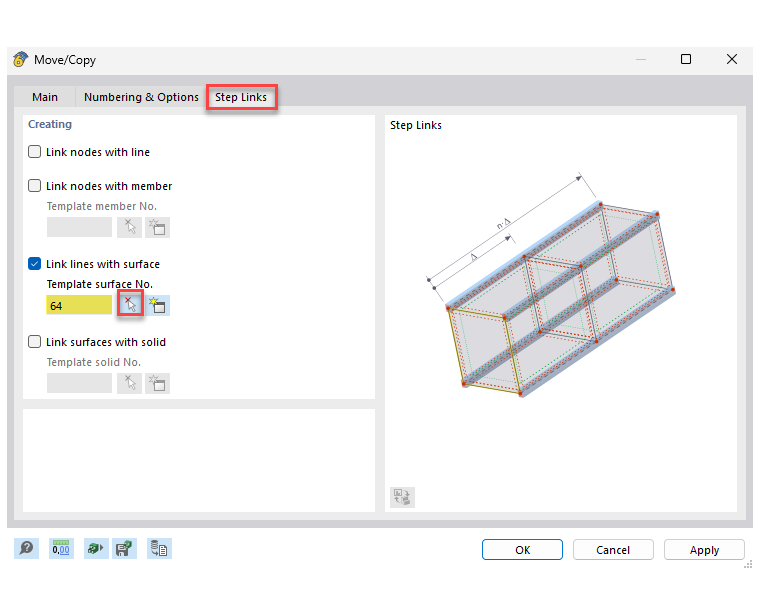

Teraz wybierz linie na krawędzi powierzchni granicznej kubatury i skopiuj je o -2 cm. W zakładce 'Numerowanie i opcje' należy aktywować połączenie stopni i określić w odpowiedniej zakładce, że linie mają być połączone z powierzchniami. Teraz można zamodelować liniowe połączenie spawane pomiędzy tymi powierzchniami a podkładką mocującą.
Tworzenie liniowych połączeń spawanych

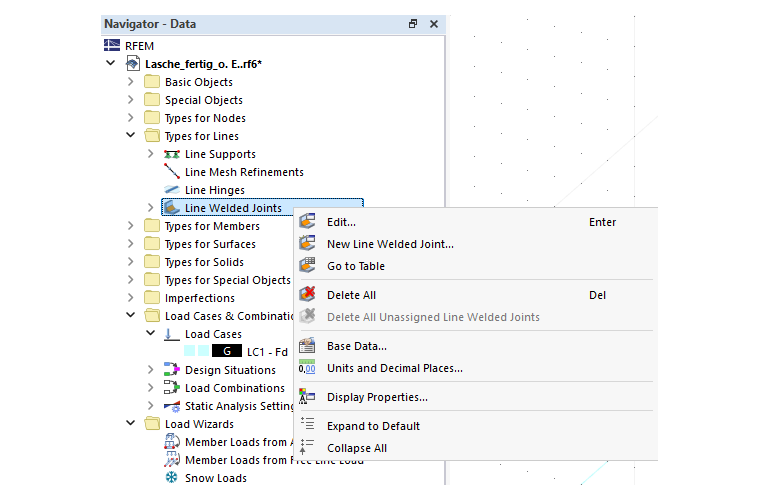

Nową spoinę liniową można utworzyć w Nawigatorze w sekcji 'Typy dla linii'.

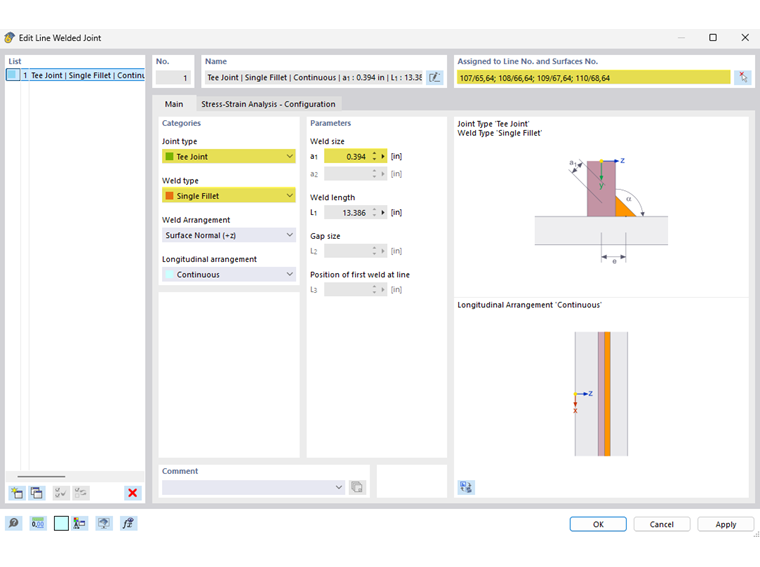

Można wybierać między różnymi typami połączeń i spoin oraz definiować dodatkowe parametry w zależności od wyboru. Typ połączenia prezentowany jest graficznie w prawej części okna dialogowego.
W webinarium wykorzystano połączenie typu T ze spoiną typu 'spoina pachwinowa'.

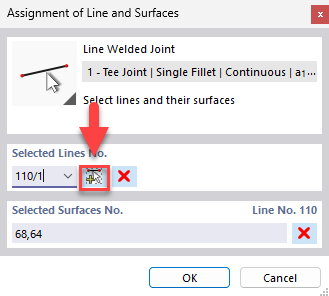

Podczas przypisywania liniowego złącza spawanego w grafice należy najpierw wybrać linię, wzdłuż której będzie przebiegać liniowe złącze spawane. Następnie należy wybrać powierzchnię do połączenia, a następnie krążek mocujący. Za pomocą przycisku
można przypisać następne liniowe połączenie spawane.

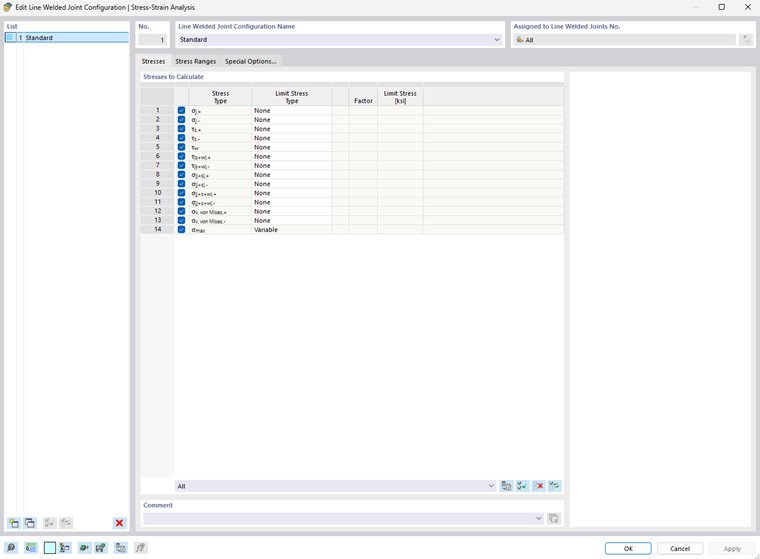

W zakładce 'Obliczenia naprężeń-odkształceń - Konfiguracja' można edytować i przypisywać ustawienia 'liniowego połączenia spawanego'. W konfiguracji można wybrać naprężenia do obliczenia i określić naprężenia graniczne. Aby określić naprężenie graniczne zdefiniowane przez użytkownika, należy wybrać typ naprężenia granicznego "Użytkownik". Utworzy to pole w polu „Niestandardowe. Rozpiętość graniczna. [N/mm2 ] "zwolnione.
