Tato kapitola vysvětluje, jak vytvořit liniové svary. Za tímto účelem se do modelu vloží přídavná podložka, ke které je držák přivařen. Vzhledem k tomu, že svar nelze připojit k ploše bez tloušťky, tj. přímo na těleso, musí být mezi objemem a montážní deskou vytvořeny další plochy.

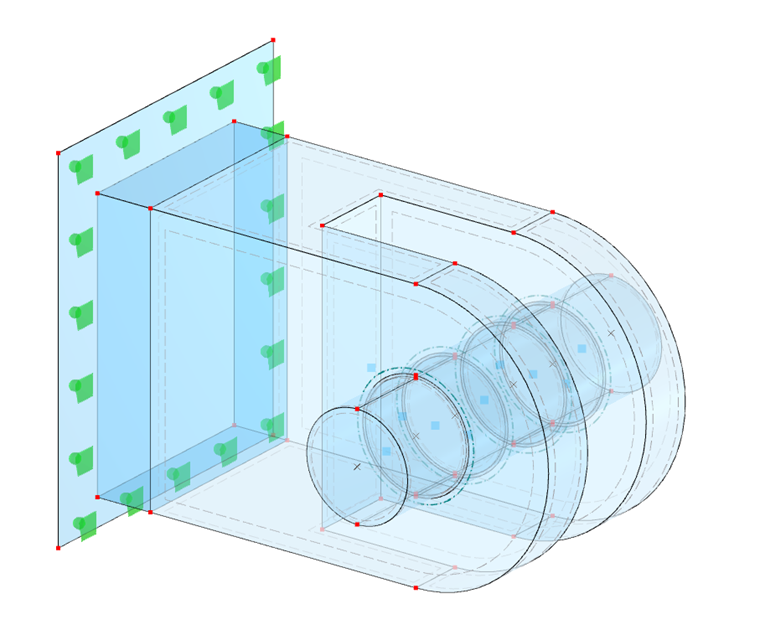

Model styčných ploch

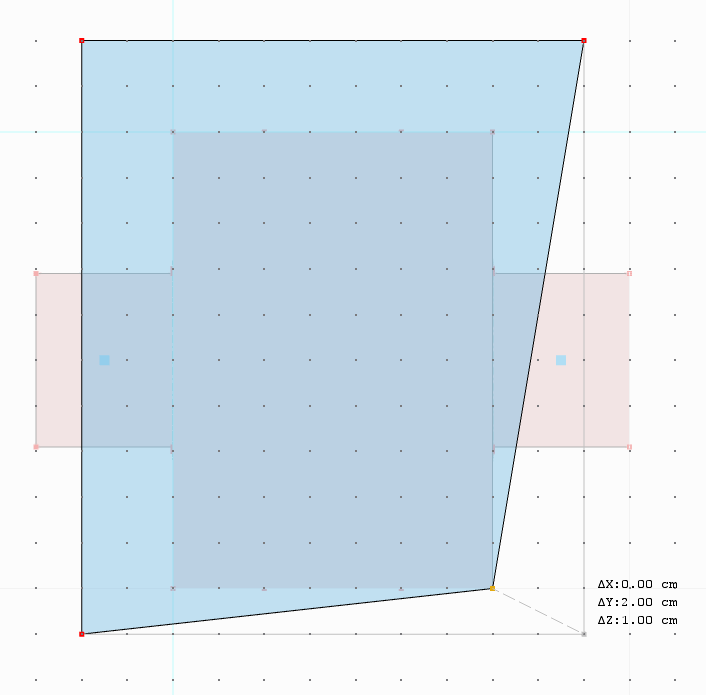

Zadní desku chlopně zkopírujeme o -2 cm ve směru osy X a tažením za rohy ji zvětšíme o 2 cm.

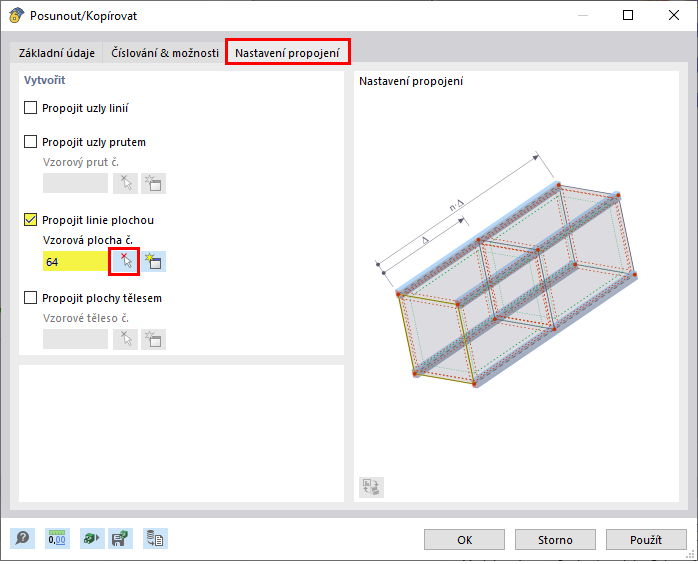

Nyní vybereme linie na okraji hraniční plochy objemu a zkopírujeme je o -2 cm. V záložce 'Číslování a nastavení' aktivujeme odkaz Krok a v příslušné záložce určíme, že linie mají být spojeny plochami. Mezi těmito plochami a podložkou lze nyní modelovat liniový svar.
Vytvořte liniové svarové spoje

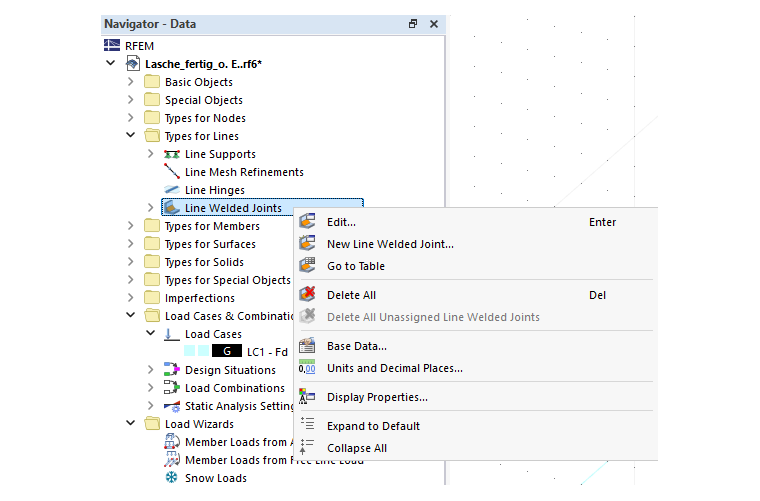

Nový liniový svar lze vytvořit v sekci 'Typy pro linie' v navigátoru.

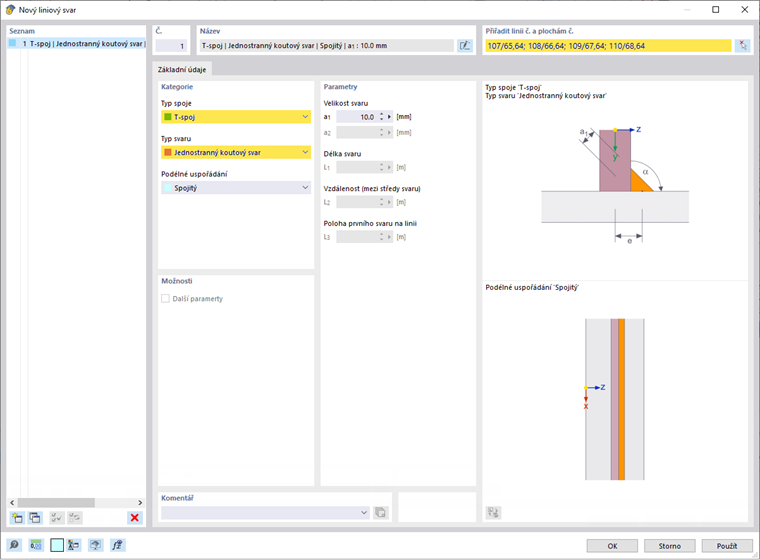

V závislosti na vaší volbě si můžete vybrat mezi různými typy spojů a svarů a definovat další parametry. Typ přípoje se graficky zobrazí v pravé části dialogu.
Ve webináři byl použit T-svar s typem svaru 'koutový svar'.

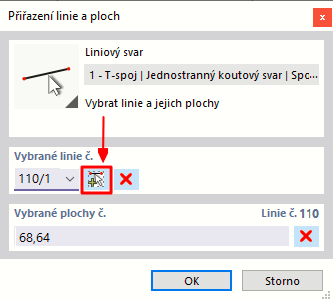

Při přiřazení liniového svaru v grafice je třeba nejprve vybrat linii, podél které liniový svar probíhá. Poté vyberte plochu, která má být připojena, a poté upevňovací kotouč. Pomocí tlačítka
lze přiřadit další liniový svarový spoj.

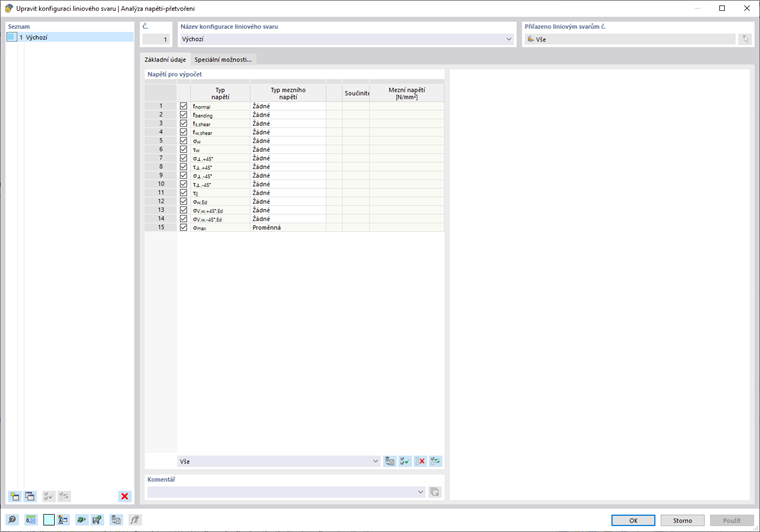

V záložce 'Výpočet napětí-přetvoření - Konfigurace' lze upravit a přiřadit 'Konfigurace liniového svaru'. V konfiguraci lze vybrat napětí, která se mají vypočítat, a zadat mezní napětí. Mezní napětí zadané uživatelem lze vybrat jako typ mezního napětí "Uživatelské". Tím se pole v poli "Vlastní. Mezní rozpětí. [N/mm2 ] "uvolněno.
