Descripción

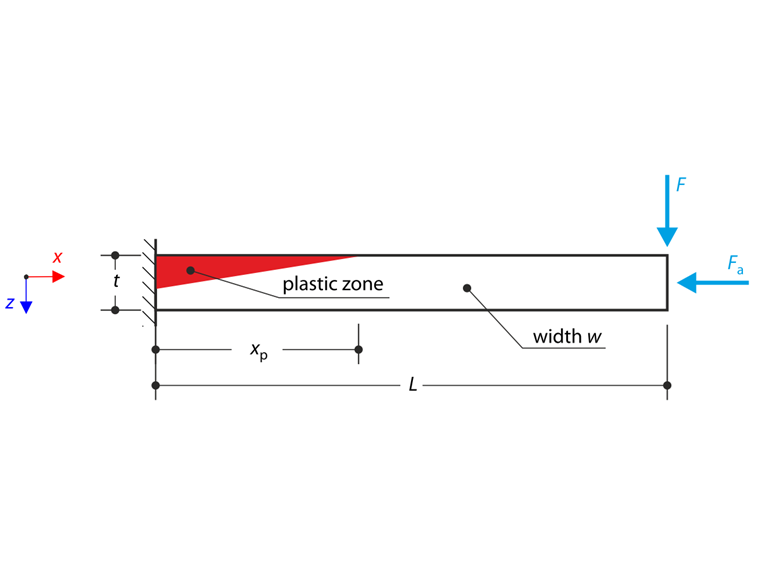

Un voladizo está completamente fijo en el extremo izquierdo (x = 0) y está sometido a una fuerza transversal F y una fuerza axial Fa en el extremo derecho. La resistencia a la tracción es cero y el comportamiento en la compresión permanece elástico. El problema es descrito por el siguiente conjunto de parámetros. Se consideran pequeñas deformaciones y el peso propio se omite en este ejemplo. Determine la máxima deflexión uz,max.
| Material | Elástico-Plástico | Módulo de Elasticidad | E | 210000.000 | MPa |
| Relación de Poisson | ν | 0.000 | - | ||
| Módulo de Cizalladura | G | 105000.000 | MPa | ||
| Resistencia Plástica a la Tracción | ft | 0.000 | MPa | ||
| Geometría | Voladizo | Longitud | L | 2.000 | m |
| Ancho | w | 0.005 | m | ||
| Grosor | t | 0.005 | m | ||
| Carga | Fuerza Transversal | F | 4.000 | N | |
| Fuerza Axial | Fa | 5000.000 | N | ||
Solución Analítica

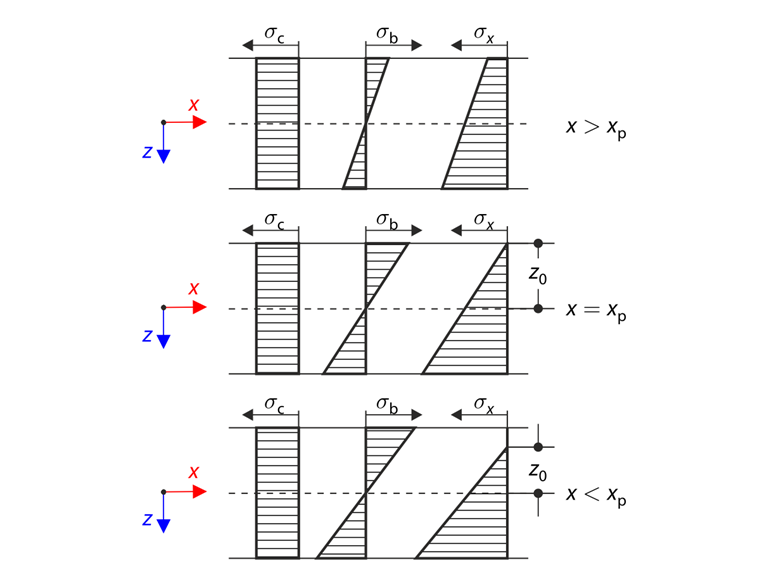

La fuerza transversal F junto con la fuerza axial Fa causa el estado elástico-plástico del voladizo según el siguiente esquema. La longitud de la zona elástico-plástica se describe por el parámetro xp. La tensión σx está compuesta por la tensión de flexión σb y la tensión de compresión σc, y se define de acuerdo con la siguiente fórmula:
donde κ(x) es la curvatura y el parámetro z0(x) se define de manera que σx(x,z0)=0. La primera fluencia ocurre cuando la tensión de flexión en la superficie superior en el extremo fijo alcanza el valor de la tensión de compresión.
Los resultados de la fuerza transversal son F=2.083 N. Así, el voladizo bajo una fuerza transversal F=4.000 N está en un estado elástico-plástico. En la zona elástico-plástica (x < xp) debe satisfacerse el equilibrio entre momentos de flexión y fuerzas axiales.
Resolviendo estas ecuaciones, la curvatura en la zona elástico-plástica κp y el parámetro z0 resultan de la siguiente manera.
La longitud de la zona elástico-plástica xp se puede obtener de la última ecuación bajo la condición z0(xp)=-t/2.
La curvatura κe en la zona elástica (x > xp) se describe mediante la fórmula de Bernoulli-Euler:
La máxima deflexión uz,max puede finalmente calcularse de acuerdo con la siguiente fórmula
Configuración de RFEM
- Modelado en RFEM 5.26 y RFEM 6.11
- El tamaño del elemento es lFE= 0.020 m
- Se considera análisis geométricamente lineal
- El número de incrementos es 10
- Se omite la rigidez al corte de los miembros
Resultados
| Modelo de Material | Solución Analítica | RFEM 6 | RFEM 5 | ||
| uz,max [m] | uz,max [m] | Relación [-] | uz,max [m] | Relación [-] | |
| Elástico No Lineal Isotrópico 1D | 1.232 | 1.231 | 0.999 | 1.231 | 0.999 |
| Mampostería Isotrópica 2D | 1.237 | 1.004 | 1.237 | 1.004 | |
| Elástico No Lineal 2D/3D, Mohr - Coulomb | 1.237 | 1.004 | 1.237 | 1.004 | |
| Elástico No Lineal 2D/3D, Drucker - Prager | 1.237 | 1.004 | 1.237 | 1.004 | |
| Plástico Isotrópico 2D/3D, Mohr - Coulomb | 1.237 | 1.004 | 1.237 | 1.004 | |
| Plástico Isotrópico 2D/3D, Drucker - Prager | 1.237 | 1.004 | 1.236 | 1.003 | |
