VE0021 | Piegatura plastica con resistenza a trazione zero

Descrizione

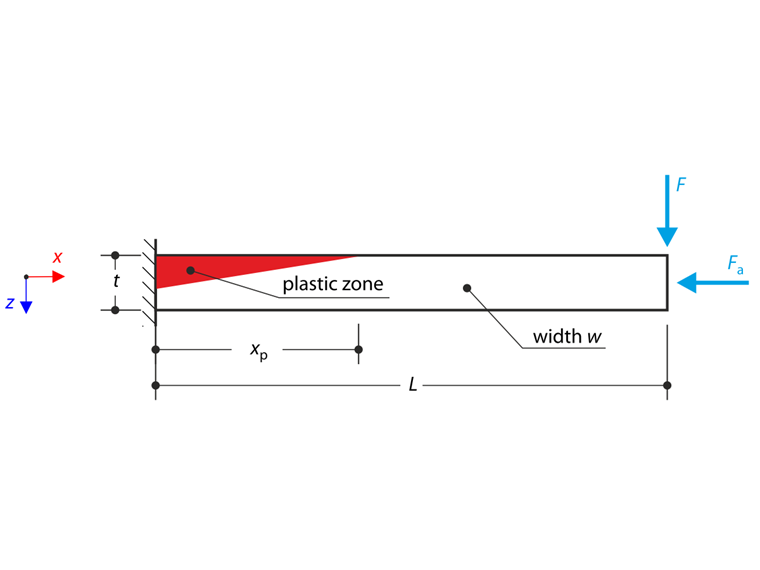

Una mensola è completamente fissata all'estremità sinistra (x = 0) e soggetta a una forza trasversale F e a una forza assiale Fa all'estremità destra. La resistenza a trazione è zero ed il comportamento a compressione rimane elastico. Il problema è descritto dal seguente set di parametri. Si considerano piccole deformazioni e in questo esempio si trascura il peso proprio. Determinare la massima deflessione uz,max.

Materiale Elastoplastico Modulo di Elasticità E 210000.000 MPa
Coefficiente di Poisson ν 0.000 -
Modulo di taglio G 105000.000 MPa
Resistenza Plastica a Trazione ft 0.000 MPa
Geometria Mensola Lunghezza L 2.000 m
Larghezza w 0.005 m
Spessore t 0.005 m
Carico Forza Trasversale F 4.000 N
Forza Assiale Fa 5000.000 N

Soluzione Analitica

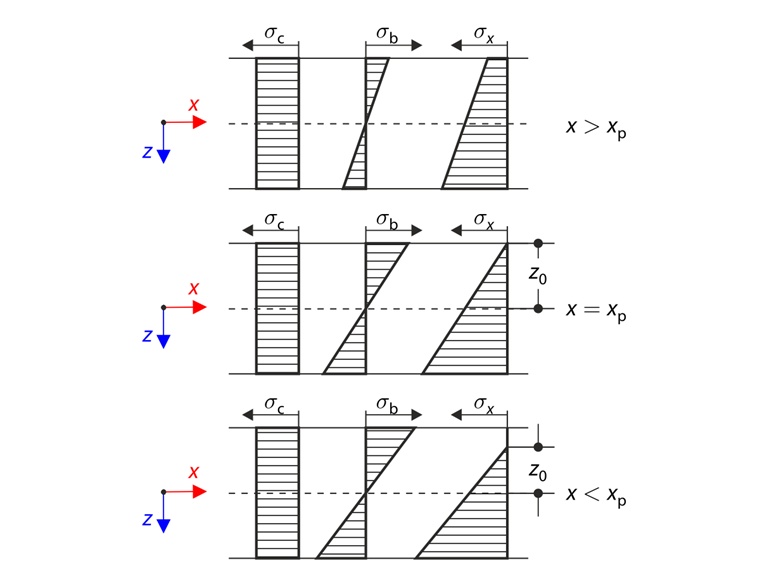

La forza trasversale F insieme alla forza assiale Fa causa lo stato elastoplastico della mensola secondo lo schema seguente. La lunghezza della zona elastoplastica è descritta dal parametro xp. La tensione σx è composta dalla tensione di flessione σb e dalla tensione di compressione σc, ed è definita secondo la seguente formula:

dove κ(x) è la curvatura e il parametro z0(x) è definito in modo tale che σx(x,z0)=0. Il primo snervamento si verifica quando la tensione di flessione sulla superficie superiore all'estremità fissa raggiunge il valore della tensione di compressione.

La forza trasversale risultante è F=2.083 N. Pertanto, la mensola sotto la forza trasversale F=4.000 N è in uno stato elastoplastico. Nella zona elastoplastica (x < xp) deve essere soddisfatto l'equilibrio tra momenti flettenti e forze assiali.

Risolvendo queste equazioni, la curvatura nella zona elastoplastica κp e il parametro z0 risultano come segue.

La lunghezza della zona elastoplastica xp può essere ottenuta dall'ultima equazione sotto la condizione z0(xp)=-t/2.

La curvatura κe nella zona elastica (x > xp) è descritta dalla formula di Bernoulli-Euler:

La massima deflessione uz,max può infine essere calcolata secondo la seguente formula

Impostazioni RFEM

  • Modellato in RFEM 5.26 e RFEM 6.11
  • La dimensione dell'elemento è lFE= 0.020 m
  • Si considera un'analisi linearmente geometrica
  • Il numero di incrementi è 10
  • La rigidezza a taglio degli elementi è trascurata

Risultati

Modello Materiale Soluzione Analitica RFEM 6 RFEM 5
uz,max [m] uz,max [m] Rapporto [-] uz,max [m] Rapporto [-]
Elastico Isotropo Non Lineare 1D 1.232 1.231 0.999 1.231 0.999
Muratura Isotropa 2D 1.237 1.004 1.237 1.004
Elastico Non Lineare 2D/3D, Mohr - Coulomb 1.237 1.004 1.237 1.004
Elastico Non Lineare 2D/3D, Drucker - Prager 1.237 1.004 1.237 1.004
Plastico Isotropo 2D/3D, Mohr - Coulomb 1.237 1.004 1.237 1.004
Plastico Isotropo 2D/3D, Drucker - Prager 1.237 1.004 1.236 1.003
