Cálculo de acero para RFEM 6 | Características

¿Es importante para usted una disposición clara? El programa le proporciona una visión general clara de todas las comprobaciones de diseño realizadas para la norma de cálculo. Para cada comprobación de diseño, es necesario determinar un criterio de cálculo. También hay detalles de cálculo dispuestos de forma estructurada, incluidos los valores iniciales, los resultados intermedios y los resultados finales. También puede encontrar aquí una ventana de información donde se muestra con gran detalle el proceso de cálculo con las fórmulas aplicadas, las fuentes estándar y los resultados.

Puede definir individualmente todas las longitudes de referencia que se deben considerar en el cálculo del valor límite de flecha, así como los segmentos a comprobar, dependiendo de la dirección. Para esto, defina los apoyos de cálculo en los nudos intermedios de una barra y asígnelos a la dirección respectiva para el análisis de deformaciones. Por lo tanto, se crean los segmentos donde es posible definir una contraflecha para cada dirección y segmento.

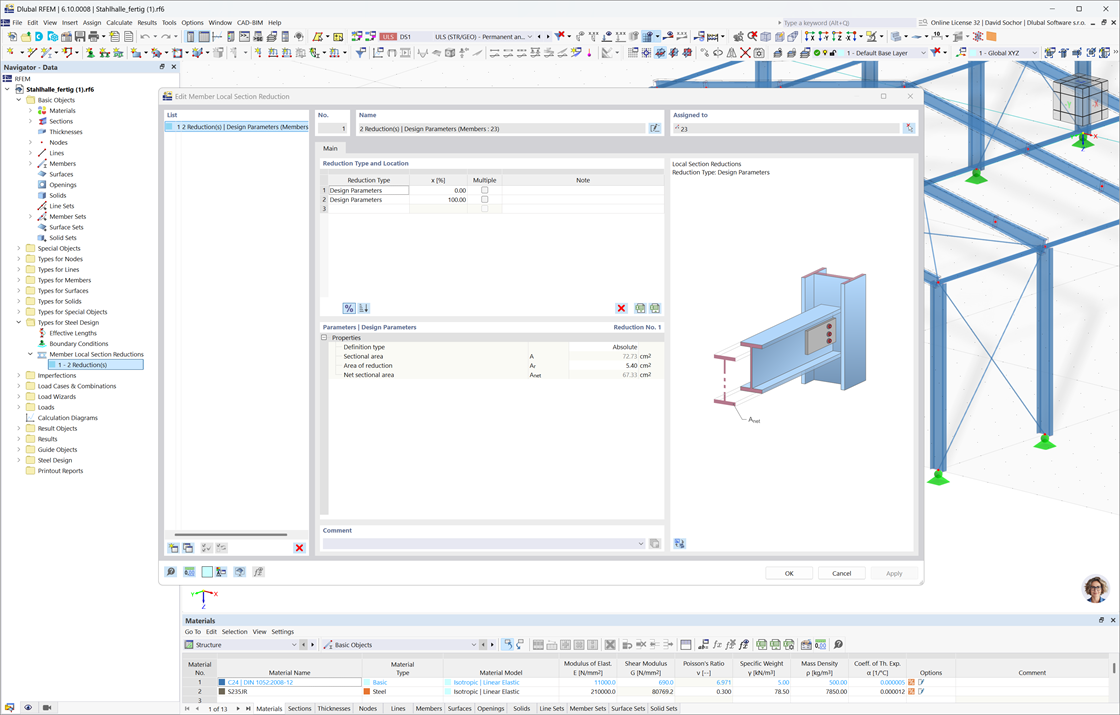

Tenga en cuenta que al conectar componentes cargados a tracción con conexiones atornilladas, debe considerar la reducción de la sección debido a los agujeros de los pernos en el cálculo del estado límite último. Pero no se preocupe, esto se puede hacer fácilmente en el programa. En el complemento Cálculo de acero, puede introducir una reducción de la sección local de la barra, y eso es todo. Puede introducir la reducción de la sección como un valor absoluto o como un porcentaje del área total en todas las posiciones relevantes.

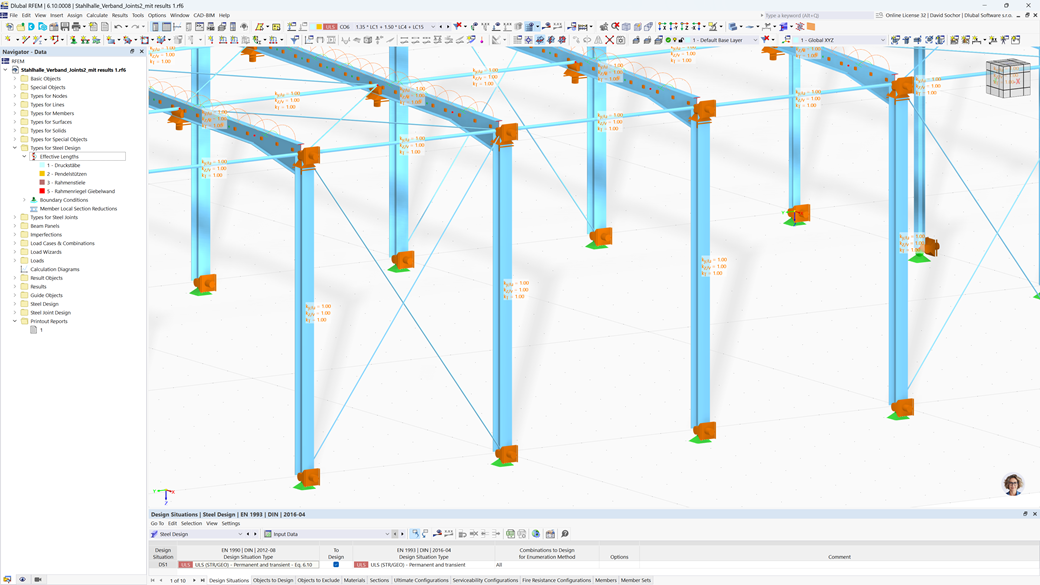

¿Desea realizar un análisis de estabilidad en el complemento Cálculo de acero? Entonces es absolutamente necesario definir las longitudes eficaces. Para hacer esto, defina los apoyos en nudos y los factores de longitud eficaz en el cuadro de diálogo de entrada. Para una documentación fácil y una comprobación comprensible de las entradas, también puede mostrar gráficamente los apoyos en nudos y los segmentos resultantes con el factor de longitud eficaz correspondiente en la ventana de trabajo de RFEM/RSTAB.

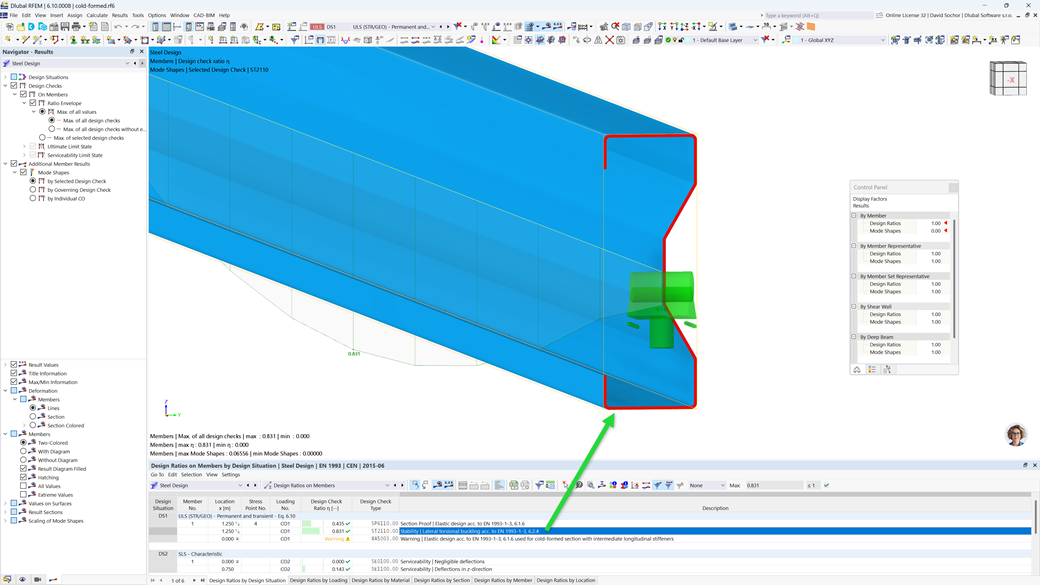

¿Desea realizar comprobaciones de cálculo de secciones para barras de acero conformadas en frío según EN 1993‑1‑3? No importa si son perfiles conformados en frío de la biblioteca de secciones o secciones conformadas en frío (no perforadas) generales de RSECTION, su programa de análisis estructural le ayudará a determinar la sección eficaz, teniendo en cuenta el pandeo local y la inestabilidad. También puede realizar una comprobación de la sección según EN 1993-1-3, 6.1.6. En este caso, se tienen en cuenta los esfuerzos internos del cálculo con el complemento Torsión de alabeo (7 grados de libertad) utilizando el análisis de tensiones equivalente.

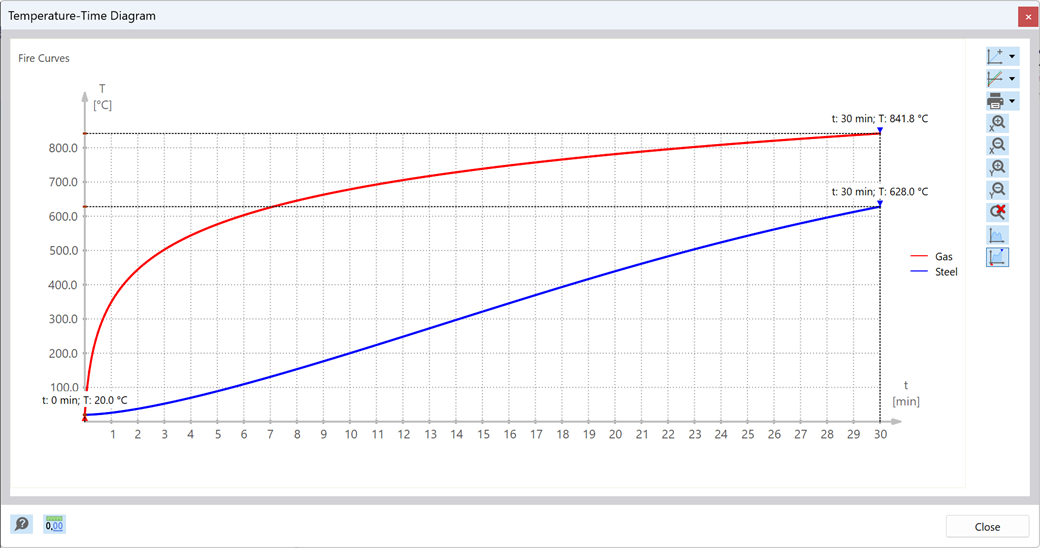

La temperatura del componente que se va a aplicar en el momento de cálculo se determina automáticamente. Puede ajustar los coeficientes utilizados para determinar la temperatura. En este paso, es mejor que también seleccione el galvanizado en caliente. Según la directriz DASt 027 "Determinación de la temperatura del componente de componentes de acero galvanizado en caliente en caso de incendio", se aplica una emisividad menor de la superficie de acero hasta una temperatura límite. En general, esto le da una temperatura más baja para el cálculo de la resistencia al fuego, por lo tanto, más favorable.

¿Desea realizar comprobaciones de cálculo de secciones para barras de acero conformadas en frío según EN 1993‑1‑3? No importa si son perfiles conformados en frío de la biblioteca de secciones o secciones conformadas en frío (no perforadas) generales de RSECTION, su programa de análisis estructural le ayudará a determinar la sección eficaz, teniendo en cuenta el pandeo local y la inestabilidad. También puede realizar una comprobación de la sección según EN 1993-1-3, 6.1.6. En este caso, se tienen en cuenta los esfuerzos internos del cálculo con el complemento Torsión de alabeo (7 grados de libertad) utilizando el análisis de tensiones equivalente.
