Projektowanie konstrukcji stalowych dla RFEM 6 | Funkcje

Projektowanie konstrukcji stalowych dla RFEM 6 | Funkcje

Odkryj najważniejsze funkcje rozszerzenia Projektowanie konstrukcji stalowych.

Uzyskaj kompaktowy przegląd wszystkich istotnych funkcji – od analizy stateczności, przez deplanację przekroju, aż po analizę naprężeń. Na tej stronie dowiesz się, jak efektywnie i zgodnie z normami projektować konstrukcje stalowe z wykorzystaniem rozszerzenia Projektowanie konstrukcji stalowych.

Ikona pobierania Pobierz bezpłatną wersję trial

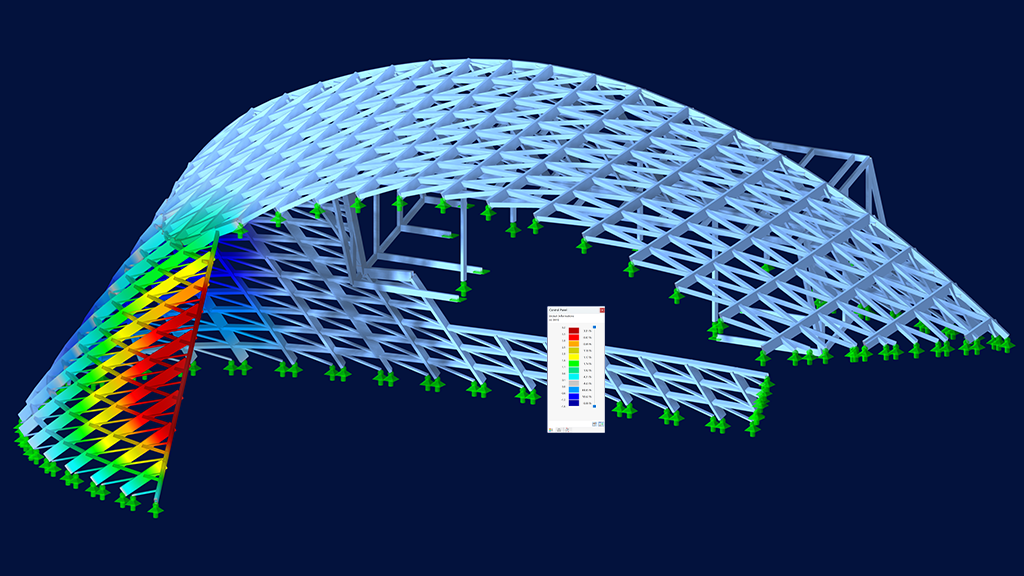

Konstrukcja stalowa budynku Muzeum MOCAPE, wykonana przez Huana Engineering Consulting oraz B+G Ingenieure Bollinger + Grohmann GmbH © Huana Engineering Consulting (Beijing) Co., Ltd.
Subnavigation
01
Podgląd
02
Funkcje
03
Stan graniczny użytkowalności
04
Odporność ogniowa
05
Projektowanie układu przenoszącego siły sejsmiczne
06
Normy

Potężne funkcje w rozszerzeniu Projektowanie konstrukcji stalowych

Za pomocą dodatku Projektowanie stalowe można sprawdzić nośność profili, stateczność i użytkowalność konstrukcji stalowych.

Intuicyjne projektowanie konstrukcji stalowych

Projektowanie i weryfikacja konstrukcji stalowych – w tym analiza stateczności konstrukcji z elementów stalowych w stanie granicznym nośności lub projektowanie nośności przekroju poprzecznego.

  • Obliczanie pręźnego ściskania z uwzględnieniem zredukowanej powierzchni przekroju

    Program umożliwia łatwe uwzględnienie redukcji przekroju z powodu otworów na śruby w elementach obciążonych na rozciąganie.

  • Sprawdzenia dla przekrojów ogólnych RSECTION

    Dodatek Steel Design pomaga między innymi projektować ogólne przekroje, które nie są zdefiniowane w bibliotece przekrojów. Możesz wybierać spośród różnych formatów projektowych w zależności od zastosowanego standardu projektowego. Jednym z nich jest na przykład analiza naprężeń równoważnych.

  • Uwzględnienie sił wewnętrznych z obliczeń z deplanacją skręcania

    Dodatek Skręcanie z Odkształceniem (7 DOF) oferuje szeroki zakres nowych opcji. Na przykład, możesz przeprowadzić obliczenia konstrukcji prętowych w RFEM i RSTAB, uwzględniając odkształcenie przekroju.

  • Graficzne przedstawienie postaci drgań dla analizy wyboczenia skrętnego

    Solver własnych wartości w programie określa krytyczny współczynnik obciążenia dla analizy stateczności i wyświetla dominujący kształt wyboczenia. Obsługuje analizę wyboczenia boczno-skrętnego oraz metodę ogólną zgodnie z EN 1993‑1‑1, 6.3.4.

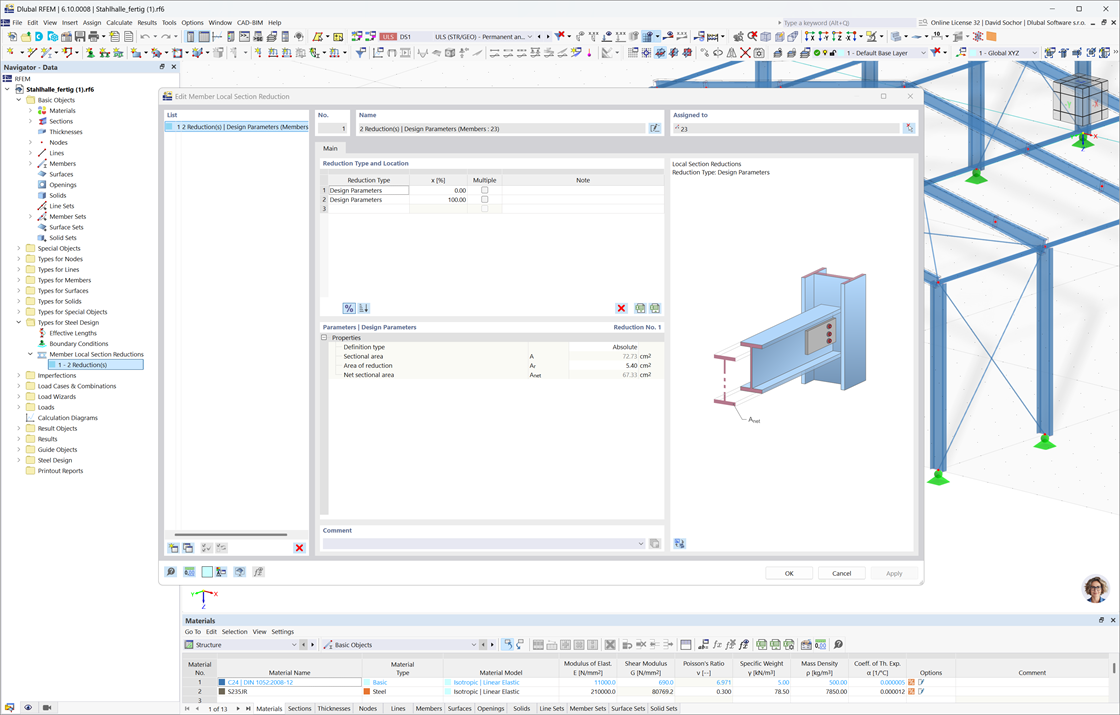

Okno dialogowe do wprowadzania lokalnych redukcji przekroju w projektowaniu konstrukcji stalowych dla sprawdzenia naprężenia, określania redukcji jako wartości bezwzględnej lub procentowej.

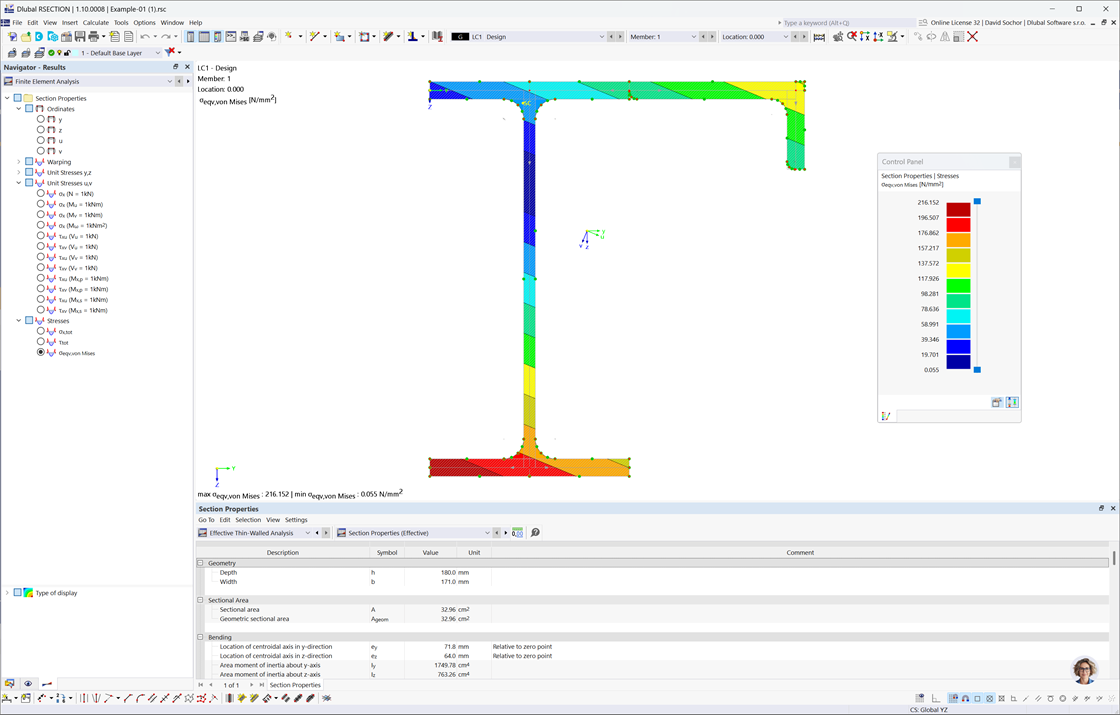

Widok tabelaryczny i graficzny właściwości przekrojów i rozkład naprężeń do projektowania przekrojów własnych zgodnie z normą EN 1993-1-5

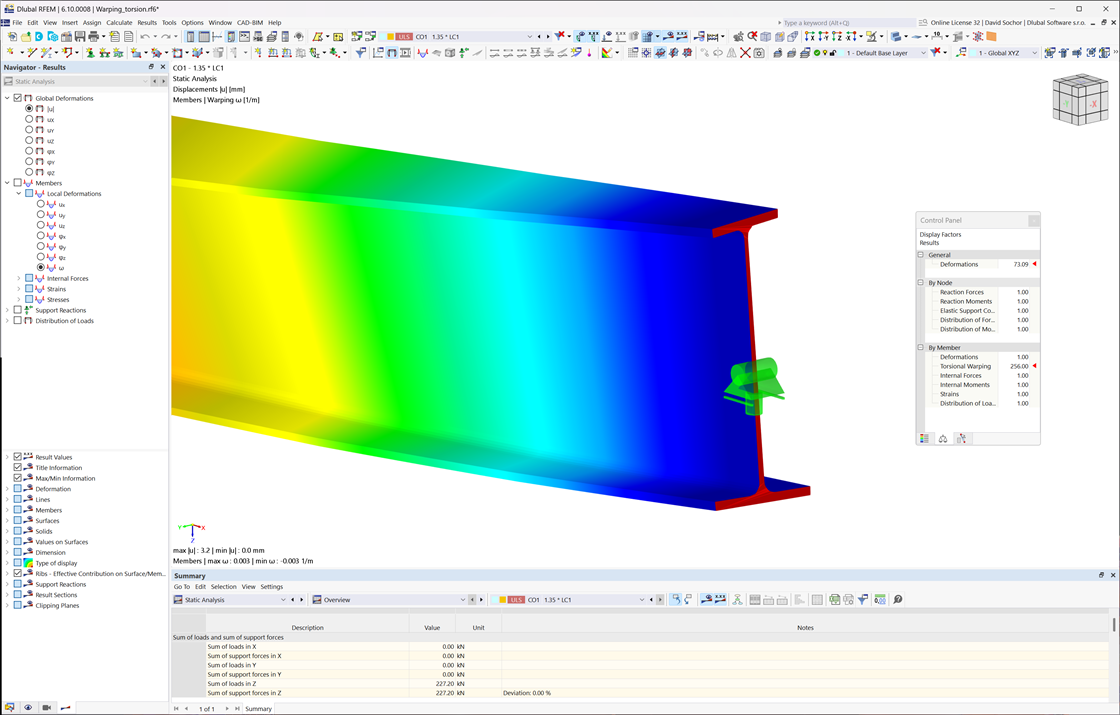

Analiza gnicia przekroju w projektowaniu konstrukcji stalowych ze siłami wewnętrznymi wynikającymi ze skręcania skrępowanego.

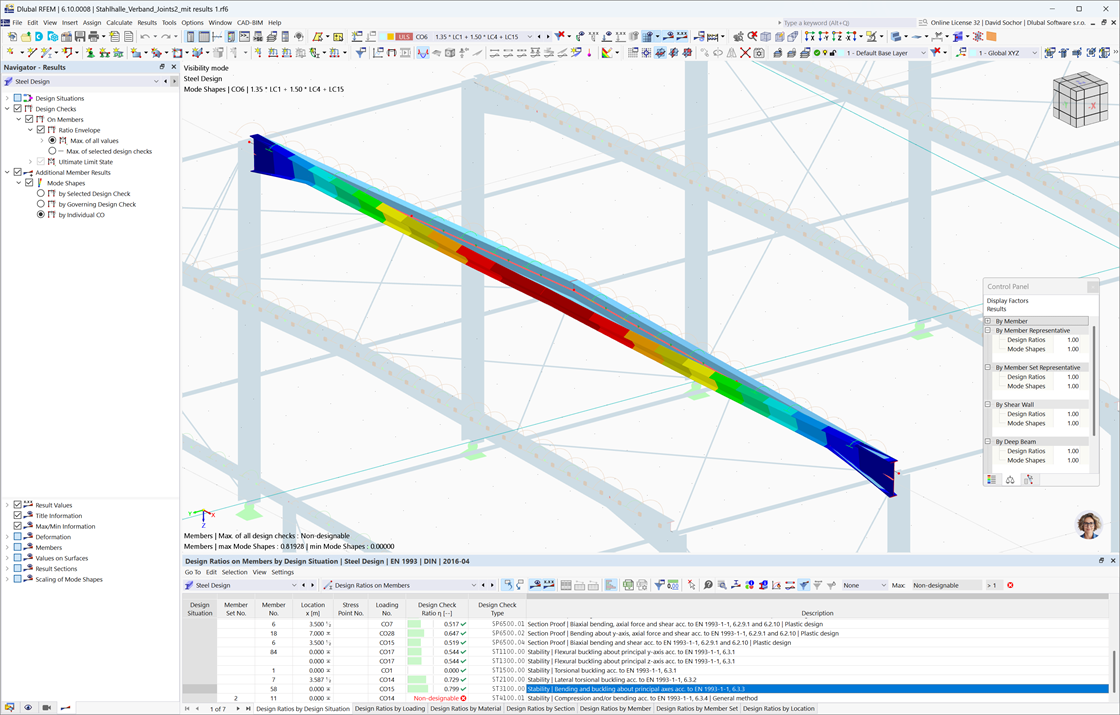

Wizualizacja graficzna krytycznej postaci drgań dla zwichrzenia w obliczeniach statycznych.
Ikona opinii

Posłuchaj, co mówią nasi klienci o produktach Dlubal!

Ikona podpory

Zobacz na żywo produkty firmy Dlubal i umów się na prezentację online!

Ikona pobierania

Przetestuj pełną wersję bezpłatnie przez 90 dni

Polecane funkcje i usługi

Biała ikona wektorowa przedstawiająca symbol społeczności na ciemnym tle.

Dlubal Community

Dołącz do dynamicznej społeczności inżynierów i projektantów. Zadawaj pytania, dziel się pomysłami, proponuj funkcje i nawiązuj kontakt z innymi, którzy stoją przed podobnymi wyzwaniami.

Symbol ikony interfejsu programowania aplikacji, opracowany z zastosowaniem białej grafiki odpowiedniej do ciemnego tła

API

Użyj interfejsu API Dlubal, aby automatyzować procesy, integrować się z zewnętrznymi narzędziami i tworzyć niestandardowe przepływy pracy dostosowane do specyficznych potrzeb Twojego projektu.

Biała ikona platformy edukacyjnej na ciemnym tle, odpowiednia dla treści szkoleniowych Dlubal.

Baza informacji i nauka

Zacznij szybko dzięki tutorialom wideo krok po kroku i pomocnym instrukcjom. Znajdź odpowiedzi, wskazówki i materiały szkoleniowe dla wszystkich poziomów zaawansowania.

Biała ikona cloud computingu zaprojektowana do użycia na ciemnym tle

Obliczenia w chmurze

Prowadź obliczenia w chmurze – bez ograniczeń sprzętowych. Oszczędzaj lokalne zasoby, przetwarzaj złożone modele i pracuj z dowolnego miejsca o każdej porze.

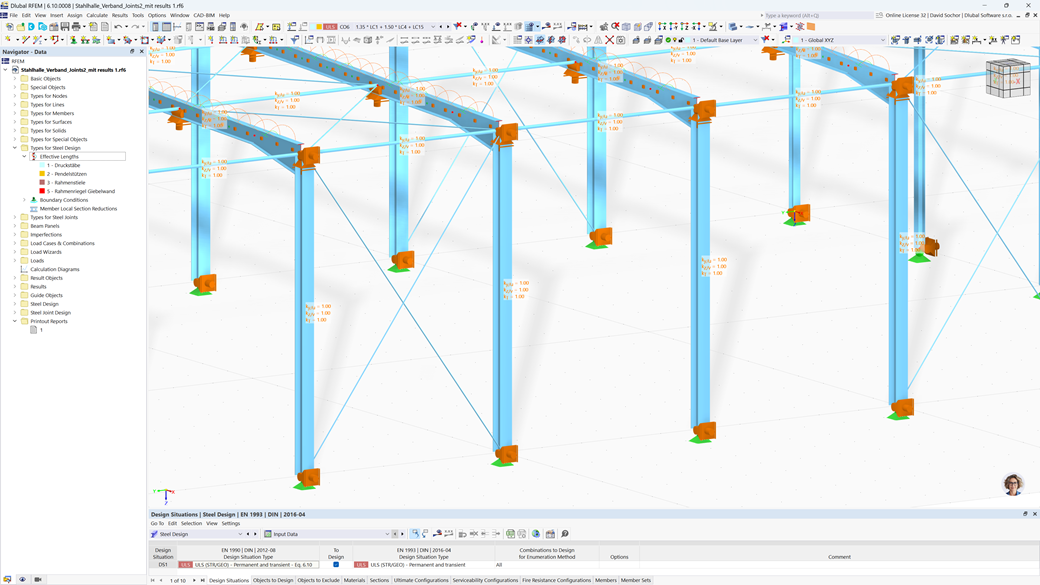

Graficzne wprowadzanie i kontrola zdefiniowanych podpór węzłowych i długości efektywnych do analizy stateczności

Za pomocą dodatku Projektowanie stali można efektywnie przeprowadzić sprawdzanie stateczności, gdzie określenie długości efektywnych odgrywa kluczową rolę. W oknie dialogowym wprowadzania danych definiuje się podpory węzłów i współczynniki długości wyboczeniowych niezbędne do obliczeń.

Dla łatwej dokumentacji i przejrzystej weryfikacji, można graficznie przedstawić podpory węzłów oraz wynikowe segmenty z odpowiednimi współczynnikami długości wyboczeniowych bezpośrednio w oknie roboczym RFEM/RSTAB. Zapewnia to klarowną wizualizację i ułatwia kontrolę wprowadzonych danych.

Więcej informacji
Rozmieszczenie podpór węzłowych do wyznaczania długości efektywnych w analizie stateczności w obliczeniach statycznych.

Analiza stateczności profili formowanych na zimno

W dodatku do obliczeń stalowych można prowadzić sprawdzanie stateczności dla zimnogiętych profili RSECTION oraz profili z bazy danych z międzystężeńmi (profile Sigma itp.) zgodnie z EN 1993-1-3.

Dodatek obsługuje pełną analizę i obliczenia krytycznych obciążeń, które mogą prowadzić do zjawisk niestabilności, takich jak wyboczenie czy skręcanie giętne. Uwzględniany jest nie tylko wpływ poszczególnych stężeń, lecz także ich pozycja i rozmieszczenie w profilu. Ponadto, w razie potrzeby, można zastosować alternatywne metody obliczeniowe, aby sprawdzić stateczność w specjalnych warunkach, takich jak wysoka temperatura obciążenia lub nietypowe geometrie.

Więcej informacji

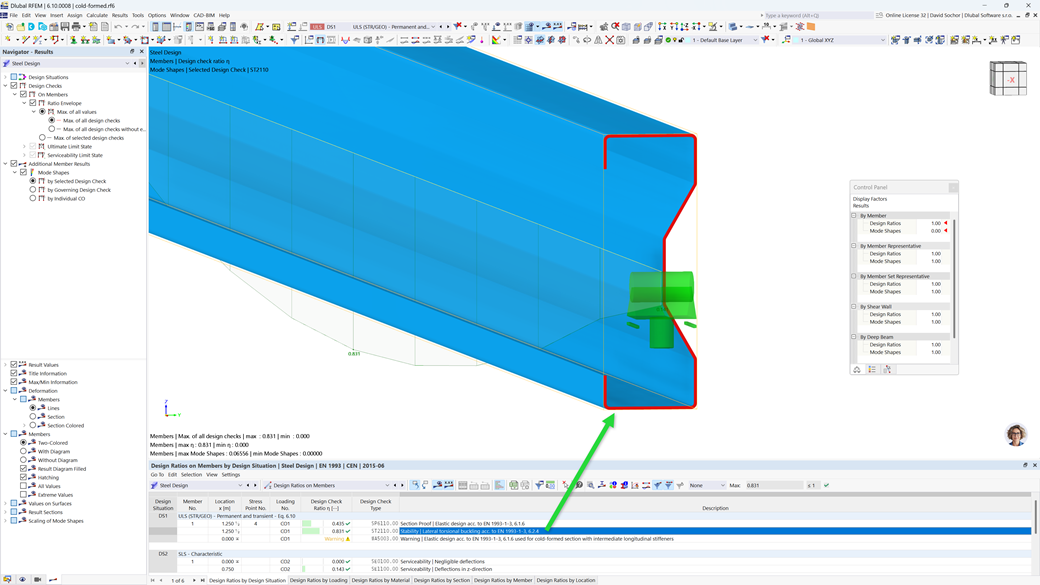

Analiza stateczności przekroju sigma formowanego na zimno zgodnie z EN 1993-1-3.

Użytkowalność

Dodatek oferuje kompleksowe obliczenia użytkowalności konstrukcji stalowych, a w szczególności obliczenia ugięć, które są porównywane z normatywnymi lub ręcznie dostosowanymi wartościami granicznymi. Umożliwia to uwzględnienie podniesień w obliczeniach ugięć. W zależności od rodzaju sytuacji obliczeniowej można zdefiniować różne wartości graniczne, a także istnieje możliwość ręcznego dostosowania długości odniesienia i segmentacji.

Obliczenia mogą być przeprowadzane zarówno dla systemu początkowego, jak i odkształconego. Dodatkowo, w zależności od wybranej normy obliczeniowej, przeprowadzane są dodatkowe szczegółowe weryfikacje, takie jak ograniczenie oddychania środnika blachy zgodnie z EN 1993-2.

W RFEM/RSTAB wyniki są przedstawiane w formie graficznej, w tym wykorzystanie wartości granicznych i odkształcenia. Wyniki są w pełni zintegrowane z protokołem wydruku RFEM/RSTAB, co umożliwia przejrzystą i efektywną dokumentację.

Więcej informacji
Kontrola stanu granicznego nośności konstrukcji ze zwróceniem uwagi na aspekty techniczne.

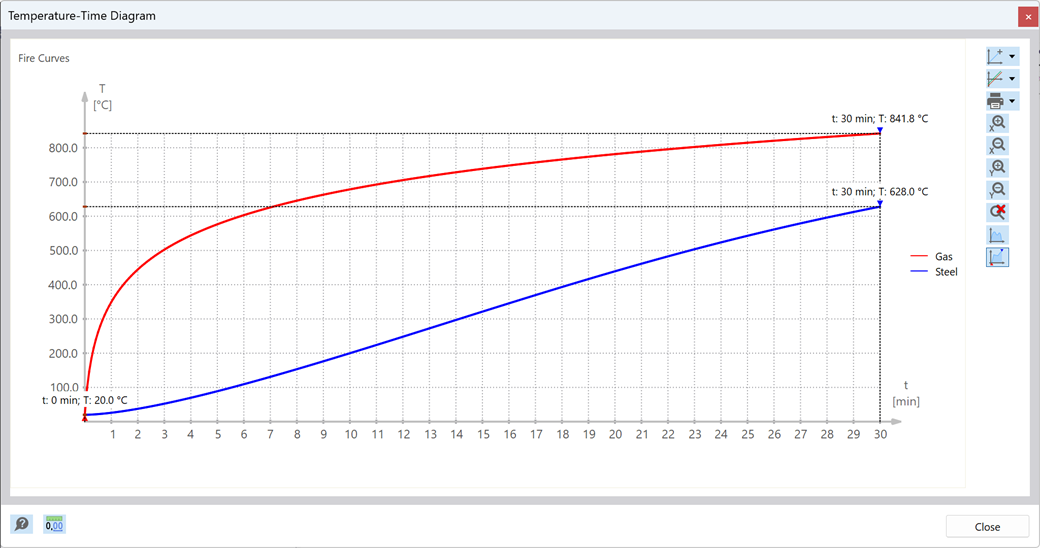

Wyniki wykresu temperatury w funkcji czasu dla gazów i stali

W ramach projektowania odporności ogniowej, temperatura elementu konstrukcyjnego, która jest kluczowa w momencie weryfikacji, jest automatycznie określana na podstawie wprowadzonych danych. Dodatek umożliwia wizualizację przebiegu temperatury w zależności od czasu. Dzięki przedstawieniu wykresu temperatura-czas można dokładnie śledzić rozwój temperatury gazów i stali, co pozwala na precyzyjną analizę obciążenia termicznego oraz zachowania elementów konstrukcyjnych w przypadku pożaru. Ponadto możliwe jest określenie krytycznej temperatury elementu konstrukcyjnego.

Więcej informacji
Wykres ilustruje zmiany temperatury komponentu w odporności ogniowej dla oceny bezpieczeństwa konstrukcji stalowej

Jakie funkcje chciałbyś/chciałabyś, aby pojawiły się w programie?

Dodatek Projektowanie Stali jest stale rozwijany i rozszerzany o nowe funkcje. Odkryj, co jeszcze może Ci zaoferować i podnieś swoje projekty na nowy poziom!

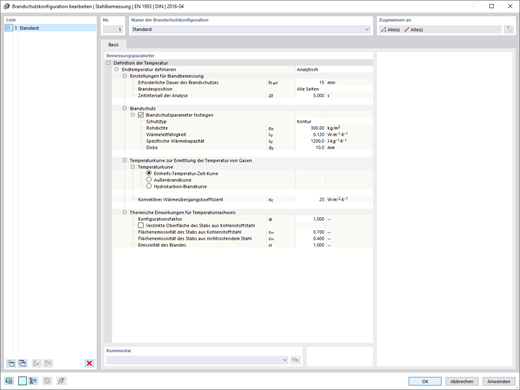

Okno dialogowe do konfiguracji ustawień odporności ogniowej w projektowaniu konstrukcji stalowych, z opcjami dla temperatur krytycznych i ekspozycji na ogień.

Uwzględnienie cynkowania ogniowego podzespołów przy określaniu temperatury stali

Dodatek umożliwia automatyczne określenie temperatury elementu z uwzględnieniem cynkowania ogniowego. Oferuje możliwość dostosowania współczynników używanych do określania temperatury według własnych potrzeb.

Okno dialogowe Edytuj pręt skupia się na odkształceniu i warunkach obliczeniowych dla dokładnej kontroli prętów konstrukcyjnych.

Ręczne dostosowywanie długości odniesienia i segmentacji w zależności od kierunku

Dodatek umożliwia ręczne określenie długości odniesienia i segmentów do obliczenia granicy ugięcia, przy czym mogą być one dostosowywane niezależnie od kierunku.

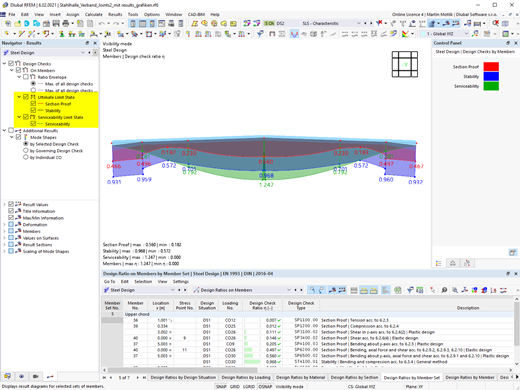

Wizualizacja nakładających się wyników projektowania konstrukcji stalowych wg różnych obliczeń

Filtr wyników według stanu granicznego

Dodatek oferuje możliwość przedstawienia dowodów bezpośrednio w formie tabelarycznej oraz graficznej. Rozbudowane opcje filtrowania umożliwiają dokładny wybór żądanych dowodów, zarówno według stanu granicznego, jak i według rodzaju dowodu. Te funkcje filtrowania ułatwiają analizę i ocenę wyników, umożliwiając precyzyjne skupienie się na istotnych dowodach.

Odkryj wszystkie funkcje rozszerzenia Projektowanie konstrukcji stalowych

Dodatek Projektowanie Stalowe oferuje liczne pomocne funkcje, które wspierają Cię w obliczeniach statycznych i dynamicznych.
