Vérification de l’acier pour RFEM 6 | Fonctionnalités

Découvrez les principales fonctionnalités du module complémentaire Vérification de l’acier.

Obtenez un aperçu compact de toutes les fonctions essentielles - de l’analyse de stabilité à la torsion des sections en passant par l’analyse des contraintes. Sur cette page, vous apprendrez comment vérifier les structures acier efficacement et conformément aux normes à l’aide du module complémentaire Vérification de l’acier.

Télécharger la version d’essai gratuite

Structure acier du musée Mocape, réalisée par Huana Engineering Consulting et B+G Ingenieure Bollinger + Grohmann GmbH.

Subnavigation

Vue d’ensemble

Fonctionnalités

État limite de service

Résistance au feu

Vérification des structures résistantes aux forces sismiques

Normes

Vérification intuitive des structures acier

Concevez et vérifiez les structures en acier – y compris l'analyse de stabilité des structures en profilés d'acier dans l'état limite ultime ou la conception de la résistance de la section transversale.

Vérification en traction avec réduction de la surface nette

Le programme permet de prendre facilement en compte la réduction de la section transversale due aux trous de boulons dans les éléments soumis à la traction.
Vérifications pour sections RSECTION générales

L'add-on Conception Acier vous aide, entre autres, à concevoir des sections transversales générales qui ne sont pas prédéfinies dans la bibliothèque de sections transversales. Vous pouvez choisir parmi différents formats de conception en fonction de la norme de conception que vous avez utilisée. L'une d'elles est, par exemple, l'analyse des contraintes équivalentes.
Consideration des efforts internes à partir de leur calcul avec la torsion de gauchissement
L'extension Torsional Warping (7 DOF) vous offre une large gamme de nouvelles options. Par exemple, vous pouvez effectuer le calcul des structures de barre dans RFEM et RSTAB, en tenant compte de la déformation de la section transversale.
- Flambement par flexion-torsion (7 DDL)
Affichage graphique de la déformée pour l’analyse du déversement

Le solveur de valeurs propres dans le programme détermine le facteur de charge critique pour l'analyse de stabilité et affiche la forme modale dominante. Il prend en charge l'analyse du flambement latéral-torsionnel et la méthode générale selon EN 1993‑1‑1, 6.3.4.

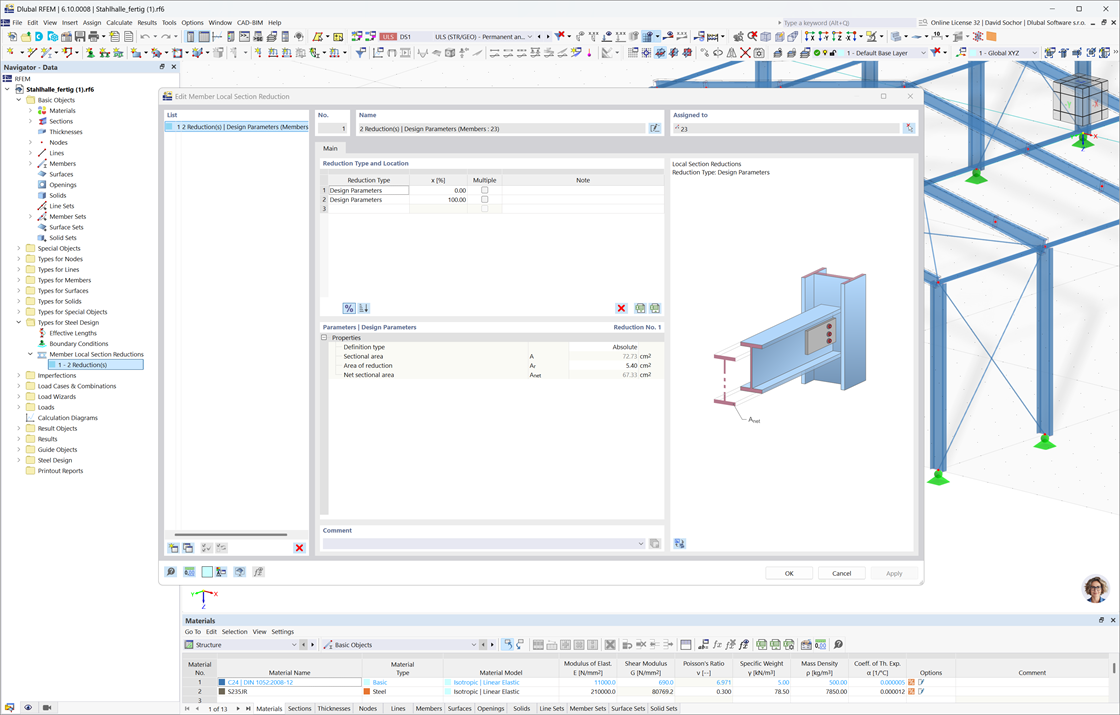

Boîte de dialogue de saisie des réductions de section locale pour la vérification en traction, en spécifiant les réductions en valeur absolue ou en pourcentage.

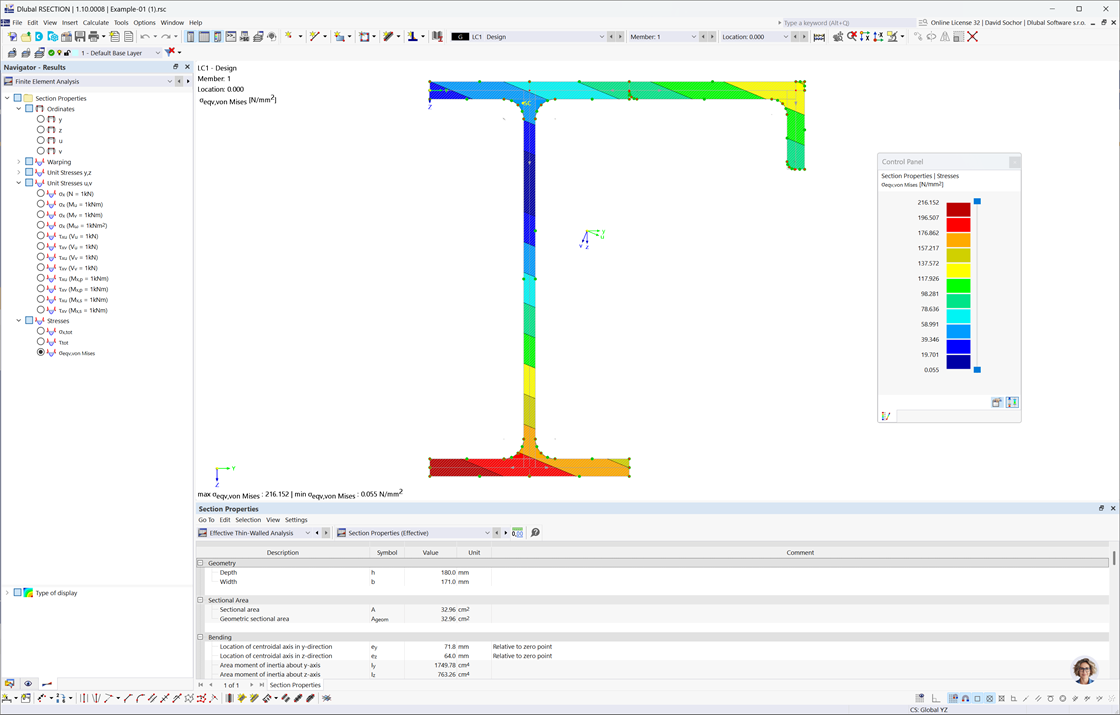

Affichage tabulaire et graphique des propriétés de section et de la distribution des contraintes pour la vérification de sections personnalisées conformément aux normes EN 1993-1-5.

Analyse du gauchissement de la section dans la vérification acier avec les efforts internes dus à la torsion de gauchissement.

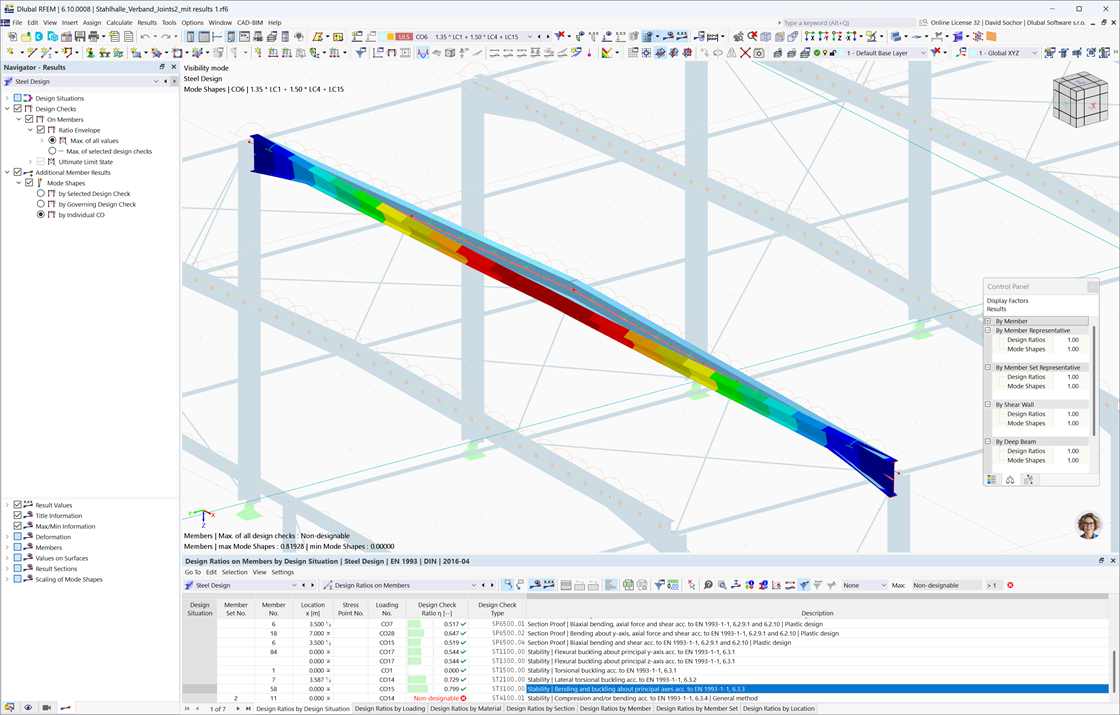

Visualisation graphique de la déformée critique pour le déversement dans un logiciel de calcul de structure

Communauté Dlubal

Rejoignez une communauté dynamique d'ingénieurs et de designers. Posez des questions, partagez des idées, proposez des fonctionnalités et connectez-vous avec d'autres personnes confrontées à des défis similaires.

API

Utilisez l'API Dlubal pour automatiser les processus, intégrer des outils externes et créer des flux de travail personnalisés adaptés aux besoins spécifiques de votre projet.

Apprentissage et base de connaissance

Commencez rapidement avec des didacticiels vidéo étape par étape et des guides utiles. Trouvez des réponses, des conseils et des contenus d'apprentissage pour tous les niveaux d'expérience.

Calculs dans le Cloud

Exécutez vos analyses dans le cloud – sans limites matérielles. Économisez des ressources locales, traitez des modèles complexes et travaillez n'importe où, à tout moment.

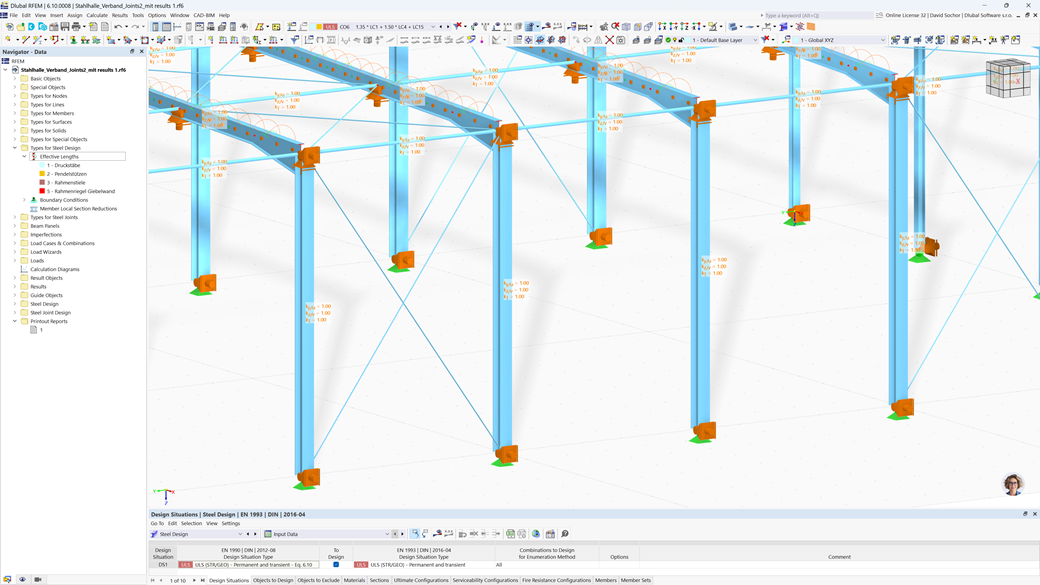

Entrée graphique et vérification de l’appui nodal défini et des longueurs efficaces pour l’analyse de stabilité

Le module complémentaire Vérification de l’acier vous permet de réaliser l’analyse de stabilité de manière efficace, la détermination des longueurs efficaces jouant un rôle crucial. Dans la boîte de dialogue d’entrée, définissez les appuis nodaux et les facteurs de longueur efficace, requis pour les calculs.

Pour une documentation simple et une vérification traçable, vous pouvez représenter graphiquement les appuis nodaux ainsi que les segments résultants avec les facteurs de longueur de flambement correspondants directement dans la fenêtre de travail de RFEM/RSTAB. Cela assure une visualisation claire et facilite le contrôle des données saisies.

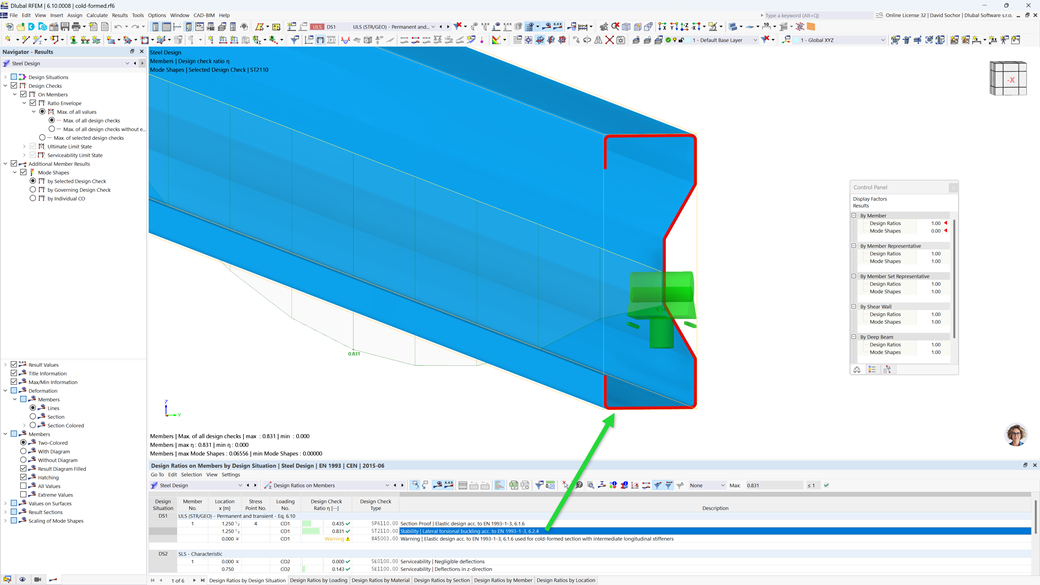

Analyse de stabilité de sections formées à froid

Le module complémentaire Vérification de l’acier permet des vérifications de stabilité des sections formées à froid issues de RSECTION ainsi que des sections de la base de données avec raidisseurs intermédiaires (profils sigma, etc.) selon EN 1993-1-3.

Le module complémentaire prend en charge l’analyse complète et le calcul des charges critiques pouvant conduire à des phénomènes d’instabilité, comme le flambement ou la flexion-torsion. Ici, non seulement l’influence des différents raidisseurs est prise en compte, mais également leur position et distribution au sein de la section. De plus, si nécessaire, des méthodes de calcul alternatives peuvent être appliquées pour vérifier la stabilité dans des conditions particulières, telles que des charges de température élevées ou des géométries exceptionnelles.

État limite de service

Le module complémentaire permet une vérification à l’ELS complète des structures en acier, notamment le calcul des flèches, qui sont comparées avec des valeurs limites normatives ou ajustées manuellement. Il permet la prise en compte des contre-flèches dans le calcul des flèches. Selon le type de situation de projet, différentes valeurs limites peuvent être définies, et il est possible d’ajuster manuellement les longueurs de référence et les segmentations.

Le calcul peut être effectué à la fois pour le système initial et pour le système déformé. De plus, d’autres vérifications détaillées, telles que la limitation de la « respiration » de l’âme selon EN 1993-2, sont réalisées selon la norme sélectionnée.

Dans RFEM/RSTAB, une représentation graphique des résultats est effectuée, y compris les ratios de vérification et les déformations. La sortie est entièrement intégrée dans le rapport d’impression RFEM/RSTAB, ce qui permet une documentation claire et efficace.

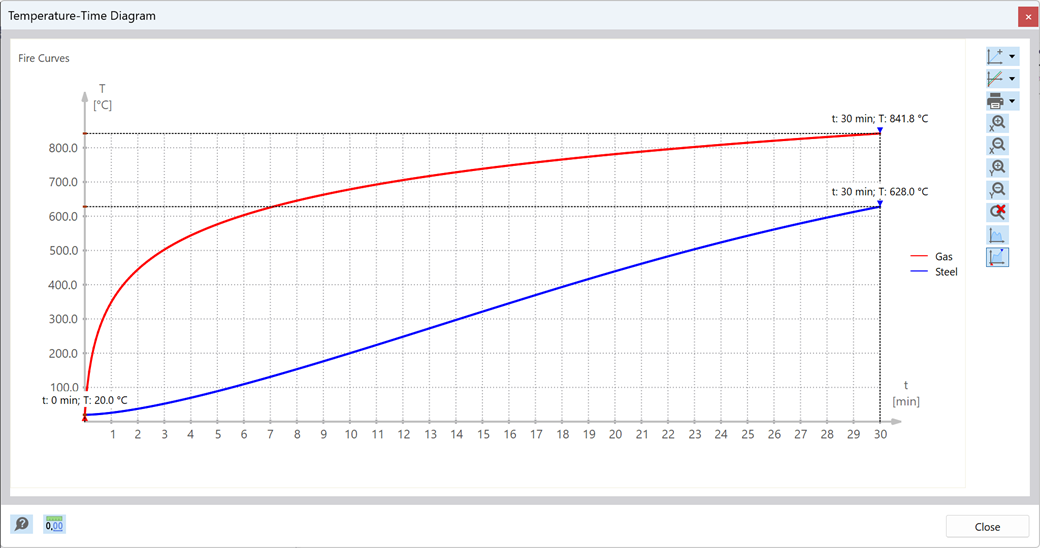

Représentation graphique de la variation de la température des gaz et de l’acier en fonction du temps

Dans le cadre de la vérification de la résistance au feu, la température déterminante du composant au moment de la vérification est automatiquement calculée sur la base des données d’entrée. Le module complémentaire permet de visualiser l’évolution de la température en fonction du temps. Grâce à la représentation du diagramme température-temps, vous pouvez suivre spécifiquement l’évolution de la température des gaz et de l’acier, ce qui permet une analyse précise de la charge thermique et du comportement des éléments en cas d’incendie. De plus, il est possible de déterminer la température critique de l’élément.

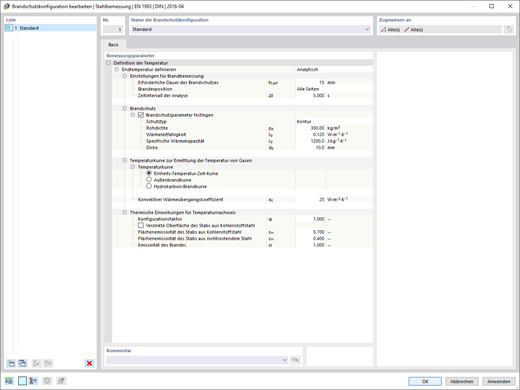

Boîte de dialogue pour configurer les paramètres de résistance au feu dans la vérification de l’acier, avec des options pour les températures critiques et l’exposition au feu.

Considérer la galvanisation des composants pour la détermination de la température de l’acier

Le module complémentaire permet la détermination automatique de la température des composants en tenant compte de la galvanisation. Il permet d’ajuster de manière personnalisée les coefficients utilisés pour la détermination de la température.

Boîte de dialogue Modifier la barre mettant l’accent sur la flèche et les appuis de calcul pour un contrôle précis des barres.

Ajustement manuel des longueurs de référence et de la segmentation selon la direction

Le module complémentaire permet la définition manuelle de longueurs de référence et de segments pour le calcul de la limite de flèche, celles-ci pouvant être ajustées indépendamment de la direction.

Visualisation des résultats de vérification de l’acier superposés selon différentes vérifications.

Filtre de résultats par état limite

L'addon offre la possibilité de présenter les vérifications directement sous forme tabulaire ainsi que graphiquement. Des options de filtrage étendues permettent une sélection ciblée des vérifications souhaitées, tant par état limite que par type de vérification. Ces fonctions de filtrage facilitent l'analyse et l'évaluation des résultats en permettant une focalisation précise sur les vérifications pertinentes.

Découvrez toutes les fonctionnalités du module complémentaire Vérification acier

L'extension Calcul de l'acier dispose de nombreuses fonctionnalités utiles qui vous aident dans le calcul statique et dynamique.
