Stahlbemessung für RFEM 6 | Features

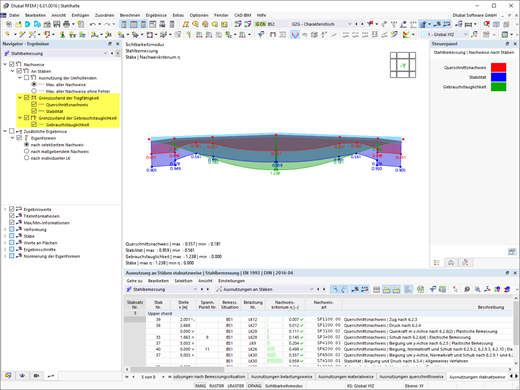

Übersichtlichkeit ist Ihnen wichtig? Das Programm gibt Ihnen alle geführten Nachweise der Bemessungsnorm übersichtlich aus. Für jeden Bemessungsnachweis muss ein Ausnutzungskriterium bestimmt werden. Ebenso gibt es entsprechende Bemessungsdetails, in denen die Eingangswerte, die Zwischenergebnisse und die Endergebnisse strukturiert angeordnet sind. Dort finden sie außerdem ein Infofenster vor, in dem der Berechnungsablauf mit den angesetzten Formeln, Normenquellen und Ergebnissen sehr detailliert angezeigt wird.

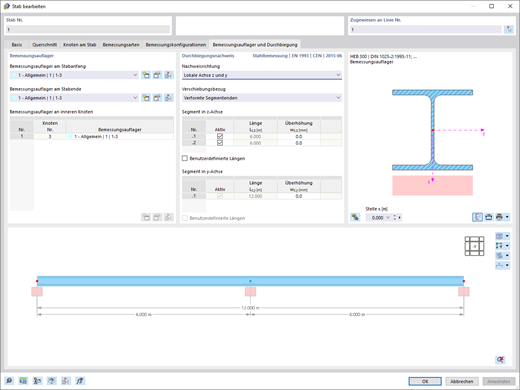

Sie können alle Bezugslängen, die bei der Berechnung des Durchbiegungsgrenzwertes berücksichtigt werden müssen, sowie die zu überprüfenden Segmente je nach Richtung unabhängig voneinander festlegen. Definieren Sie hierfür Bemessungsauflager an den Zwischenknoten eines Stabes und weisen Sie diese der jeweiligen Richtung für den Nachweis der Verformung zu. Dadurch entstehen Segmente, in denen auch die Definition einer Überhöhung je Richtung und Segment möglich ist.

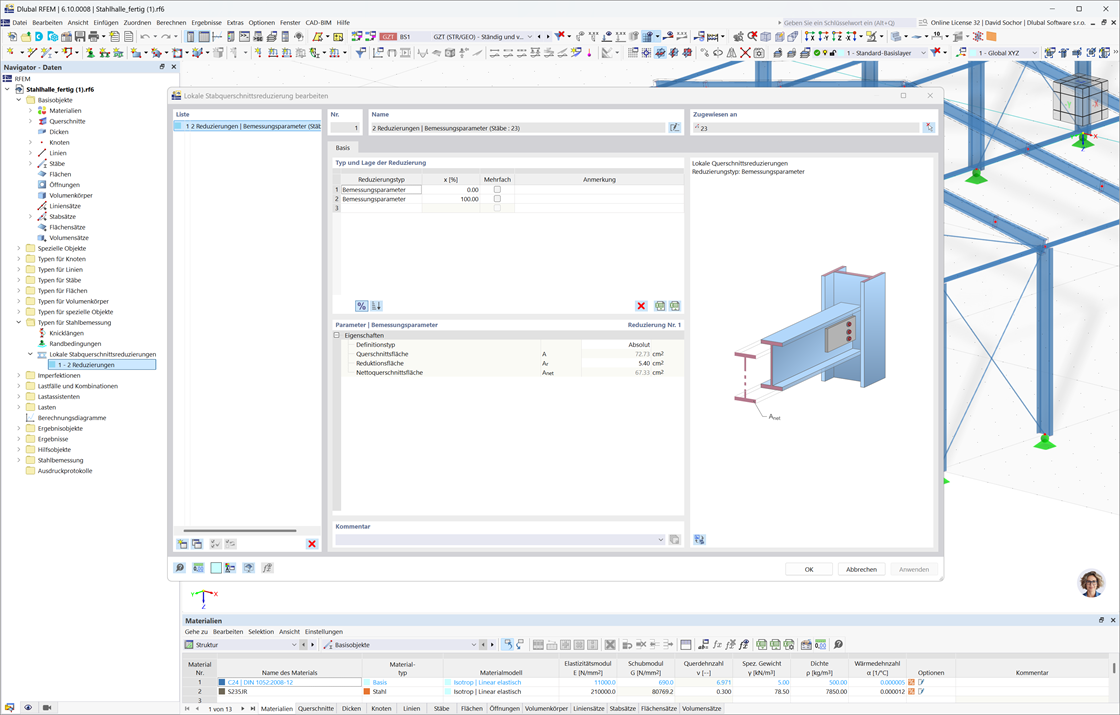

Beachten Sie, dass Sie beim Anschluss zugbeanspruchter Bauteile mit Schraubverbindungen die Querschnittsschwächung durch die Schraubenlöcher beim Tragfähigkeitsnachweis berücksichtigen müssen. Aber keine Sorge, das lässt sich im Programm einfach umsetzen. Im Add-On Stahlbemessung geben Sie eine lokale Stabquerschnittsreduzierung ein – und fertig. An allen relevanten Stellen können Sie die Reduzierung des Querschnitts als Absolutwert oder prozentualen Anteil der Gesamtfläche eingeben.

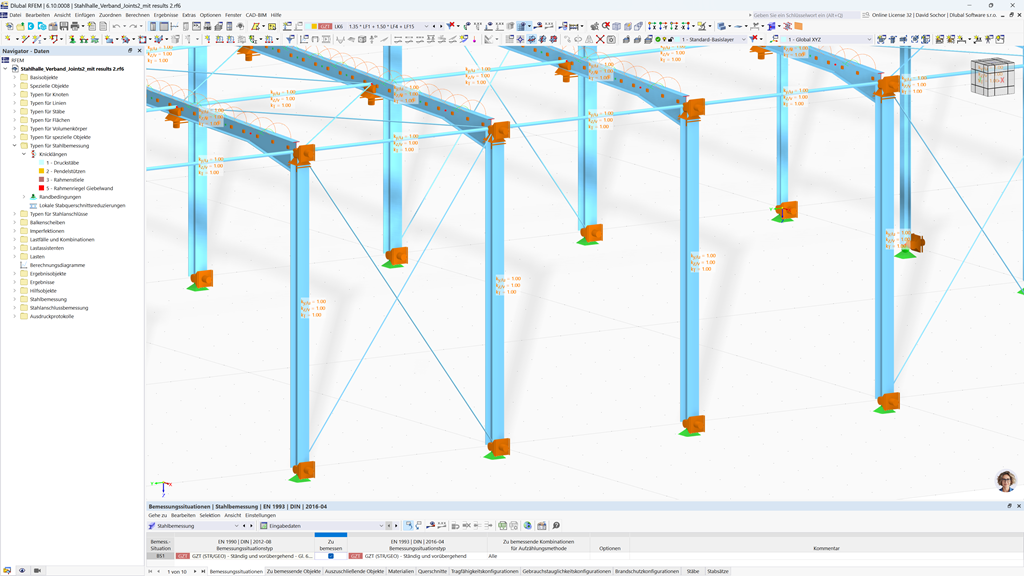

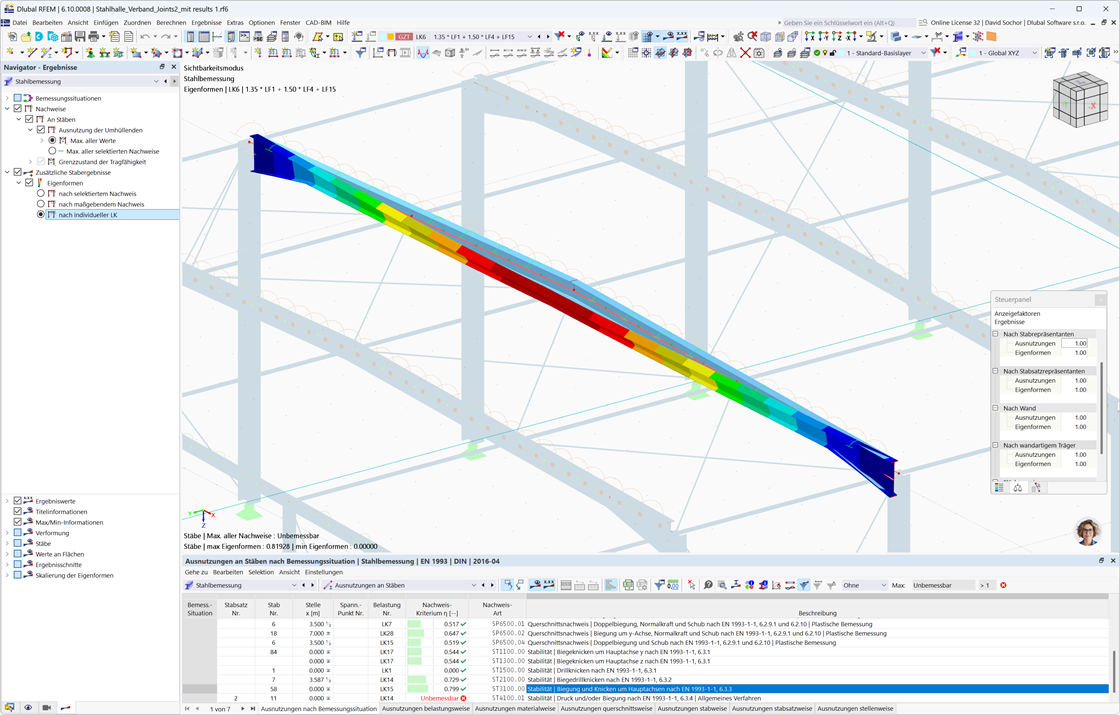

Sie wollen einen Stabilitätsnachweis im Add-On Stahlbemessung führen? Dann ist die Festlegung der Effektiven Längen absolut notwendig. Dazu definieren Sie im Eingabedialog Knotenlager und Knicklängenbeiwerte. Zur einfachen Dokumentation und zur nachvollziehbaren Überprüfung der Eingabedaten können Sie die Knotenlager und resultierenden Segmente mit zugehörigen Knicklängenbeiwerten auch grafisch im Arbeitsfenster von RFEM/RSTAB darstellen.

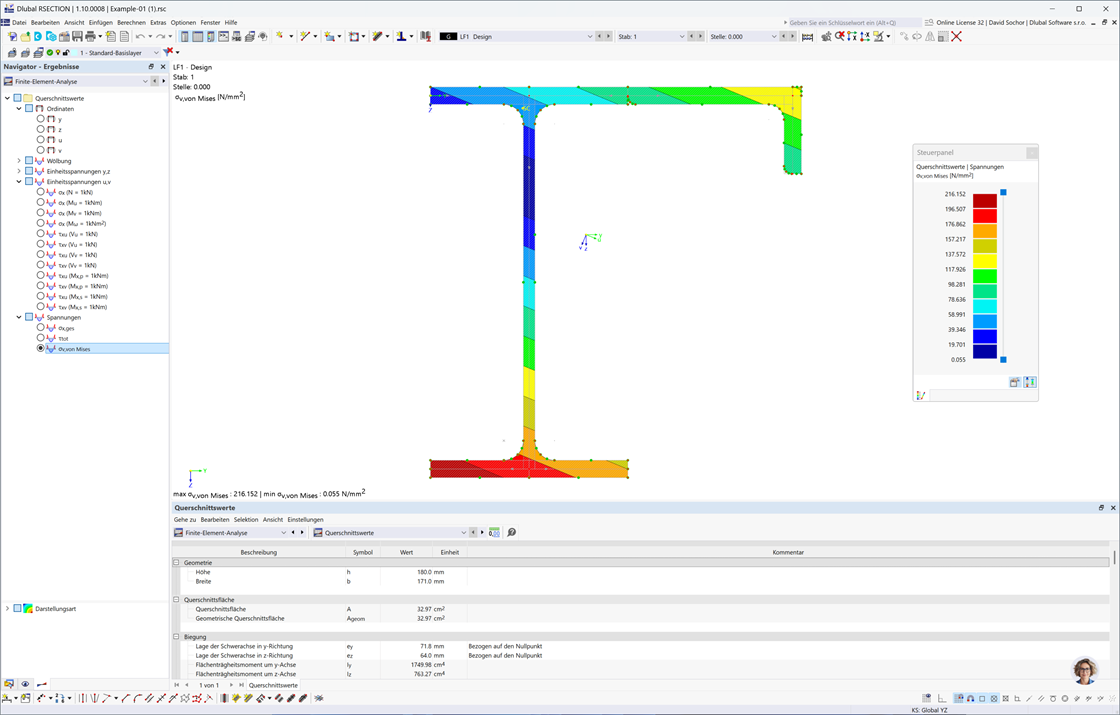

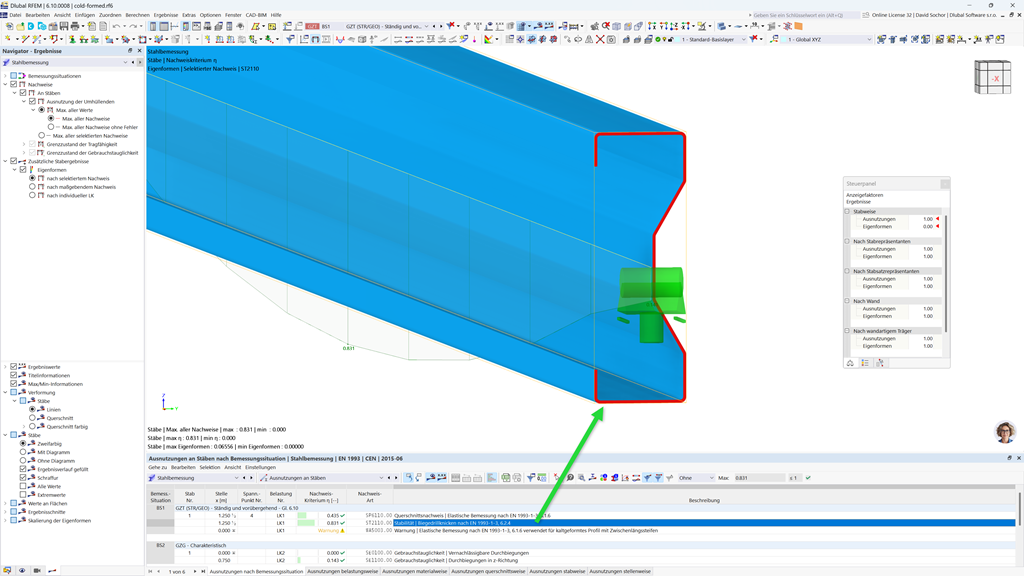

Sie möchten Querschnittsnachweise für kaltgeformte Stahlstäbe nach EN 1993-1-3 führen? Ob kaltgeformte Profile aus der Querschnittsdatenbank oder allgemeine kaltgeformte (nicht perforierte) RSECTION-Querschnitte – Ihr Statikprogramm hilft Ihnen dabei, den wirksamen Querschnitt unter Berücksichtigung des lokalen Beulens und der Forminstabilität zu ermitteln. Auch den Querschnittsnachweis nach EN 1993-1-3, 6.1.6 können Sie hier führen. Dabei werden die Schnittgrößen aus der Berechnung mit Wölbkrafttorsion (7 Freiheitsgrade) über den Vergleichspannungsnachweis berücksichtigt.

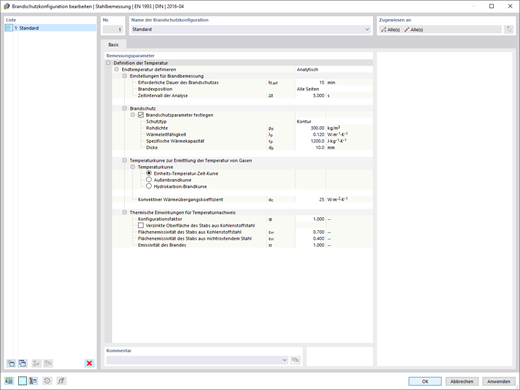

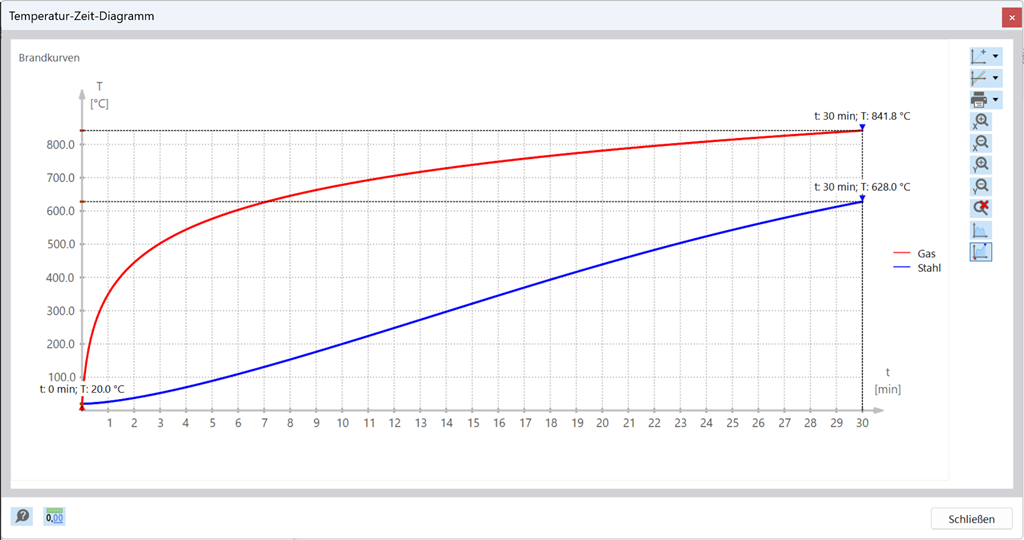

Die Ermittlung der zum Nachweiszeitpunkt anzusetzenden Bauteiltemperatur erfolgt automatisch. Sie können dabei die zur Temperaturermittlung genutzten Beiwerte benutzerdefiniert anpassen. Nehmen Sie in diesem Schritt am besten auch gleich die Auswahl der Feuerverzinkung vor. Entsprechend der DASt-Richtlinie 027 „Ermittlung der Bauteiltemperatur feuerverzinkter Stahlbauteile im Brandfall“ wird dann bis zu einer Grenztemperatur eine geringere Emissivität der Stahloberfläche angesetzt. Insgesamt erhalten Sie dadurch eine niedrigere Temperatur für den somit günstigeren Brandschutznachweis.

Sie möchten Querschnittsnachweise für kaltgeformte Stahlstäbe nach EN 1993-1-3 führen? Ob kaltgeformte Profile aus der Querschnittsdatenbank oder allgemeine kaltgeformte (nicht perforierte) RSECTION-Querschnitte – Ihr Statikprogramm hilft Ihnen dabei, den wirksamen Querschnitt unter Berücksichtigung des lokalen Beulens und der Forminstabilität zu ermitteln. Auch den Querschnittsnachweis nach EN 1993-1-3, 6.1.6 können Sie hier führen. Dabei werden die Schnittgrößen aus der Berechnung mit Wölbkrafttorsion (7 Freiheitsgrade) über den Vergleichspannungsnachweis berücksichtigt.
