Cálculo de la armadura de un tirante de hormigón con RF-CONCRETE Members

Este artículo trata sobre la determinación de la armadura del hormigón para una viga sometida a tracción solo según EN 1992-1-1. El objetivo es mostrar la carga de tracción de un elemento tipo barra (sin deformaciones impuestas) y definir la armadura del hormigón de acuerdo con las reglas y disposiciones de construcción de la norma utilizando el software de análisis estructural RFEM.

¿Qué significa tracción para un elemento de hormigón?

Una sección de un elemento estructural se somete a tensión por tracción simple cuando las fuerzas que actúan en un lado de la sección se reducen en el centro de gravedad de la sección a una fuerza única N. Esta fuerza normal N es entonces perpendicular a la sección y se dirige hacia el lado donde actúan las fuerzas. El peso propio se desprecia en el hormigón y la sección se somete uniformemente a tracción.

Tensión de tracción en acero

Para el acero con un diagrama σ - ε que muestra un gráfico inclinado, la ecuación a la derecha del gráfico correspondiente al comportamiento a tracción del acero se escribe según los valores característicos del acero establecidos en el §3.2. 7 (2) de EN 1992-1-1.

armadura longitudinal

Tenga en cuenta: el hormigón bajo tracción se descuida por la tracción pura. En este caso, solo el acero equilibra completamente la fuerza de tracción NEd. Por lo tanto, el área de armadura necesaria se determina según la fuerza de tracción y la tensión proporcionada.

As = NEds
Is... Área de la armadura
NEd... Esfuerzo axil último

Aplicación de la teoría utilizando RF-CONCRETE Members

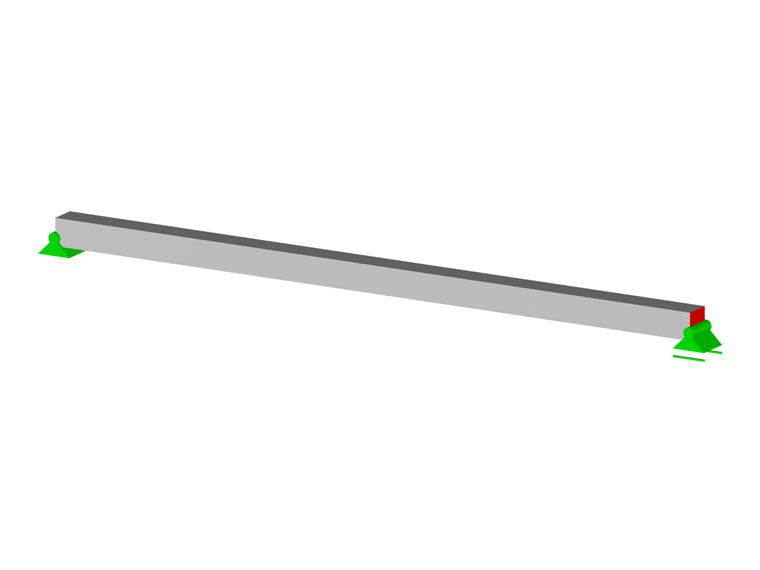

Vemos un ejemplo de un elemento sometido a tracción simple analizando los resultados obtenidos para las armaduras longitudinales. A continuación, encontrará los datos de entrada:

  • Cargas permanentes: Ng = 100 kN
  • Cargas variables: Nq = 40 kN
  • Sección cuadrada: 20/20 cm
  • Clase de resistencia del hormigón: C25/30
  • Acero: S 500 A para gráfico inclinado
  • Diámetro de la armadura longitudinal: ϕl = 12 mm
  • Diámetro de la armadura transversal: ϕt = 6 mm
  • Recubrimiento de hormigón: 3 cm
  • No se requiere control de fisuración.

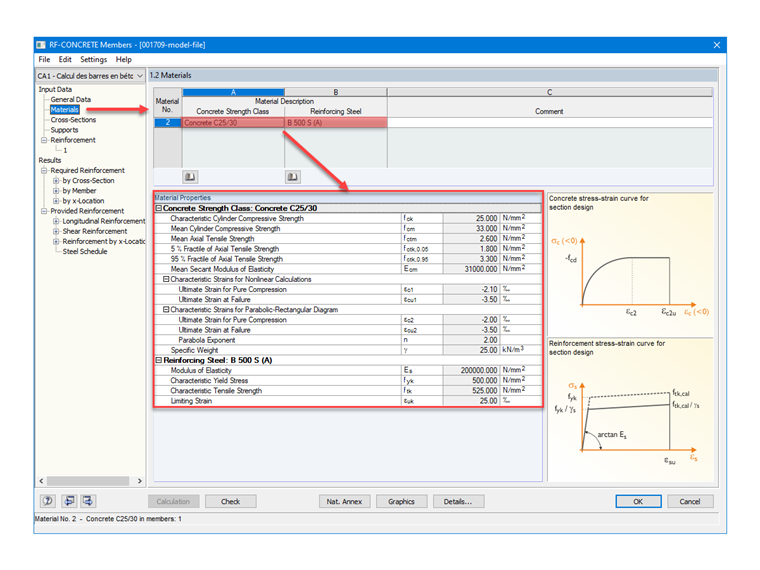

Para verificar la configuración del material en RF-CONCRETE Members, la Imagen 02 describe los materiales utilizados para el hormigón y la armadura.

Estado límite último

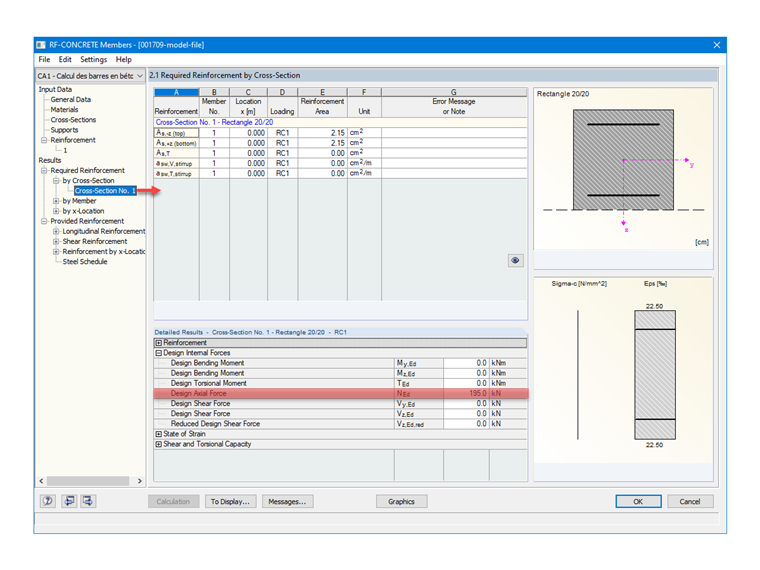

Carga de cálculo en el estado límite último:

NEd = 1,35 ⋅ 100 + 1,5 ⋅ 40 = 195,00 kN

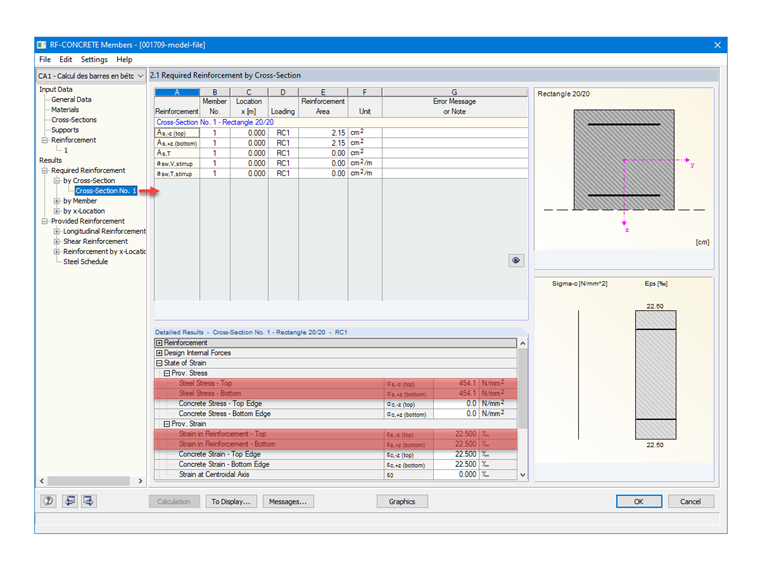

Tensión de tracción existente

Estado límite último para una situación de proyecto transitoria y duradera:

fyd = 500 / 1,15 = 435 MPa

k = 525/500 = 1,05 según la tabla C.1 de EN 1992-1-1

εreino unido = 25 ‰

εud = 0,9 ⋅ 25 = 22,5 ‰

σs = 435 + (1,05 ⋅ 435 - 435)/(2,5 - 435/(200 000)) ⋅ [2,25 - 435/(200 000)] = 454 MPa

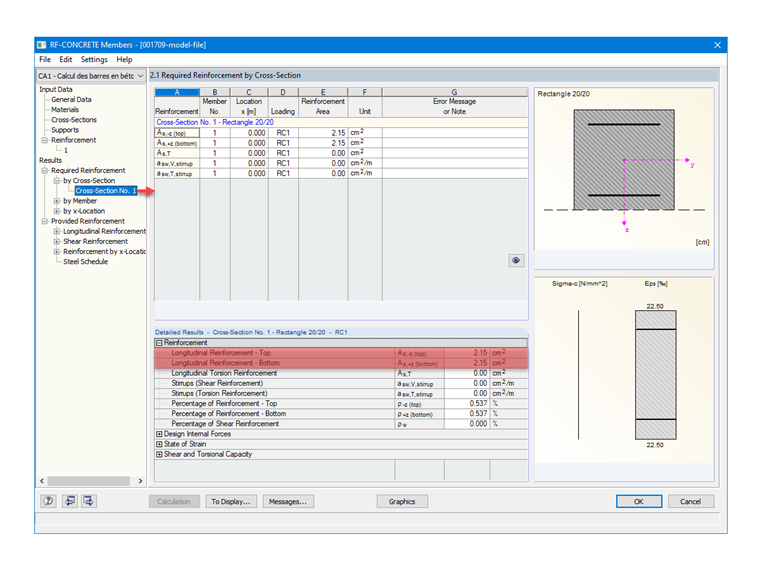

Armadura longitudinal necesaria

Armadura longitudinal para el estado límite último:

As = 0,195/454 ⋅ 10 4 = 4,30 cm²

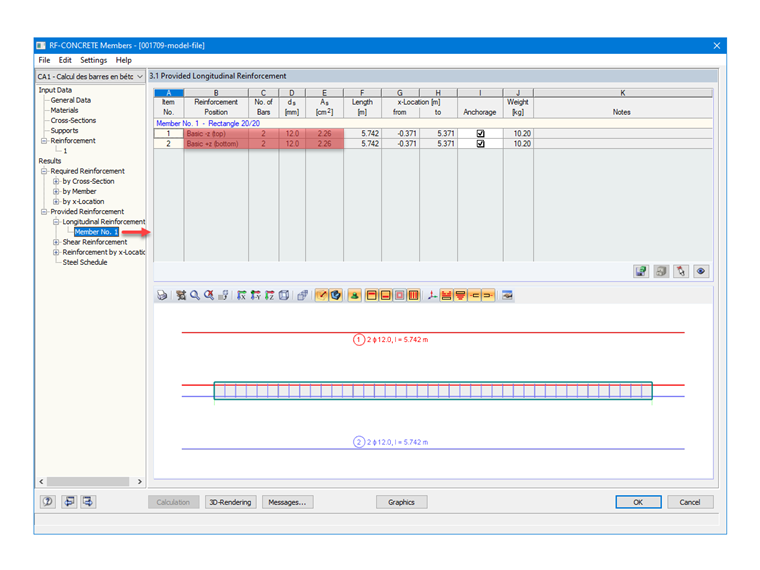

armadura longitudinal existente

Habiendo configurado la armadura pasiva con un diámetro de 12 mm en RF-CONCRETE Members, la armadura existente determinada automáticamente por el módulo adicional es de 4 barras, con una distribución simétrica en las partes inferior y superior de la sección; es decir, 2 x 2 HA12, lo que da como resultado el siguiente área de armadura:

As = 4 ⋅ 1,13 = 4,52 cm²

armadura transversal

Con la armadura transversal también definida por el usuario, RF-CONCRETE Members puede determinar automáticamente las separaciones según la norma y comprobar si su disposición se ajusta.

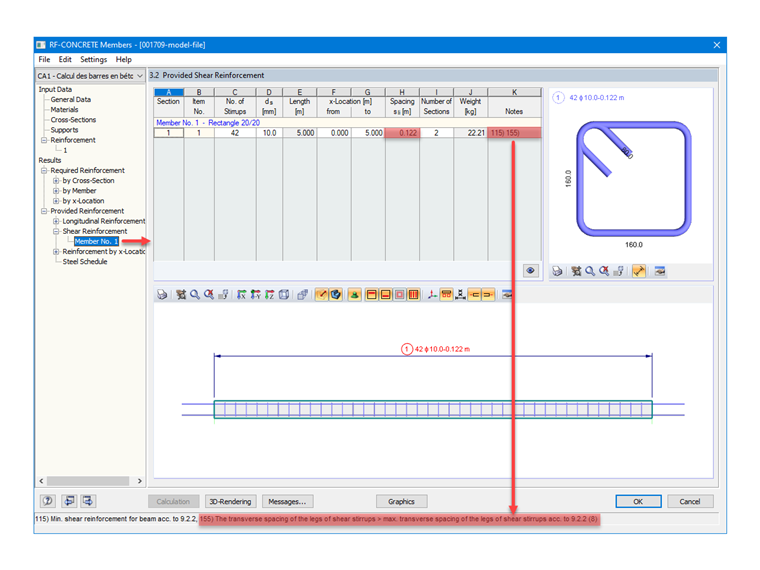

En nuestro caso, al imponer estribos con un diámetro de 6 mm, el programa nos da una separación de 0,122 m, pero también muestra el mensaje de advertencia núm. 155) en la columna Notas que se puede ver en la Imagen 07.

La fórmula que hace referencia al §9.2.2 (8) de EN 1992-1-1 se define a continuación.

Sl, máx = 0,75 ⋅ d
Sl, máx... Separación máxima transversal de los estribos
d ... Altura eficaz
d = h - e - ∅t - ∅l/2
h ... Altura de la sección
e ... recubrimiento de hormigón

Las fórmulas anteriores nos dan los siguientes resultados:

d = 0,200 - 0,03 - 0,006 - 0,012/2 = 0,158 m

Sl, máx = 0,75 ⋅ 0,158 = 0,12 m

Por lo tanto, aparece el mensaje de advertencia 155 porque la separación entre los brazos de los estribos de una viga en la dirección transversal excede el valor límite dado por la norma. El problema se puede resolver aumentando el número de patas de los estribos en la configuración para la armadura del estribo, como se detalla en esta FAQ.

Conclusiones

Una vez configurados los parámetros de antemano, RF-CONCRETE Members proporciona el número de barras de armadura necesarias según la disposición definida, para verificar la carga de tracción según los esfuerzos internos procedentes de RFEM. Dependiendo de los mensajes de advertencia mostrados, el usuario también puede modificar la armadura y su disposición después del cálculo.
