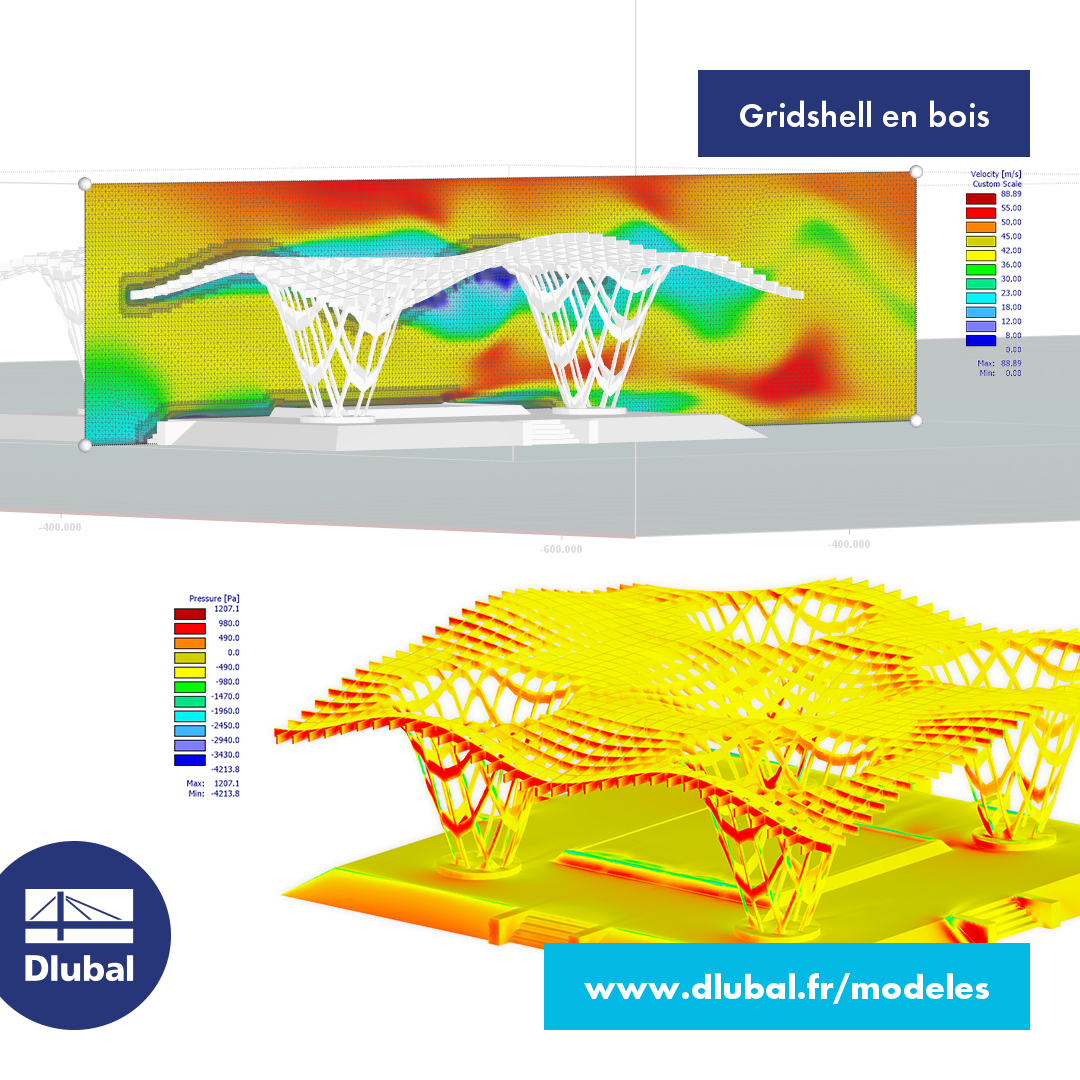

Gridshell en bois | Modèle CFD pour RWIND 2

Le module complémentaire Timber Design permet de calculer des poteaux en bois selon la méthode ASD de la norme NDS 2018. La précision du calcul de la résistance en compression et des facteurs d’ajustement des barres en bois est importante pour la sécurité et le calcul des composants. Cet article permet de vérifier la résistance critique maximale au flambement calculée par le module complémentaire Calcul du bois à l'aide d'équations analytiques étape par étape selon la norme NDS 2018, y compris les facteurs d'ajustement en compression, la valeur de calcul en compression ajustée et le rapport de calcul final.

Les sections laminées, considérées comme le type de section le plus courant dans RFEM et RSTAB, peuvent également bénéficier d'un paramétrage défini par l'utilisateur. Pour ce faire, sélectionnez la section à modifier dans la bibliothèque de sections puis cliquez sur l'icône [Entrée paramétrique...].

Dans cet article, la compatibilité d'un bois 2x4 avec une flexion biaxiale et une compression axiale est vérifiée avec le module additionnel RF-/TIMBER AWC. Les propriétés et les charges de barre sont basées sur l'exemple E1.8 du guide AWC Structural Wood Design Examples 2015/2018.

L'option d'affichage Mode de caméra mobile vous permet de vous déplacer à travers des modèles RFEM et RSTAB. Vous pouvez contrôler la direction et la vitesse des déplacement à l'aide de votre clavier. Ils peuvent être enregistrés sous forme de vidéo.

L'interface directe avec Revit vous permet de mettre à jour le modèle Revit selon les modifications effectuées dans RFEM ou RSTAB. En fonction des changements apportés, il peut être nécessaire de supprimer des objets Revit, puis de les générer à nouveau. Cette opération est effectuée à l'aide du modèle RFEM/RSTAB.

Si vous souhaitez supprimer les objets à nouveaux générés, vous pouvez cocher la case 'Mettre à jour uniquement les matériaux, épaisseurs et sections'. Seules les propriétés des objets sont alors mises à jour. Dans ce cas, seules les modifications relatives aux matériaux, à l'épaisseur des surfaces et aux sections sont conservées.

Les armatures proposées dans RF-/CONCRETE Members peuvent être exportées vers Revit. Les sections rectangulaires et circulaires sont prises en charge.

Les barres d'armature peuvent ensuite être modifiées dans Revit.
