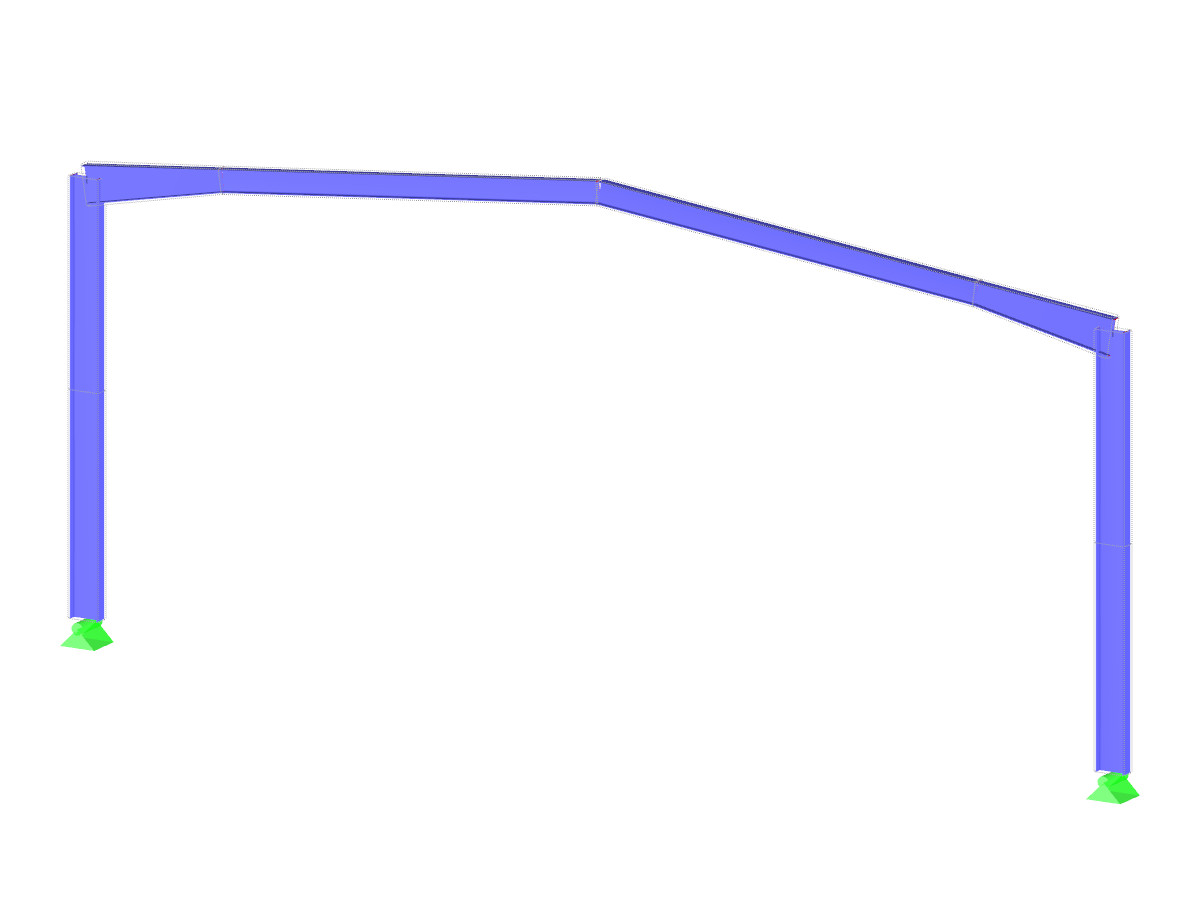

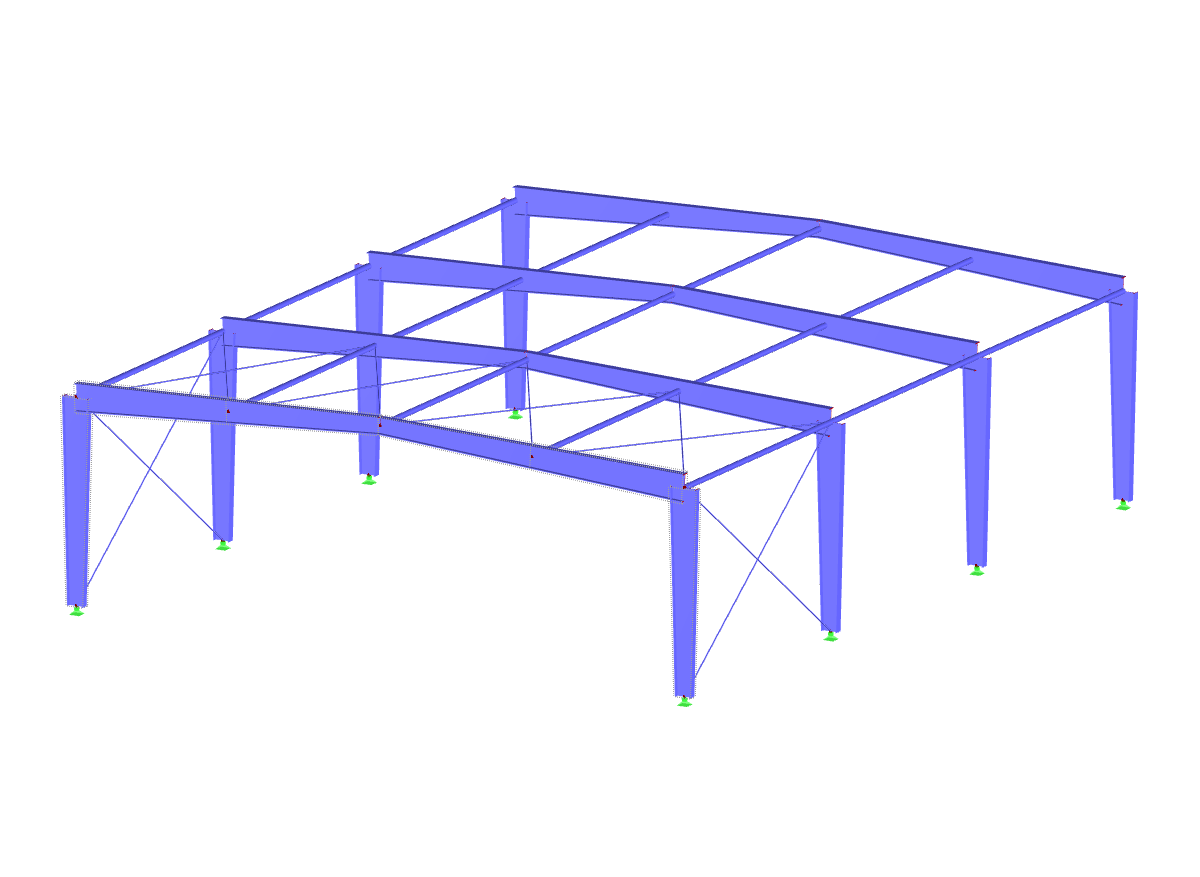

Ce modèle montre comment insérer ultérieurement une barre à hauteur variable avec nœuds intermédiaires dans une structure existante. La fonction "Relier lignes/barres" est ici appliquée pour déterminer rapidement et facilement les différentes hauteurs de section. L’image liée donne un aperçu de la configuration du modèle et de la mise en œuvre du cas d’application. Idéal pour les utilisateurs souhaitant effectuer efficacement des ajustements de section.
Modèle utilisé dans
Poutre à inertie variable avec nœud intermédiaire
| Nombre de nœuds | 35 |
| Nombre de lignes | 45 |
| Nombre de barres | 45 |
| Nombre de cas de charge | 1 |
| Poids total | 24,431 t |
| Dimensions (métrique) | 13,063 x 10,313 x 3,112 m |
| Dimensions (impériales) | 42.86 x 33.84 x 10.21 feet |
| Version du logiciel | 5.25.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
