Les amortisseurs peuvent être utilisés pour supprimer la fréquence de résonance des bâtiments. In einem der höchsten Wolkenkratzer der Welt, dem 'Taipei 101', kommt ein solcher Schwingungsdämpfer zum Einsatz. Das Schwingen der Kugel wirkt dem Schwingen des Gebäudes entgegen.
Modèle utilisé dans

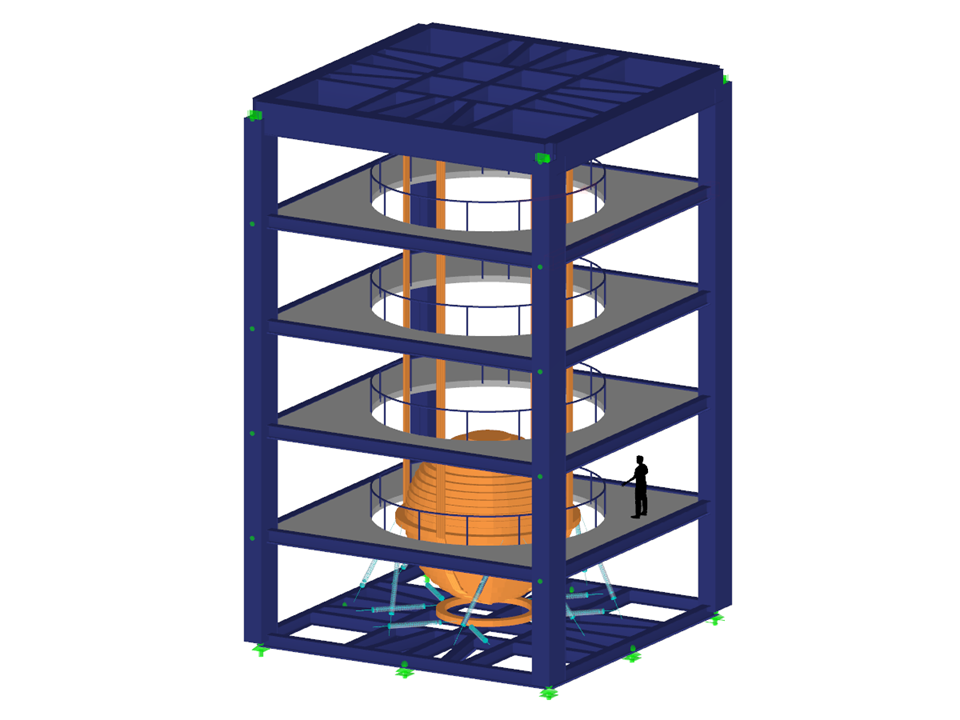

Amortisseur harmonique
Nombre de nœuds | 700 |
Nombre de lignes | 840 |
Nombre de barres | 667 |
Nombre de surfaces | 30 |
Nombre de solides | 0 |
Nombre de cas de charge | 3 |
Nombre de combinaisons de charges | 1 |
Nombre de combinaisons de résultats | 0 |
Poids total | 805,978 t |
Cotation fonctionnelle | 9,928 x 16,200 x 9,928 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
Le calcul des vibrations des panneaux CLT est souvent déterminante pour les plafonds de grande portée. Les avantages que présente ce matériau aussi léger que le bois, plutôt que le béton, deviennent un inconvénient car ce matériau est souhaitable pour les fréquences naturelles basses.
Lors de l'introduction et du transfert de charges horizontales, telles que des charges de vent ou sismiques, les modèles 3D posent des difficultés grandissantes. Pour éviter de tels problèmes, certaines normes (SCE 7, NBC, etc.) requièrent la simplification du modèle à l'aide de diaphragmes qui répartissent les charges horizontales sur les composants porteurs, mais qui ne peuvent absorber eux-mêmes la flexion. « Diaphragme »).
RFEM permet d'effectuer une analyse du spectre de réponse selon l'ASCE 7-16, une norme qui décrit la détermination des charges sismiques appliquée aux États-Unis. L'effet « P-Delta » doit parfois être considéré à cause de la rigidité de la structure entière afin de pouvoir calculer les efforts internes et effectuer la vérification.
Les trois types de portiques résistants à la flexion (ordinaire, intermédiaire, spécial) sont disponibles dans le module complémentaire Vérification de l'acier de RFEM 6. Le résultat de l'analyse de sismicité selon l'AISC 341-22 est divisé en deux sections : les exigences pour les barres et les exigences pour les assemblages.
- Combinaison des diagrammes définis par l'utilisateur avec les cas de charge ou les combinaisons de charges (les charges nodales, de barre et de surface, ainsi que les charges libres et générées, peuvent être combinées avec les fonctions variables de temps)
- Possibilité de combiner plusieurs fonctions d'excitation indépendantes
- Vaste bibliothèque d'enregistrements sismiques (accélérogrammes)
- Analyse linéaire implicite de Newmark ou analyse modale de l'historique de temps
- Possibilité d'amortissement structurel à l'aide des coefficients d'amortissement de Rayleigh ou d'amortissement de Lehr's
- Possibilité d'import direct des déformations initiales d'un cas de charge ou d'une combinaison de charge
- Affichage des résultats graphiques dans un diagramme de l'historique de temps
- Export des résultats dans des pas de temps définis par l'utilisateur ou comme une enveloppe
- Spectres de réponse de nombreuses normes (ASCE 7-16, NBC 2015, etc.)
- Spectres de réponse définis par l'utilisateur ou générés à partir des accélérogrammes
- Application du spectre de réponse en fonction de la direction
- Sélection manuelle ou automatique des modes propres appropriés pour les spectres de réponse (règle des 5 % de l'EC 8 applicable)
- Combinaisons de résultats par superposition modale (règle SRSS et CQC) et superposition directionnelle (règle SRSS ou 100 %/30 %)
La boîte de dialogue « Modifier la section » permet d'afficher les modes de flambement selon la méthode des bandes finies (FSM) comme graphique tridimensionnel.
- La vérification de cinq types de systèmes résistants aux forces sismiques (SFRS) comprend les portiques spéciaux résistants à la flexion (SMF), les portiques intermédiaires résistants à la flexion (IMF), les portiques ordinaires résistants à la flexion (OMF), les portiques à contreventement concentrique ordinaire (OCBF) et les portiques à contreventement concentrique spéciaux (SCBF )
- Vérification de la ductilité des rapports largeur-épaisseur pour les âmes et les semelles
- Calcul de la résistance et de la rigidité requises pour le contreventement de stabilité des poutres
- Calcul de l'espacement maximal pour le contreventement de stabilité des poutres
- Calcul de la résistance requise aux emplacements des articulations pour le contreventement de stabilité des poutres
- Calcul de la résistance requise du poteau avec l'option permettant de négliger tous les moments fléchissants, le cisaillement et la torsion pour l'état limite de sur-résistance
- Vérification des rapports d'élancement des poteaux et des contreventements
